Инструменты компоновки
•Инструменты масштабирования для страницы компоновки
27% |
|
50% |
|
100% |
|
|
|
|
|
Масштаб карты не меняется
•Дополнительные настройки компоновки в меню Инструменты > Опции
16
vk.com/club152685050 | vk.com/id446425943
Вспомогательные сетки и направляющие
•Определите размер элементов карты
•Используйте для выравнивания элементов
•Используйте сетки для размещения элементов в определенных точках
•Используйте привязку (snapping) для точного совпадения и повышения эффективности
17
vk.com/club152685050 | vk.com/id446425943
Создание и использование шаблонов карт
•Придает всем картам серии единый вид
Выберите
стандартный
шаблон
•Шаблоны ArcMap
•Создайте собственный шаблон
18
vk.com/club152685050 | vk.com/id446425943
Вывод карт на плоттеры и принтеры
Выберите механизм принтера
ArcPress
PostScript
Windows
Механизм принтера
ArcPress
19
vk.com/club152685050 | vk.com/id446425943 Экспорт карты
•Экспорт в растровый формат
–Каждый формат имеет различные
выходные опции
•Скопируйте карту в буфер обмена
20
vk.com/club152685050 | vk.com/id446425943 |
Урок 2 (10) |
|
•Отображение количественных данных
•Работа со стилями
•Создание новых условных знаков
•Расширенные опции рисования
•Работа с шаблонами
21
vk.com/club152685050 | vk.com/id446425943
Отображение количественных данных
•Способы отображения:
–Градуированные или Пропорциональные символы
–Градуированный цвет
–Диаграммы
–Точечный способ
–По нескольким атрибутам
Диаграммы
Градуированный цвет
•Отдельные значения или классы значений
–Классификация значений
–Значение или количество, ранги, нормирование
22
vk.com/club152685050 | vk.com/id446425943

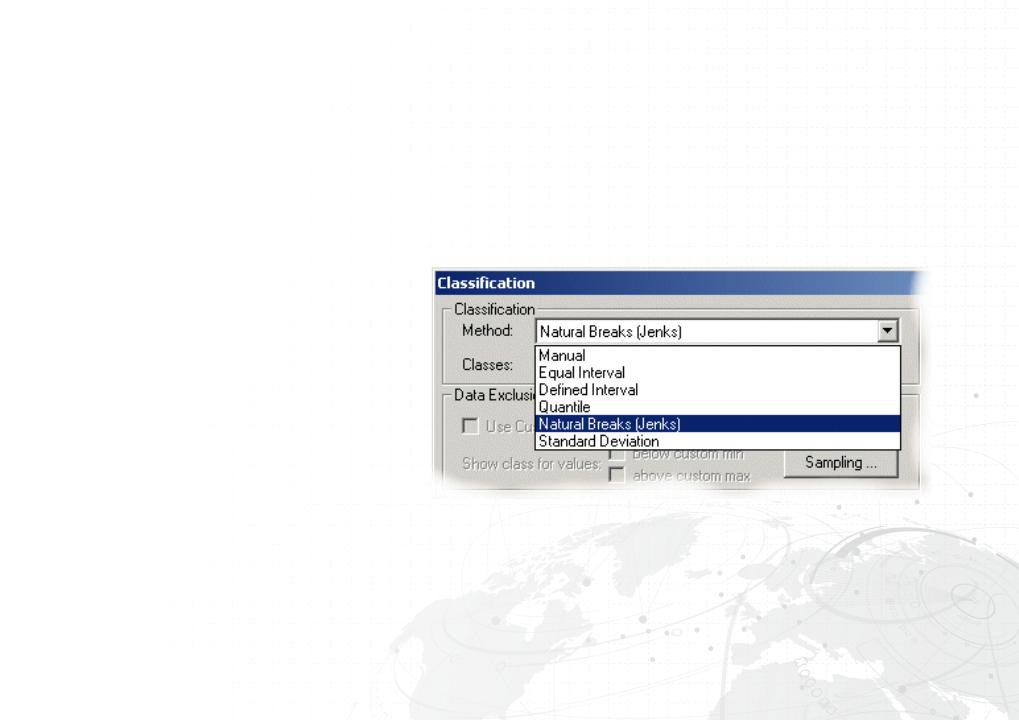

Выбор метода классификации
•Классификация делит значения атрибута на группы
•Доступно шесть методов классификации
–Естественные границы (по умолчанию)
–Вручную
–Равные интервалы
–Заданный интервал
–Квантиль
–Ср. кв. отклонение
•Создание классов вручную для отображения специфических особенностей данных
23
vk.com/club152685050 | vk.com/id446425943
Группировка значений в классы
•Генерализация значений для отображения общей картины
–Близкие значения должны попасть в один класс
–Максимизация разницы между значениями соседних классов
•Гистограмма классификации показывает распределение значений
•Можно выбрать
–Метод
–Число классов
–Интервал
24
vk.com/club152685050 | vk.com/id446425943
Метод естественных границ
•Метод по умолчанию
•Выявляет точки разрыва между значениями
•Подходит для картографирования неравномерно распределенных значений
–Показывает скопления значений
