Урок 3 (11) |
|
•Опции надписей
•Размещение надписей
•Управление отображением надписей
•Группировка надписей
•Создание аннотаций
2
vk.com/club152685050 | vk.com/id446425943
Надписи <-> Аннотации
|
|
|
|
|
Надписи |
Аннотации |
|
|
|
|
|
|
Динамическое размещение |
Статичны |
|
|
|
|
|
|
Управляются как единый объект |
Управляются индивидуально |
|
|
|
|
|
|
Сохраняются в документе карты |
Сохраняются в документе карты |
|
|
или в базе геоданных |
|
|
|
|
|
|
|
|
|
|
|
Связаны с объектами |
Могут быть связаны или не |
|
|
связаны с объектами |
|
|
|
|
|
|
|
|
|
|
3
vk.com/club152685050 | vk.com/id446425943

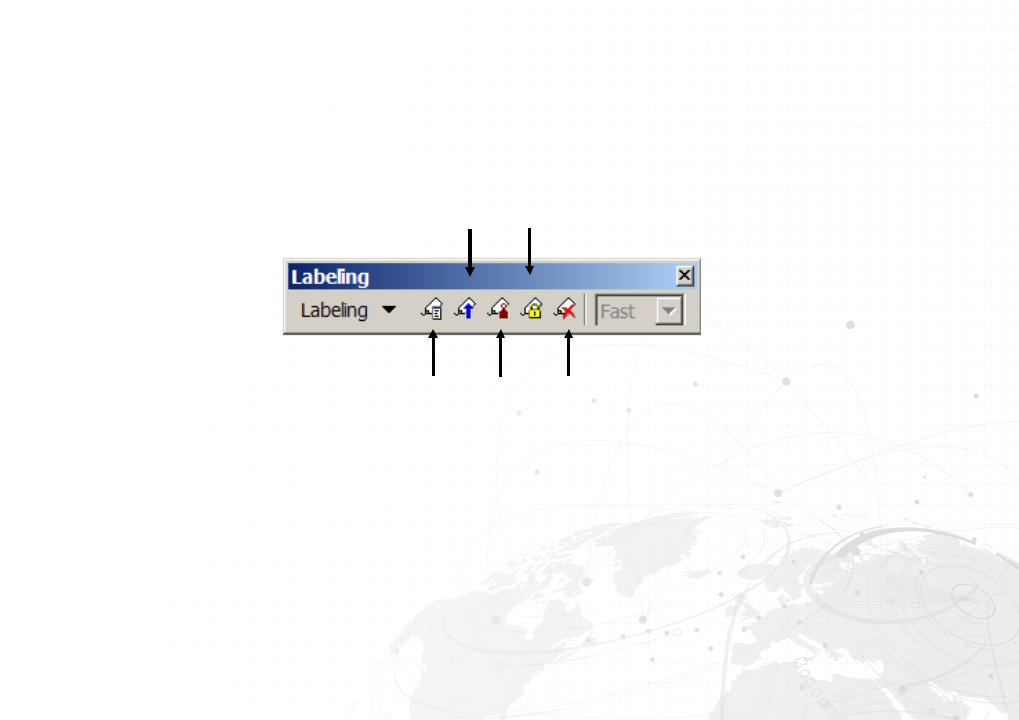

Панель инструментов Надписи
•Стандартный механизм надписей ESRI
Приоритет Фиксирование надписей надписей
Менеджер |
Вес |
Просмотр неразмещенных |
надписей |
надписей |
надписей |
•Дополнительные функциональные возможности доступны в модуле Maplex
–Словарь сокращений
–Перенос надписей
–Множество других установок
4
vk.com/club152685050 | vk.com/id446425943
Доступ к свойствам надписей
•Свойства слоя
–Доступ к свойствам надписей
отдельного слоя
•Менеджер надписей
–Доступ к надписям каждого слоя в активном фрейме данных
5
vk.com/club152685050 | vk.com/id446425943
Опции надписей
•Установка отношений между надписями и объектами
–Свойства размещения надписей в пределах слоя
–Между слоями
•Приоритет надписи
•Вес надписи
•Буфер надписи
6
vk.com/club152685050 | vk.com/id446425943
Размещение надписей для точечных объектов
• Опции размещения |
Схема размещения |
|
–Использование
предопределенной схемы
–Помещение надписи на точку
– |
Иерархия углов поворота |
Надпись на точке |
|
– |
Угол поворота на основании |
||
|
|||
|
значений атрибута |
|
|
|
|
Углы 45 и 225 |
7
vk.com/club152685050 | vk.com/id446425943
Размещение надписей для линейных объектов
•Ориентация
–Горизонтально
–Параллельно
–Вдоль линии
–Перпендикулярно
•Положение
–Над линией
–На линии
–Под линией
–Смещение в
единицах карты
|
Горизонтально – |
|
|
|
Параллельно – |
|
|
На линии |
|
|
|
Под линией |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Над линией – вдоль линии
8
vk.com/club152685050 | vk.com/id446425943
Размещение надписей для полигонов
• Опции размещения |
Горизонтально |
|
–Горизонтально
–По прямой
–Пробовать горизонтально, затем по прямой
•Правила
–Помещать надписи только внутри полигонов
– Дублирование надписей |
По прямой |
|
|
9
vk.com/club152685050 | vk.com/id446425943
Фиксирование надписей
•Фиксация размера и положения надписей в текущем экстенте
•Используется для:
–Навигации по карте без ожидания перерисовки надписей
–Увеличения масштаба карты без изменения местоположения подписей
•Можно использовать в окне Увеличителя
Надписи при увеличении не смещаются
10
vk.com/club152685050 | vk.com/id446425943
Отображение надписей
•Диапазон масштабов
–Независимо от слоя
Надписи отображаются в данном диапазоне масштабов
45,000
0
1:1 |
1:45,000 |
1:75,000 |
1:100,000 |
||
|
|
|
|
||
|
|
|
|
|
|
Масштаб отображения надписей
Масштаб отображения слоя
11
