Слияние |
|
•Замена существующих объектов новым
– В том же слое
– |
Удаляет исходные объекты |
|

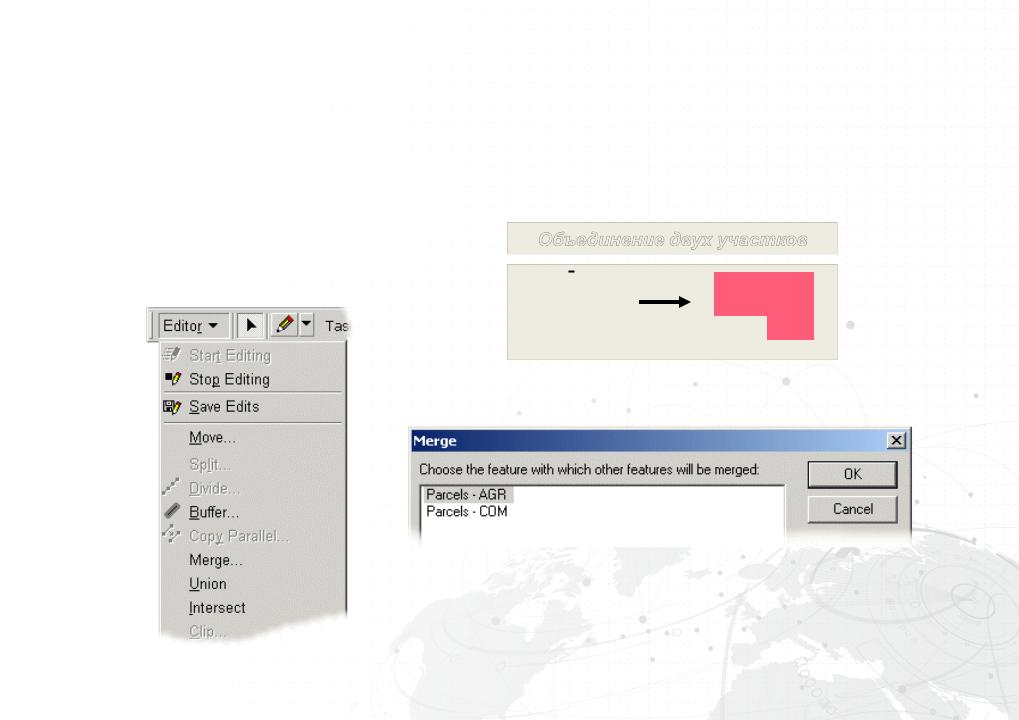

Объединение двух участков |
– |
Линии или полигоны |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
vk.com/club152685050 | vk.com/id446425943
Редактирование топологий в ArcMap

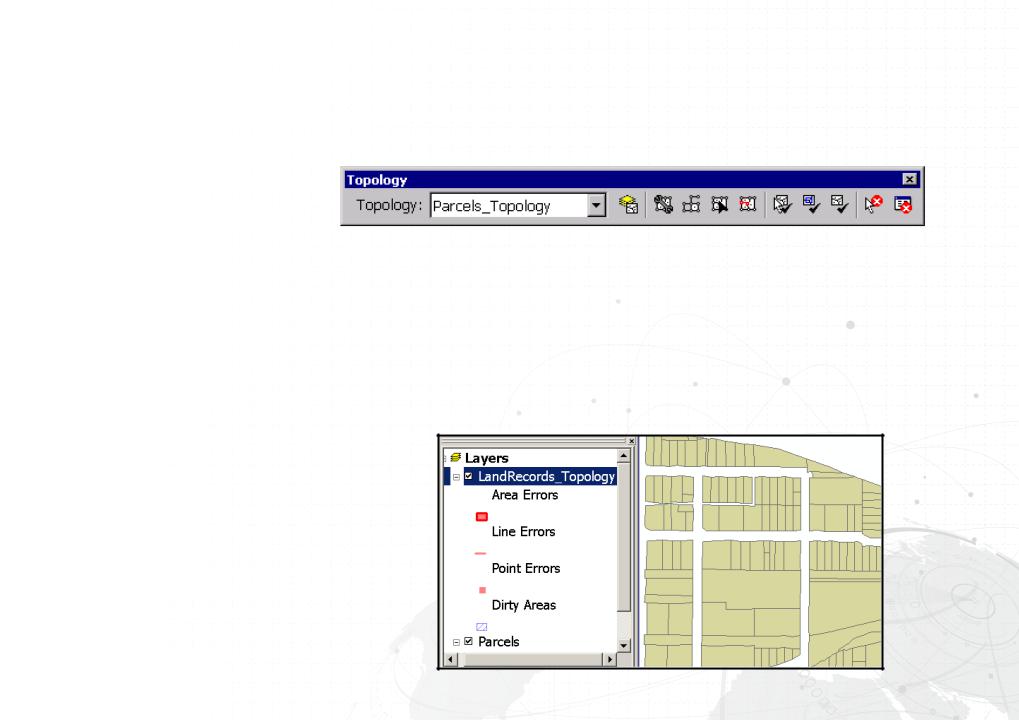

•Панель Топология содержит инструменты редактирования
•Пример процесса редактирования топологии БГД
–Добавить топологию и данные в ArcMap
–Редактирование объектов
•Использование обычных инструментов редактирования и скетча
•Использование специальных инструментов панели Топологии
•Редактирование создает измененные области
–Проверить топологию
–Исправить ошибки
–Сделать исключения
vk.com/club152685050 | vk.com/id446425943Редактирование с помощью
Инспектора Ошибок
•Существуют стандартные способы исправления некоторых ошибок
–Метод исправления зависит от ошибки

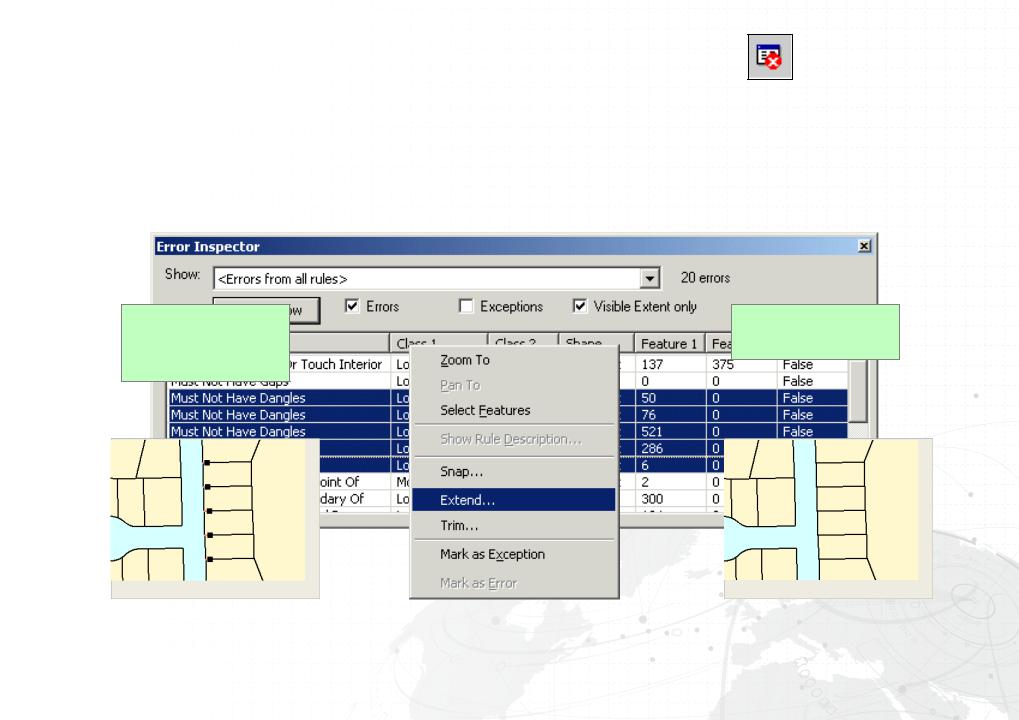

Выберите ошибки и щелкните правой кнопкой
Выберите в меню “исправить”
|
|
|
|
Пять «висячих» отрезков |
Все исправлено |
vk.com/club152685050 | vk.com/id446425943

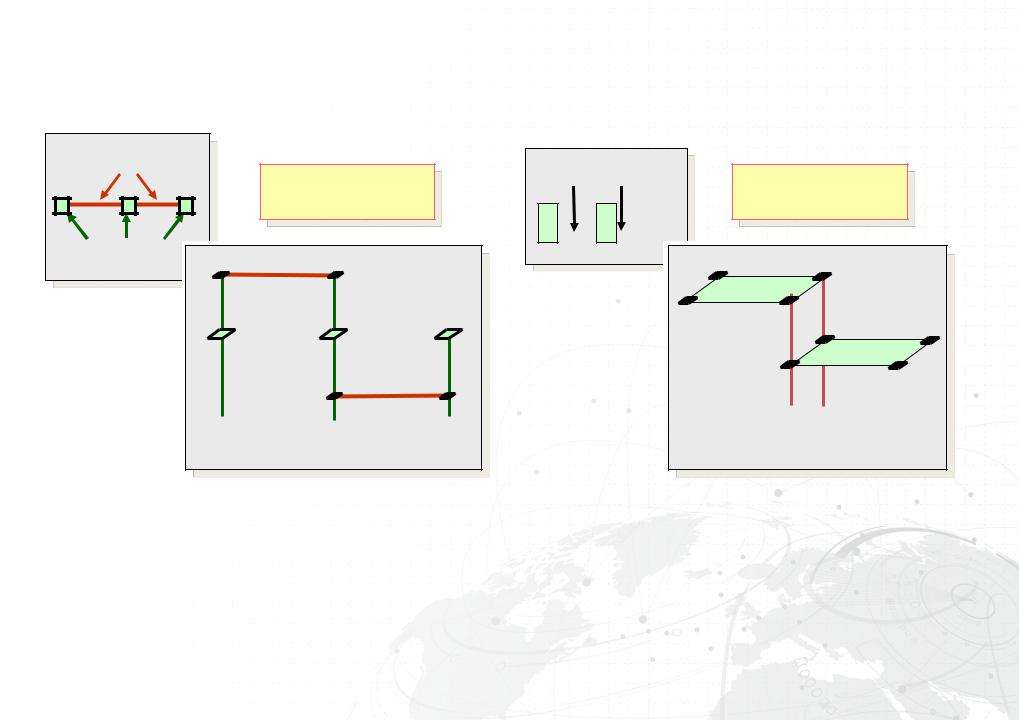

Совпадающая геометрия
линии
5 объектов
7 пар координат
точки
1
3 |
4 |
5 |
|
|
2 |
X: 100.50 |
122.50 |
144.50 |
Y: 200.50 |
200.50 |
200.50 |
полигоны |
2 объекта |
|
|
8 пар координат |
|
1 |
|
|
|
2 |
|
X: 100.50 |
100.50 |
|
Y: 200.50 |
220.00 |
•Определяется на лету
•Инструменты для редактирования и поддержания пространственных отношений
vk.com/club152685050 | vk.com/id446425943
Смещение совпадающей геометрии
•Инструмент редактировать топологию
–Выбирает и изменяет ребра и узлы
–Нажать E to для выбора только ребер, и N – только узлов

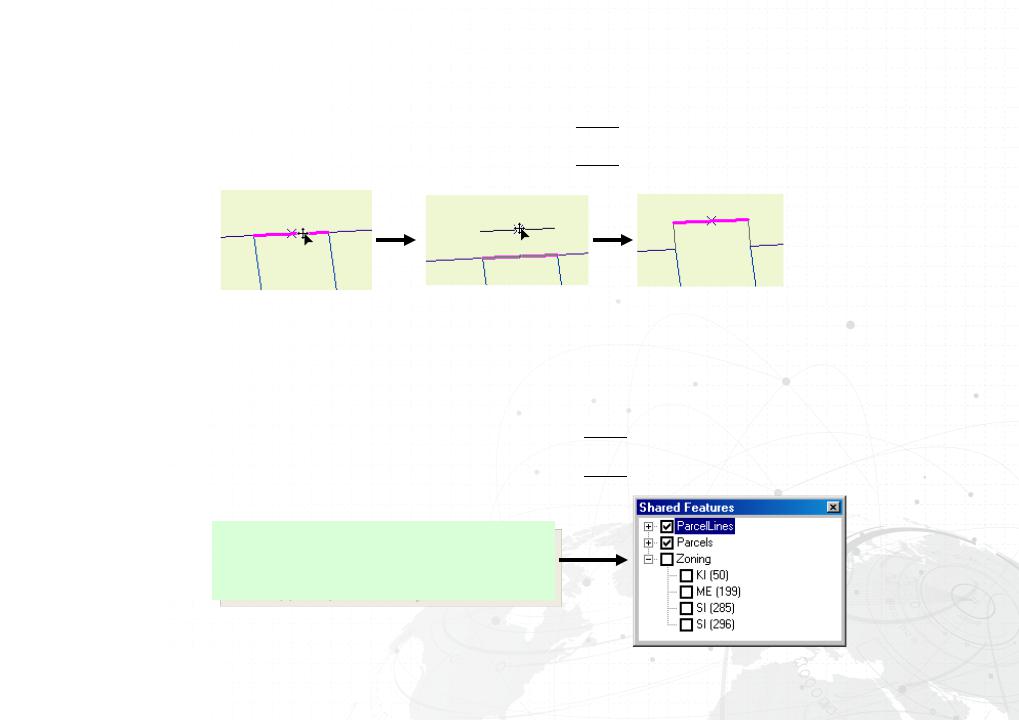

•Показать объекты с общим элементом
–Чтобы разорвать связь
Снять отметку со слоев, чтобы они не изменялись при редактировании совпадающей геометрии
vk.com/club152685050 | vk.com/id446425943
Задачи редактирования топологии

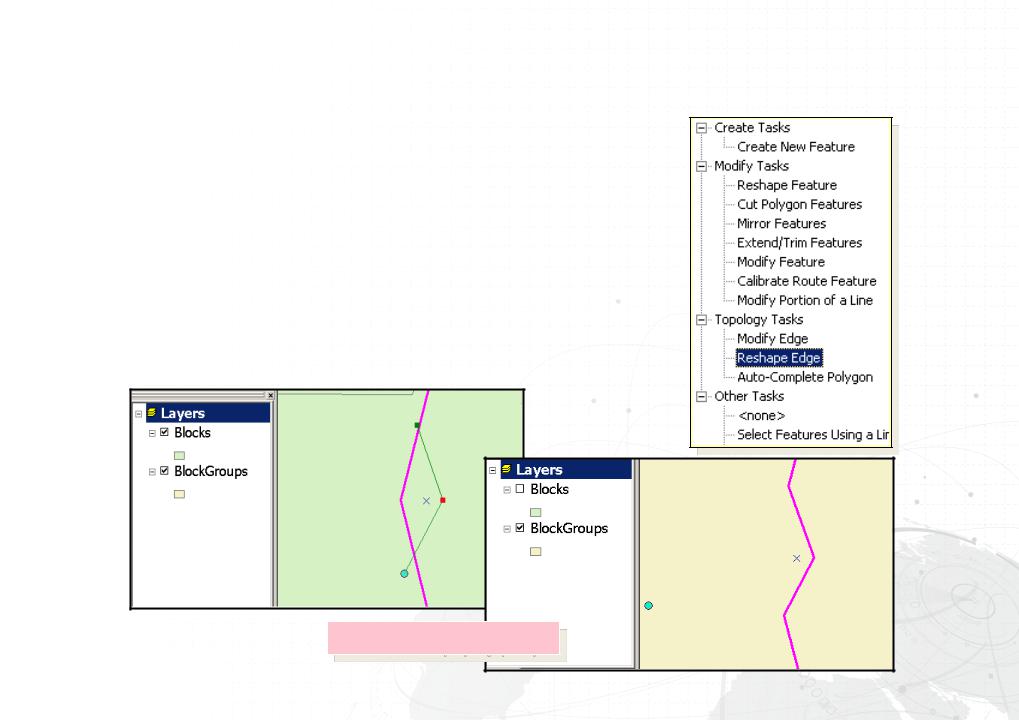

•Изменить ребро
–Редактирование вершин ребра в скетче
•Изменить форму ребра
–Изменяет общее ребро инструментом скетч
Изменить форму ребра
vk.com/club152685050 | vk.com/id446425943

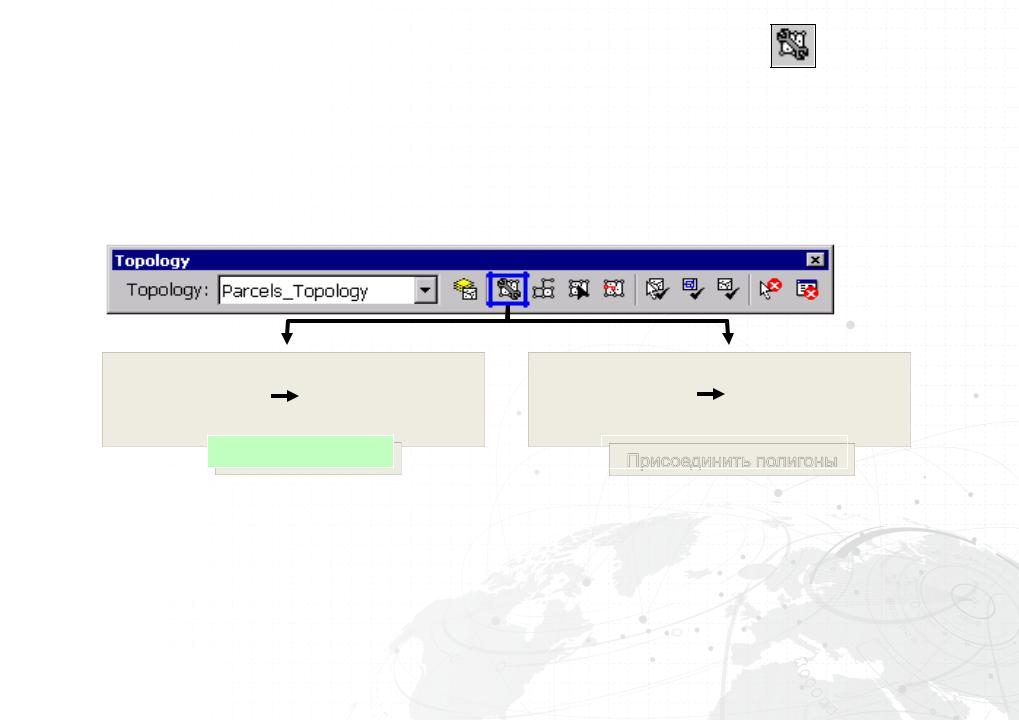

Создание полигонов из линий
•Инструмент Построение Объектов использует выбранные линии
–Создает новый объект в целевом слое
–Может использовать существующие объекты
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Разбить полигоны |
|
|
|
Присоединить полигоны |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
•Инструмент в ArcCatalog для обработки всего набора данных
–Создание новых внутри наборов пространственных объектов
vk.com/club152685050 | vk.com/id446425943
Пересекающиеся линии

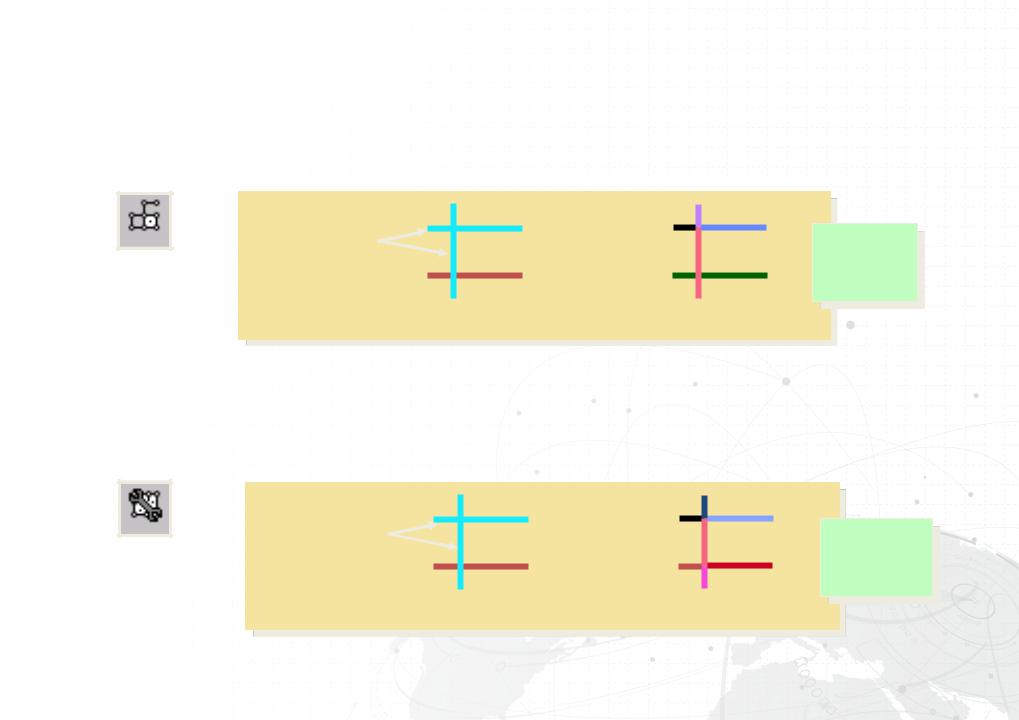

•Инструмент разбиения линий в точках пересечений (Planarize)
две |
1 |
|
1 |
|
2 |
|
|
|
|
|
выбранные |
2 |
3 |
|
4 |
5 |
В одном |
линии |
|
|
классе |
|
|
|
|
|
|
|
|
|
объектов |
|
3 |
5 |
|
4 |
|
|
|
|
|
|
|
•Построить (Construct) объект разбивает линии в целевом слое выбранными линиями
две |
1 |
|
1 |
2 |
|
|
|
|
выбранные |
2 |
3 |
4 |
6 |
В одном |
линии |
|
классе |
3 |
|
|
|
|
5 |
7 |
|
объектов |
|
|
|
|
|
vk.com/club152685050 | vk.com/id446425943
Топология карты (Map topology)
•Редактирование совпадающей геометрии без постоянной топологии
–Никаких правил или ограничений
•Классы пространственных объектов или шейп-файлы
–Должны быть в одной БГД или папке
–Классы пространственных объектов могут быть в разных наборах классов объектов
•Позволяет работать с топологией в ArcView
vk.com/club152685050 | vk.com/id446425943

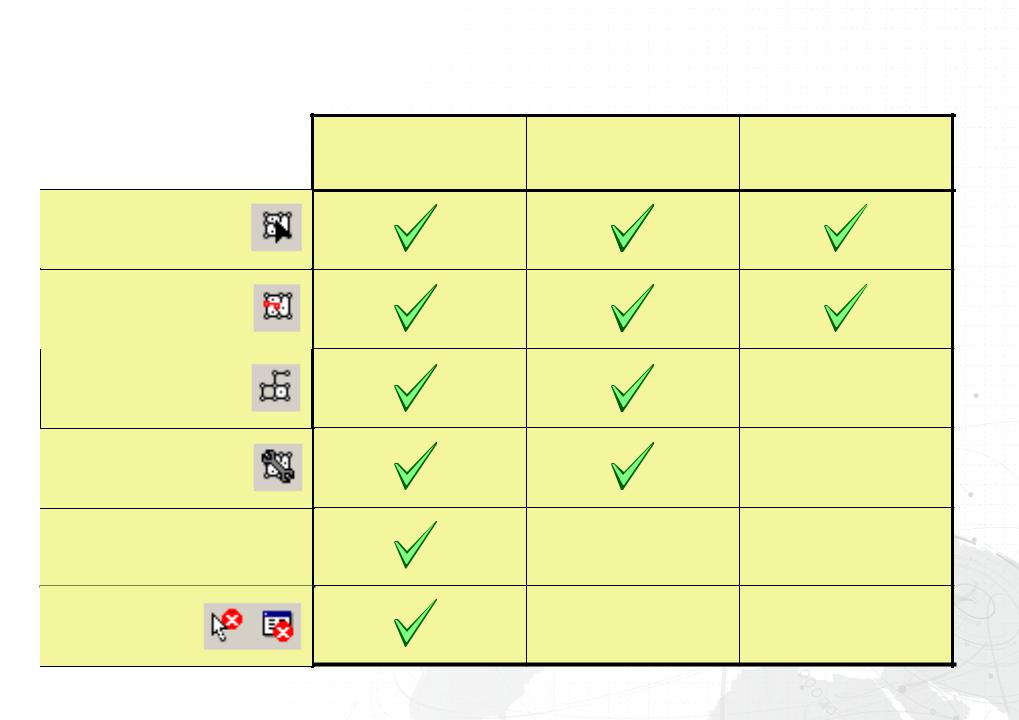

Функциональное сравнение топологии
Топология БГД
ArcInfo & ArcEditor
Редактировать
топологию
Показать объекты
с общим элементом
Разбиение
линий
Построение
объектов
Проверка
Инспектор
ошибок
Топология карты Топология карты |
ArcInfo & ArcEditor |
ArcView |
