Слияние объектов (Dissolve)
•Упрощение данных по общему значению атрибута
9
15
66 15
Входные объекты
с одинаковыми значениями атрибутов
9
15
66
Меньше выходных объектов
с этим значением атрибута
Main
1st
vk.com/club152685050 | vk.com/id446425943

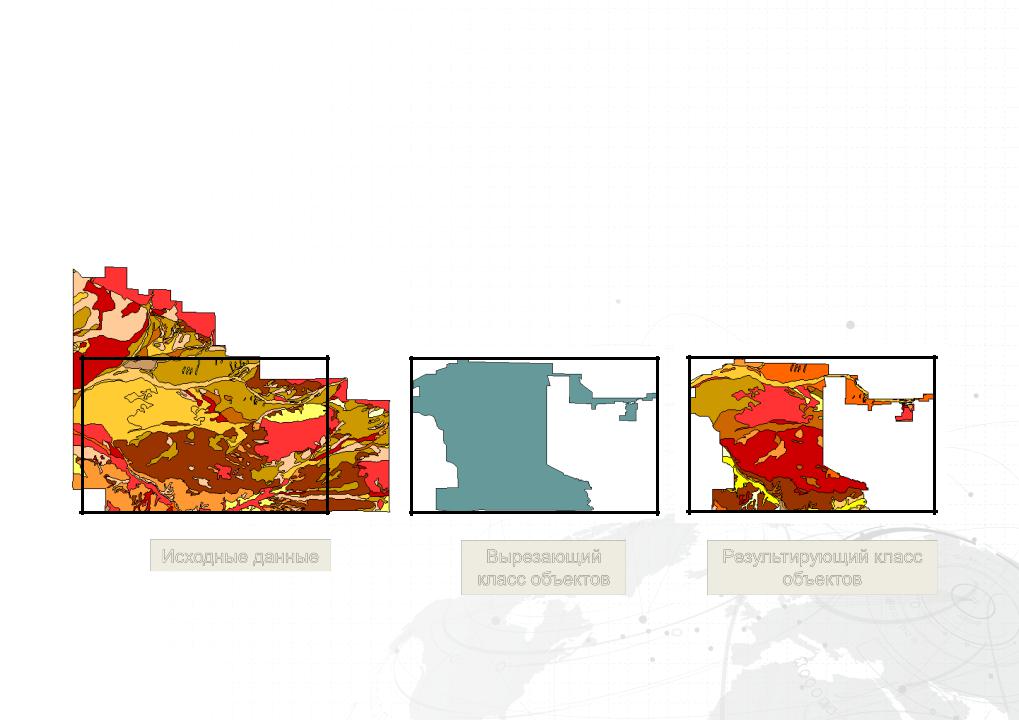

Вырезание объектов (Clip)
•Использование одного класса объектов для определения границ другого
Исходные данные |
|
Вырезающий |
|
Результирующий класс |
|
|
класс объектов |
|
объектов |
|
|
|
|
|
|
vk.com/club152685050 | vk.com/id446425943
Функции пространственного анализа
•Анализ близости
–Нахождение объектов по
расстоянию от других объектов
•Использование буфера
–Нахождение ближайшего объекта
•Анализ наложения
–Объединение объектов и атрибутов
Какие участки на расстоянии 100 метров от дороги?
|
Тип скважины |
Drilled |
|
|
|
|
Владелец |
Smith |
|
|
|
|
Тип почвы |
Sandy |
|
|
|
|
|
|
vk.com/club152685050 | vk.com/id446425943

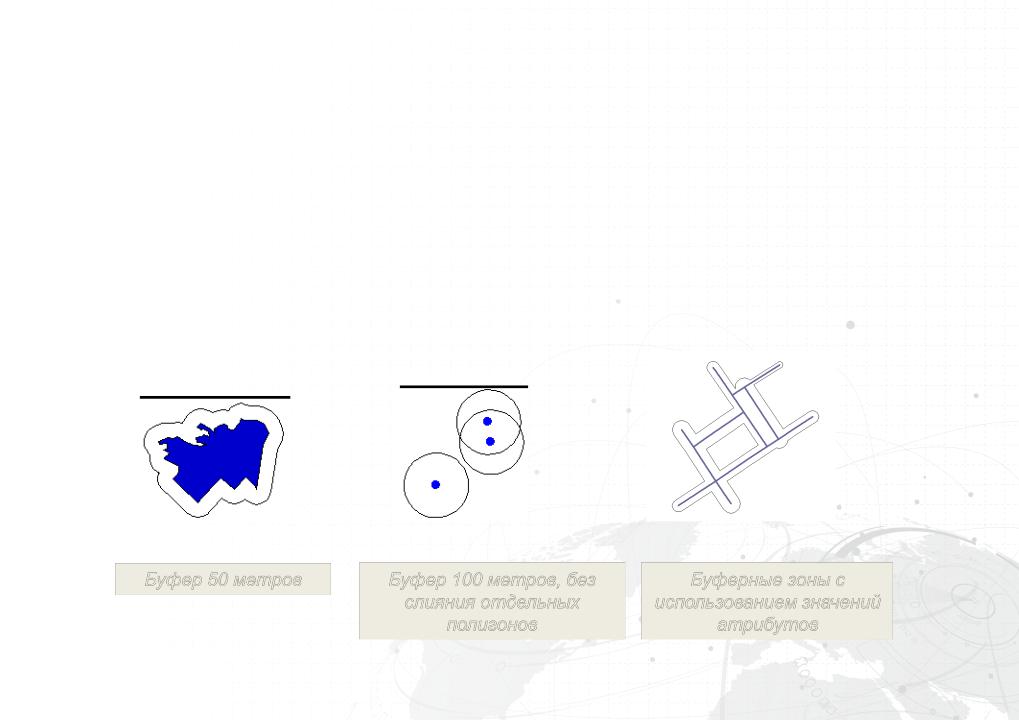

Построение буферных зон
•Инструменты анализа расстояний для точек, линий и полигонов
•Создается новый полигон по указанному расстоянию
•Ответы на вопросы, основывающиеся на анализе близости
–Что находится снаружи или внутри буферного полигона?
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Буфер 50 метров |
|
|
Буфер 100 метров, без |
|
Буферные зоны с |
|
|
|
|
|
слияния отдельных |
|
использованием значений |
|
|
|
|
|
|
|
|
полигонов |
|
атрибутов |
|
|
|
|
|
|
|
|
|
vk.com/club152685050 | vk.com/id446425943
Анализ наложения
Точка на полигон |
Линия на полигон |
Полигон на полигон |
|
Входной |
|
|
слой |
|
|
|
Слой |
|
|
наложения |
Выходной слой наследует атрибуты слоя наложения
•Отличается от выборки по расположению
vk.com/club152685050 | vk.com/id446425943
Объединение (Union)
•Создается новый слой из геометрической комбинации двух входных слоев
•И входной, и слой наложения должны быть полигонами
|
На входе два |
|
|
полигона |
Выходные |
|
растительности |
|
полигоны |
|
|
+
Налагаются четыре почвенных полигона
Множество полигонов растительности с унаследованными границами полигонов почв и их атрибутов
vk.com/club152685050 | vk.com/id446425943
Идентичность (Identity)
•Создает новый выходной слой с экстентом первого входного слоя
•Входные точки, линии или полигоны; полигоны наложения
Входные |
|
5 |
скважин |
|
Выходные |
данные |
|
|
|
|
данные |
|
|
|
|
|
|
|
|
|
|
|
5 скважин,4 из них с |
Наложение |
4 полигона почв |
атрибутами почв |
|
