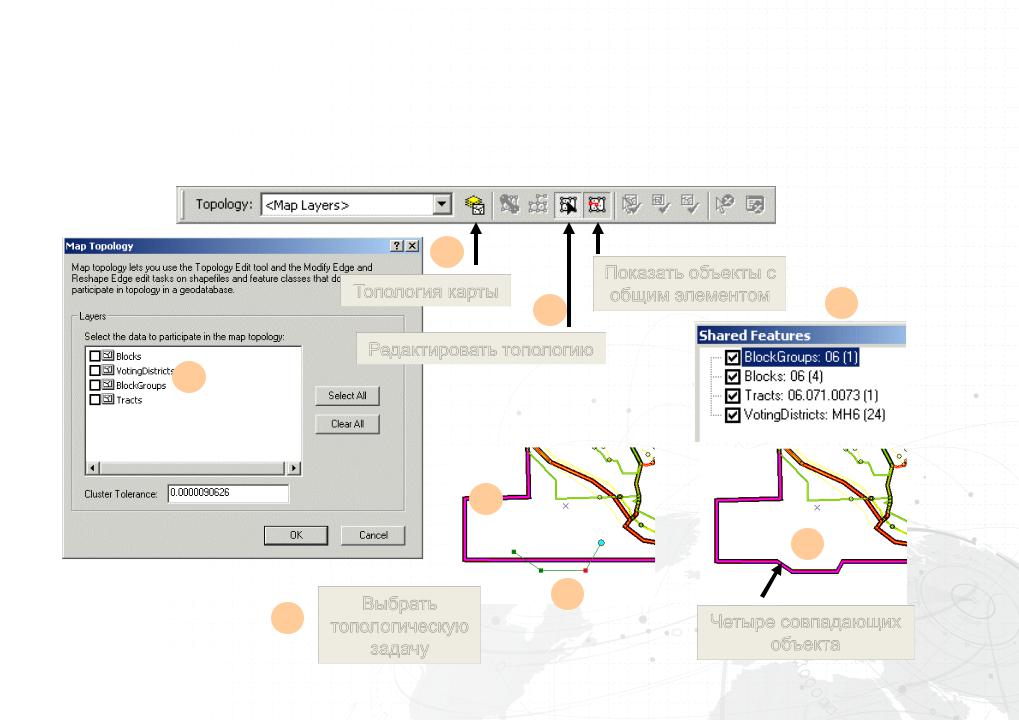

vk.com/club152685050 | vk.com/id446425943Инструменты топологии карты
( Map Topology)
•Одновременное редактирование совпадающих границ
1 |
|
|
|
|
|
Показать объекты с |
Топология карты |
|
|
|
|
общим элементом |
3 |
|
|
|
Редактировать топологию |
|
|
|
|
|
|
2
4
|
|
Выбрать |
7 |
|
|
6 |
Четыре совпадающих |
|
топологическую |
|
|
|
задачу |
|
объекта |
|
|
|
|
|
vk.com/club152685050 | vk.com/id446425943 |
Урок 10 (18) |
|
•Векторная трансформация
•Пространственная привязка
•Агрегирование данных
vk.com/club152685050 | vk.com/id446425943

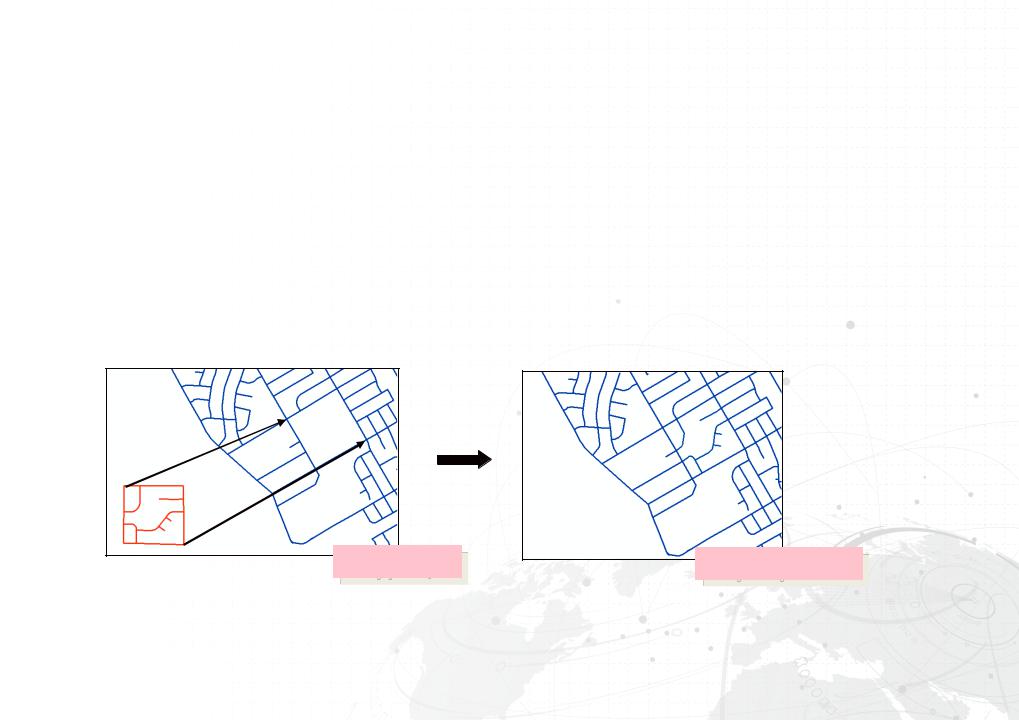

Для чего нужна векторная трансформация?
•Подогнать векторные данные к более точным
–Оцифрованные данные в единицах дигитайзера или сканера
|
– |
Менее точные данные |
|
• |
Обычно затем агрегируются |
|
|
|
Коррекция |
Агрегирование |
vk.com/club152685050 | vk.com/id446425943

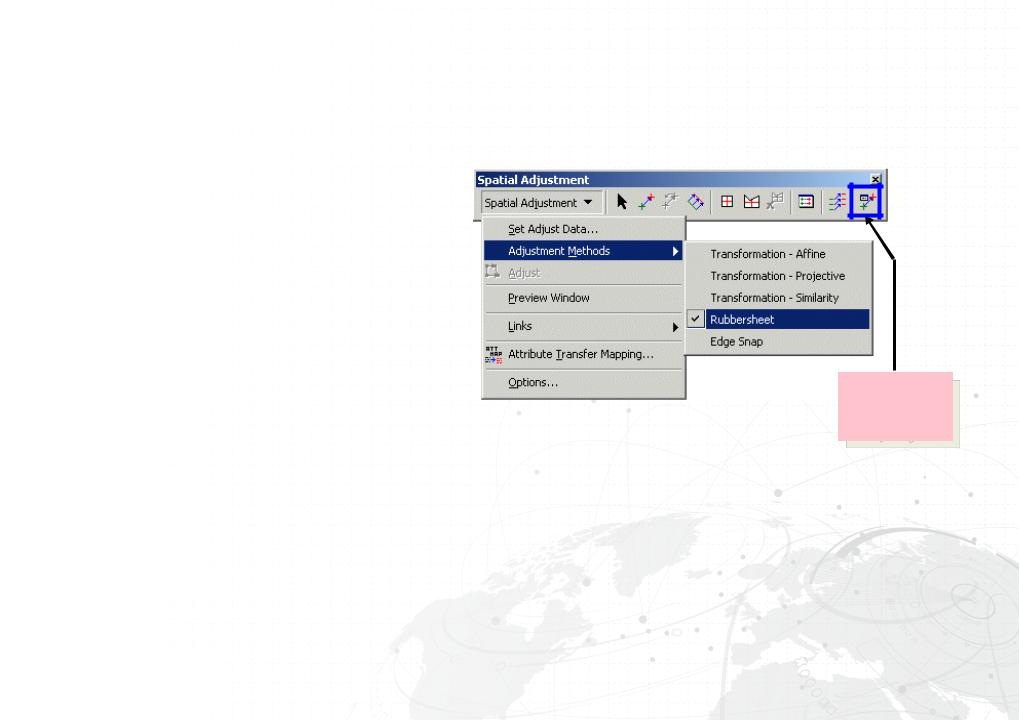

Векторная трансформация
•Панель Векторная трансформация позволяет
–Трансформировать (Transform)
–Преобразовывать методом
резинового листа (Rubbersheet)
–Подгонять границы (Edge Snap)
–Переносить атрибуты
•Инструменты работают в режиме редактирования
–Инструмент копирования объектов
–Используется режим замыкания
•Объекты перемещаются в новое положение по связям смещения
инструмент
переноса
атрибутов

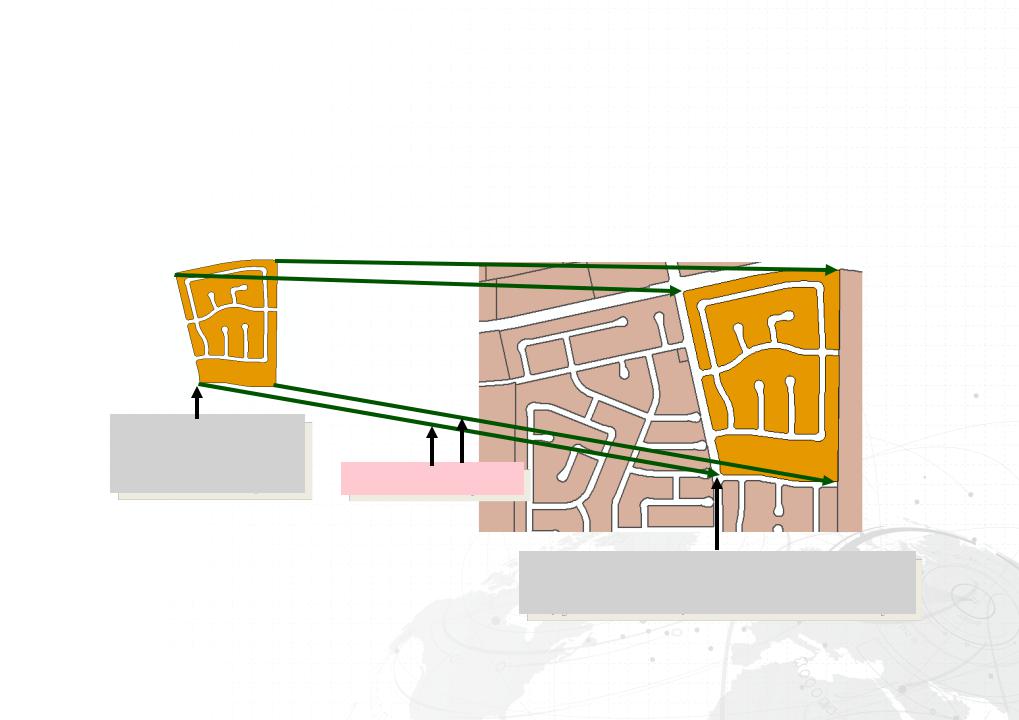

vk.com/club152685050 | vk.com/id446425943Трансформация
•Изменяет положение объектов в двумерном координатном пространстве
–Конвертирует данные из единиц дигитайзера или сканера в реальные координаты
–Сдвигает данные в пределах координатной системы, например из футов в метры
Исходный слой |
|
x, y = 8.4, 9.5 ед. |
|
дигитайзера |
Связи смещения |
Целевой слой
x, y = 470525.03, 3749885.77 UTM метры
vk.com/club152685050 | vk.com/id446425943
Методы трансформации

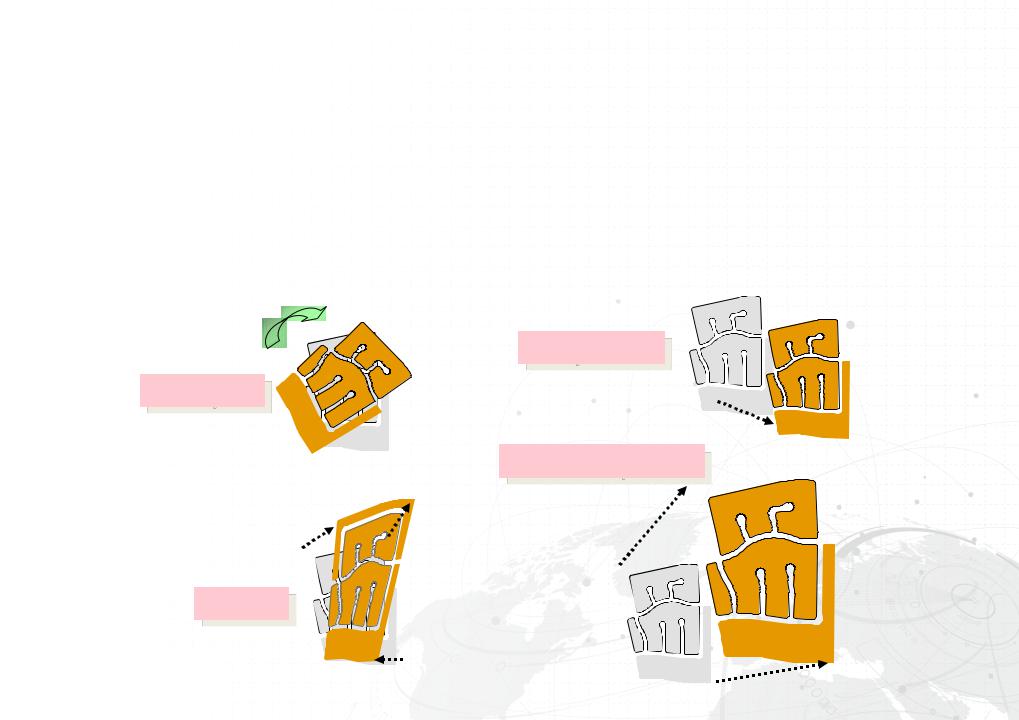

•Трансформация преобразовывает, поворачивает, и масштабирует данные
•Используются методы преобразования: Аффинное, Преобразование подобия, или Проективное.
–Аффинная трансформация может:
Пересчет
Поворот
Масштабирование
Скос
vk.com/club152685050 | vk.com/id446425943

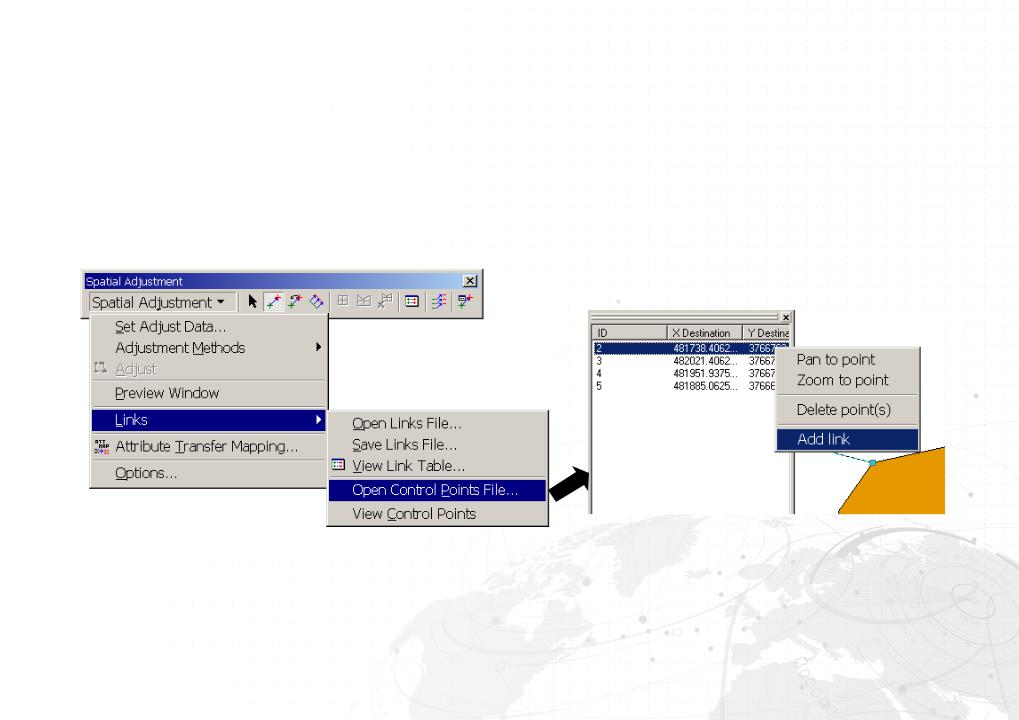

Создание связей смещения
•Графические элементы определяют источник (source) и назначение
(destination)
•Создаются вручную или загружаются из файла опорных точек
•Создание файла связей по установленным связям смещения
vk.com/club152685050 | vk.com/id446425943

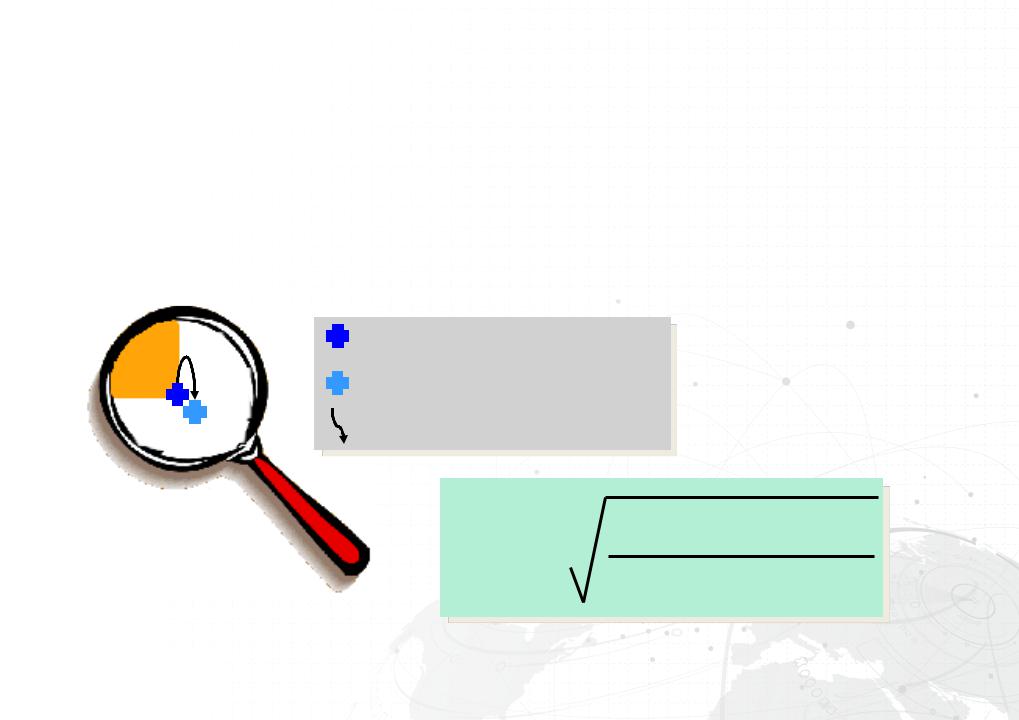

Среднеквадратичная ошибка (RMS error)
•Трансформированные местоположения могут не совпадать с опорными точками
•Среднеквадратичная ошибка характеризует расхождение
•Просмотр ошибки в таблице связей, удаление связи со значительной ошибкой
Опорная точка назначения
Трансформированная опорная точка источника
Ошибка
Ошибка |
|
e2 |
+ e2 |
+ e2 |
+ . . . + |
e2 |
= |
1 |
2 |
3 |
|
n |
vk.com/club152685050 | vk.com/id446425943
Трансформация методом резинового листа
•Корректировка исходного слоя для совпадения с более точным слоем
•Объекты растягиваются, прямые линии сохраняются
•Связи идентичности удерживают объекты на месте
•Корректировка всех объектов или только в указанной области
vk.com/club152685050 | vk.com/id446425943

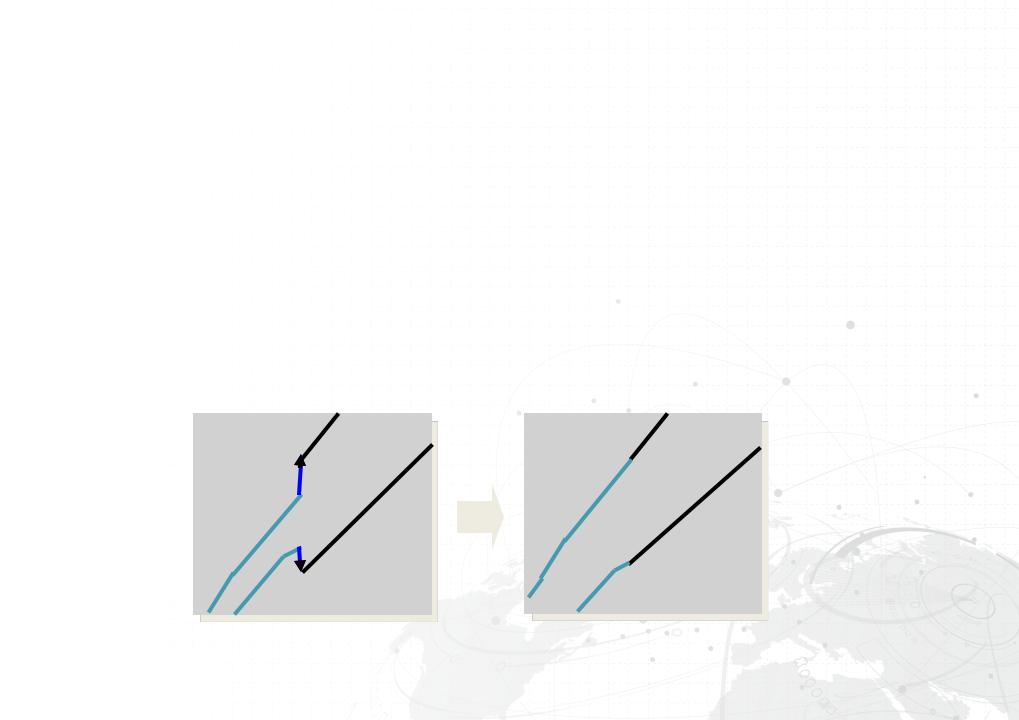

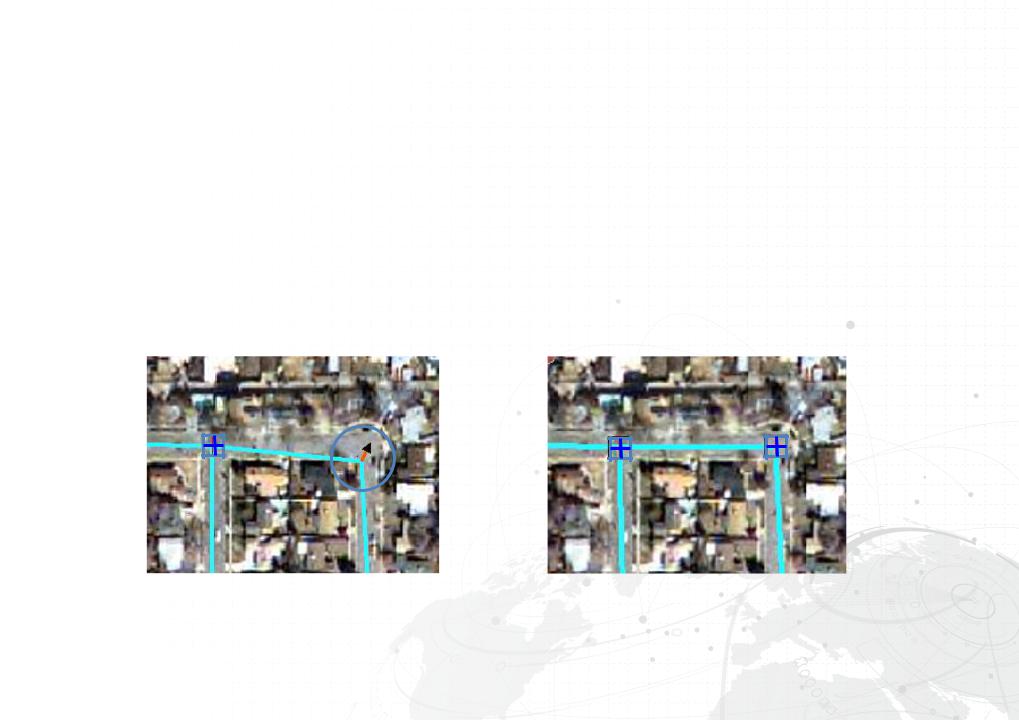

Подгонка границ
•Корректировка объектов в соседних слоях
•Инструмент Подгонки (Edge Snap) добавляет связь в пределах допуска замыкания
•Опции
–Методы сглаженный или линейный
–Сдвиг к центру связи
–Использование атрибутов для определения подгонки
