Надписи с использованием выражения
•Выражение на Visual Basic или JavaScript
•Простая конкатенация
– + JScript
–& Visual Basic Script
•Логические выражения
–Нажмите Дополнительно
– If...Then
•Новая строка
[Name] & vbNewLine & [POPULATION]
–‘\n’ JScript
–‘vbNewLine’ Visual Basic Script
12
vk.com/club152685050 | vk.com/id446425943
Надписывание объектов по-разному

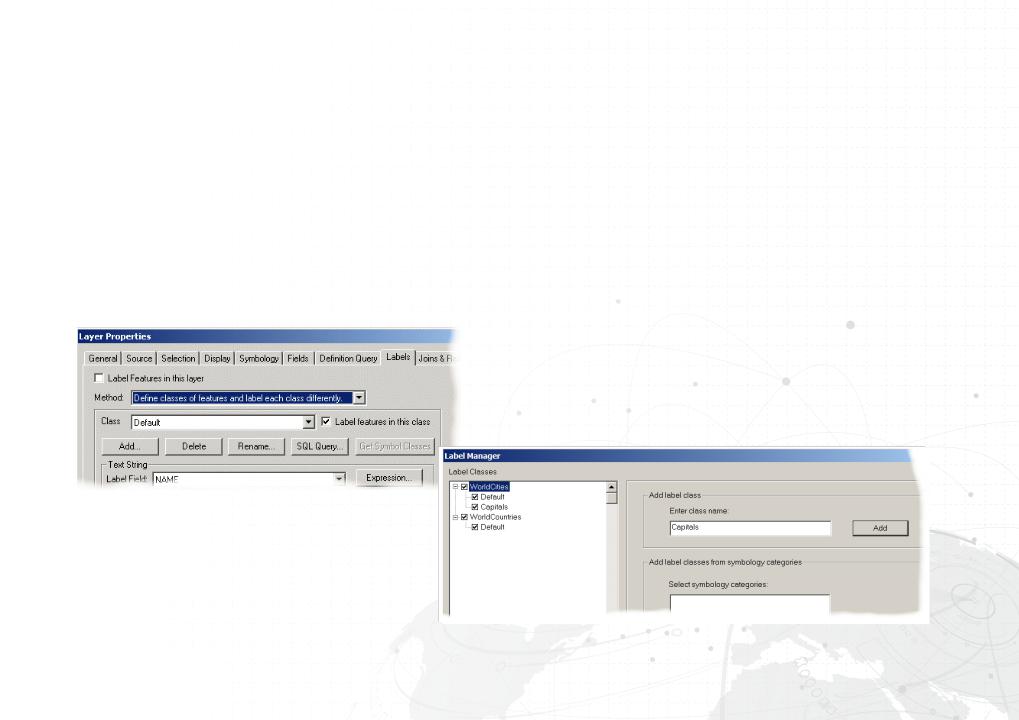

•Классы – группы объектов, надписываемых одинаково (т.е., столицы подписаны крупнее)
•Можно создать несколько классов
•SQL-выражение определяет объекты класса
13
vk.com/club152685050 | vk.com/id446425943
Установка базового масштаба
•Для фрейма данных
•Надписи масштабируются вместе с объектами карты
Увеличение с установленным базовым масштабом
Установка базового масштаба
Увеличение с отключенным базовым масштабом
14
vk.com/club152685050 | vk.com/id446425943
Создание аннотаций
•Преобразование надписей в аннотации
–Используется текущий масштаб
–Опции хранения

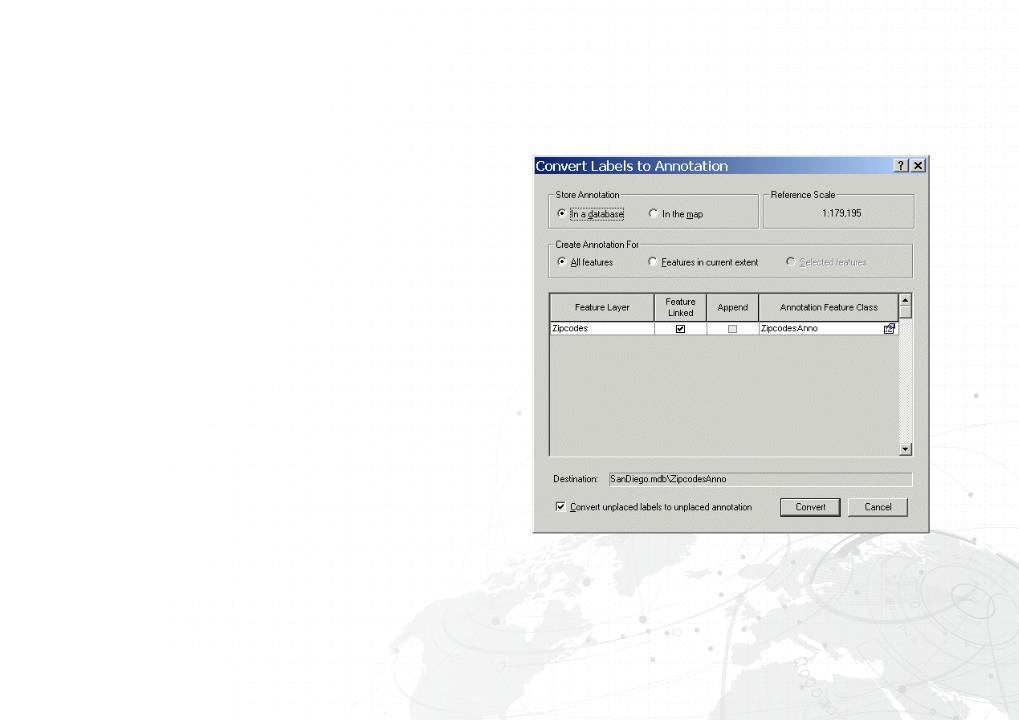

•Класс объектов аннотаций определяется в ArcCatalog
•Инструменты преобразования в
ArcToolbox
–Покрытия в базу геоданных,
САПР в базу геоданных
15
vk.com/club152685050 | vk.com/id446425943
Хранение аннотаций
•Как графический слой в файле .mxd
•Как объекты аннотаций
–При перемещении пространственного объекта, аннотация не перемещается
•Как связанные с объектами объекты аннотаций
–Аннотация перемещается вместе с объектом
–При изменении атрибута объекта аннотация обновляется
7646 |
7646 |
7646 |
|
|
16
vk.com/club152685050 | vk.com/id446425943
Панель инструментов Аннотация
•Создание новых отдельных аннотаций
•Редактирование существующих объектов аннотаций
Редактировать |
Окно неразмещенных |
|
аннотаций |
||
аннотацию |
||
|
Метод построения |
Текст для новой |
Шрифт аннотации |
аннотации |
аннотации |
по умолчанию |
17
vk.com/club152685050 | vk.com/id446425943
Неразмещенные аннотации
•Неразмещенные аннотации карты (в .mxd)
–Окно неразмещенных аннотаций
–Список неразмещенных аннотаций
•Неразмещенные аннотации в базе геоданных
–Окно неразмещенных аннотаций
–Записываются в класс объектов аннотаций
–Атрибут «Статус»
18
vk.com/club152685050 | vk.com/id446425943 |
Урок 4 (12) |
|
•Геокодирование адресов
•Отображение данных по координатам XY
19
vk.com/club152685050 | vk.com/id446425943
Что такое геокодирование?
•Связь адреса с местоположением
•Адрес сопоставляется с диапазоном домов вдоль улицы
•Каждому адресу назначается реальное местоположение
20
vk.com/club152685050 | vk.com/id446425943
Процесс геокодирования
Создать локатор адресов в ArcCatalog
–Определяет, как будут искаться адреса
Добавить локатор адресов к карте
Сопоставить адреса
–Отдельные адреса
–Адреса из таблицы
Повторное сопоставление ненайденных адресов
21
