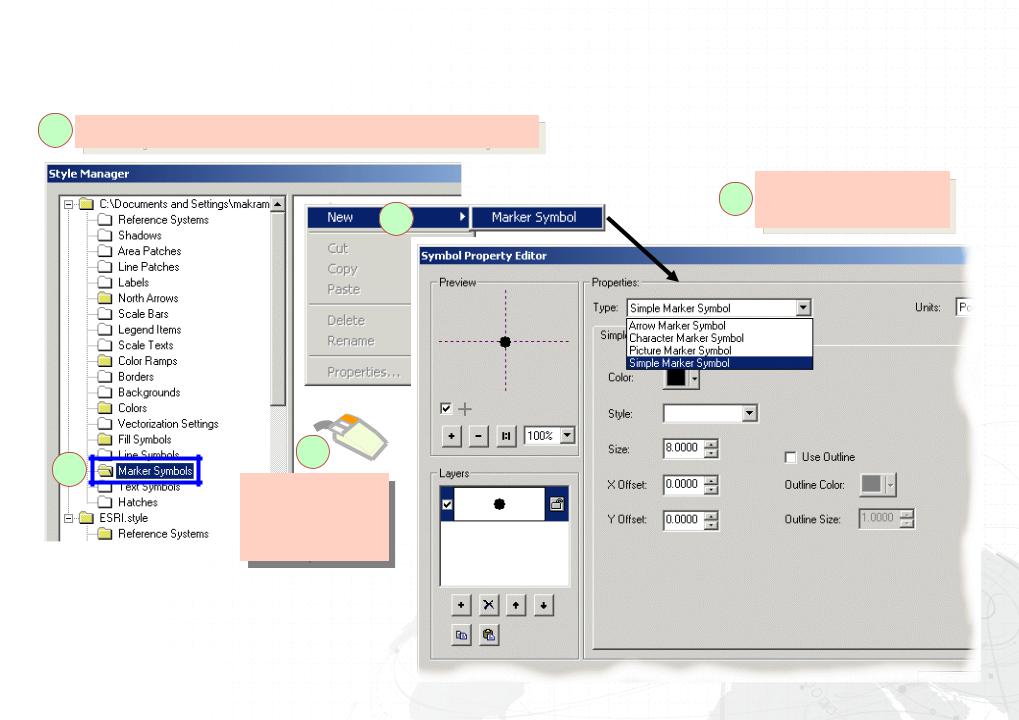

Создание собственных символов
1 Выберите тип символа или элемента карты
|
4 |
Отредактируйте |
|
3 |
свойства |
||
|
|||
|
|
2
1
Щелкните правой кнопкой в области отображения
36
vk.com/club152685050 | vk.com/id446425943
Создание собственных линий и маркеров
•Типы линий
–Простая, Картографическая, Штриховая, Маркерная
–Может сочетать любое число слоев
•Типы маркеров
–Простой, Стрелка, шрифт TrueType, Рисунок
–Используйте ваш логотип
37
vk.com/club152685050 | vk.com/id446425943
Использование уровней символов
•Прорисовка объектов в определенном порядке
–При отображении перекрывающихся полигонов меньшие полигоны отображаются поверх более крупных
•Слияние символов полигонов с одинаковым значением атрибута
•Отображение перекрывающихся и пересекающихся линий
Задаются с помощью кнопки Дополнительно на закладке
Символы
Исходно: |
Соединение |
Задайте порядок |
4 линии |
и слияние |
прорисовки, чтобы |
|
символов |
показать |
|
|
перекрытия |
38
vk.com/club152685050 | vk.com/id446425943
Использование маски слоя
•Используйте полигональный слой в качестве маски для других слоев
–Выбор маскирующего и маскируемых слоев
•Создание маскируемых областей вокруг условных знаков или аннотаций
–Используйте инструменты маскирования в ArcToolbox
39
vk.com/club152685050 | vk.com/id446425943
Дополнительные возможности компоновки
Рамки экстентов |
Реки выходят за |
|
Реки вырезаны по границе |
пределы территории |
|
территории города |
|
|
|
Вырезание по форме
Выбранный круг
40
vk.com/club152685050 | vk.com/id446425943
Способы создания карты
«С пустого листа»
Изменение существующей карты
Использование шаблона
41
vk.com/club152685050 | vk.com/id446425943

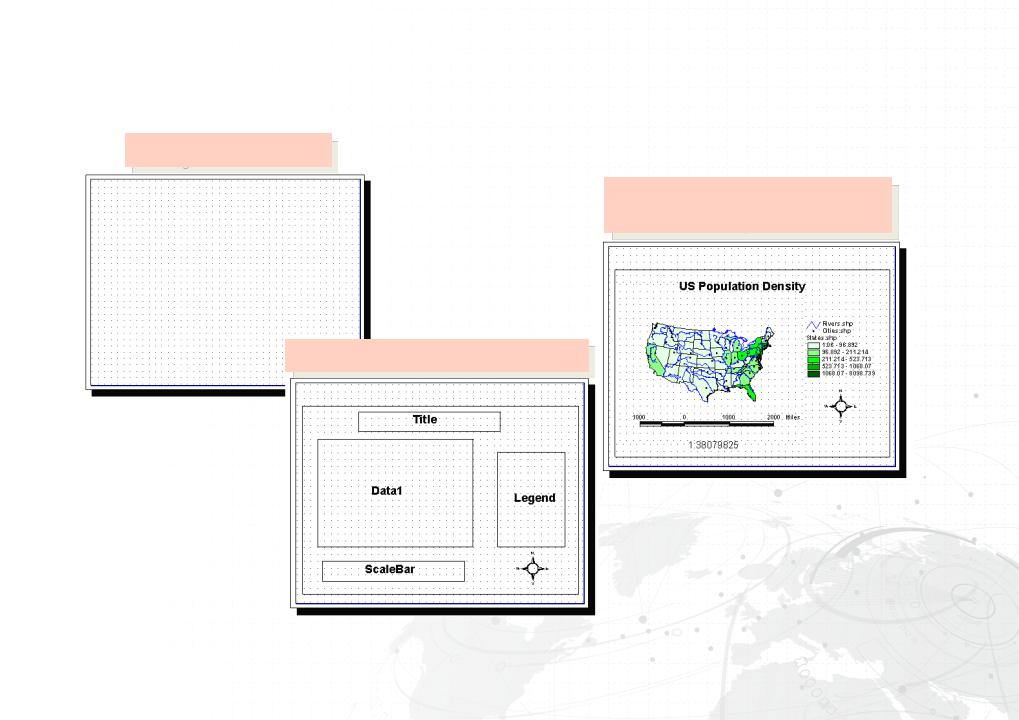

Использование шаблонов
Персональные шаблоны
•Стандартизация карт
•Шаблоны определяют компоновку
карт
–Содержат все элементы оформления
карты
•Файл с расширением *.mxt
•Шаблоны ArcGIS:
…\Program Files\ArcGIS\Bin\Templates
–Добавьте папки для группировки
шаблонов
•Персональные шаблоны хранятся в профиле пользователя
42
vk.com/club152685050 | vk.com/id446425943
Изменение шаблонов
•Примените другую компоновку или настройки к вашей карте
–Выберите новый шаблон
–Разметьте фреймы данных
4
1
3
2
43
vk.com/club152685050 | vk.com/id446425943
