Основные характеристики этапов управления и классификация арлс

К этапам управления относятся: обнаружение, наведение, самонаведение и работа радиоустройства в ближней зоне с элементами коррекции.

Характеристики	Этапы управления
	Обнаружение объекта	Наведение	Самонаведение	Работа АРЛС (РЛ ближнего действия)
1 Начало действия Ro, м	1000км	100км	10км	(150-100)
2 Конец действия Rt ,м	100км	10км	(150-100) м	0
3 Время действия T, с.	1000 (16-17м)	100 (1..2м)	5..10	1..0.01
4 Необходимая мощность излучения Pср, Вт	10 кВт	1кВТ	250 Вт	10 Вт и менее

Классификация АРЛС

Активные, полуактивные и пассивные,

По виду модуляции: амплитудная, частотная, импульсная.

При отсутствии модуляции зондирующего сигнала преобразование информации об объекте происходит в тракте «передающая антенна – объект исследования – приёмная антенна».

Преобразование сигнала осуществляется в смесителе приёмника, на входы которого подаются соответственно зондирующий и эхо-сигнал.

Классификация по виду преобразования сигнала.

Если сигналы на преобразователь поступают раздельно на гетеродинные и сигнальные тракты, то такая схема называется гетеродинной.

Если же процесс генерирования сигнала и его преобразования производится на одном и том же элементе - схема автодинная

(автодинное преобразование, например на одном транзисторе или на одном диоде).

Следовательно, АРЛС могут быть гетеродинными и автодиными.

Информация получаемая АРЛС:

1) дальность до цели – R ,

2) радиальная Vr, и тангенциальная составляющие скорости сближения,

3) суммарная (векторная) скорость встречи АРЛС и цели – Vрц,

4) азимут положения цели - .

5) угол места - .

Эффективность действия арлс Боеприпасов

Эффективность действия АРЛС оценивается вероятностью поражения цели (ВПЦ) – степенью согласования ОС с ОП.

область срабатывания (ОС) - область пространства, в которой происходит выдача команды взрывателем на подрыв БП при его взаимодействии с целью.

область поражения (ОП) - область пространства, в которой происходит поражение данной цели с вероятностью не ниже заданной при подрыве данного БП.

Положение воздушной цели

в пространстве координат (X,Y,Z) относительно РВ

Совокупность факторов для ПЦ :

- координаты точки срабатывания РВ (X,Y,Z) относительно цели;

- степень накрытия цели ПЭ;

- вес и форма ПЭ;

- скорость ПЭ в момент удара по цели;

- плотность ПЭ;

- фугасное действие;

- прочность и уязвимость цели;

- условия встречи снаряда и цели.

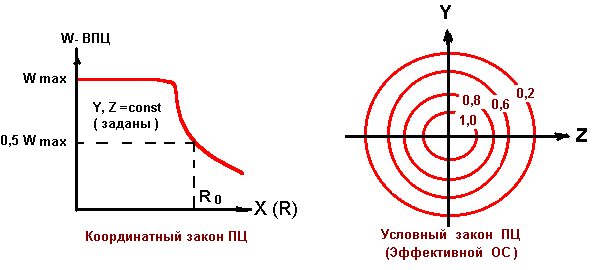

Координатный закон ПЦ G(x,y,z) - интегральная функция, определяющая величину ВПЦ в зависимости от координат точки подрыва относительно цели (Т.П.)
