34. Корректоры

Корректоры - предназначены для корректировки временных составляющих сигналов для обеспечения максимальной разборчивости и качества приема.

Сущ-ет 2 вида корректоров:

-частотные

-временные

Частотные корректоры компенсируют изменение спектра сигнала при нелинейных АЧ и ФЧ характеристиках канала.

Частотные корректоры могут в передающей и приемной аппаратуре. В реализации они не сложные и представляют собой 4-х полюсник с нелинейным затуханием.

Временные корректоры для корректировки формы импульсов для цифровых систем передачи. Гораздо сложное устройство, и включает в себя набор элементов временных задержек, фильтров, усилителей фазовращателей.

35. Компоненты во систем связи

Разветвитель – пассивный оптический многополюсник, распределяющий поток оптического излучения в одном направлении и объединяющий несколько потоков в обратном направлении.

Атеннюатор – устройство, ограничивающее уровень сигнала. Они устанавливаются после источников оптического сигнала для того, чтобы ослабить мощность оптического сигнала.

Изолятор – устройство, пропускающее световой поток в одном направлении и не пропускающее в обратном. Предназначен для защиты источников излучения. Используется так же в измерительной технике при измерениях методом обратного рассеивания. Изолятор должен прорускать оптический сигнал в обратном направлении не менее 40дБ. (40 = 10 lgP2/P1), при этом не должно происходить потерь в основном сигнале.

Модулятор - устройство, предназначенное для преобразования импульсов постоянного тока в электрические сигналы, совместимые с параметрами линии.

Фильтр -

36. Во компоненты ветвления.

Разветвитель – пассивный оптический многополюсник, распределяющий поток оптического излучения в одном направлении и объединяющий несколько потоков в обратном направлении.

Простейший разветвитель представляет собой пару одномодовых волокон на определенном участке сваренных друг с другом.

Входные сигналы имеют не равную мощность. Соотношение мощности определяется интерференцией в области сварки. Длина области сварки при заданном соотношении мощности зависит от длины волны распределяющегося излучения. Выбирая длину области сварки, можно добиться разделения или объединения 2-х длин волн.

37. Волоконно-аптические аттенюаторы.

Атеннюатор – устройство, ограничивающее уровень сигнала. Они устанавливаются после источников оптического сигнала для того, чтобы ослабить мощность оптического сигнала.

Атеннюаторы должы быть устойчивы к параметрам окружающей среды и сохранять стабильность установленного затухания (дБ) а = 10 lgP2/P1

Должны выпускать отражённый сигнал обратно к источнику затухания не менее 40дБ (P = 10 lgP2/P1 = 40)

Основное применение в оптических системахсо спектральным уплотнениемоптических сигналов.

38. Волоконно-аптические изоляторы.

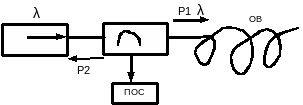

Изолятор – устройство, пропускающее световой поток в одном направлении и не пропускающее в обратном. Предназначен для защиты источников излучения. Используется так же в измерительной технике при измерениях методом обратного рассеивания. Изолятор должен прорускать оптический сигнал в обратном направлении не менее 40дБ. (40 = 10 lgP2/P1), при этом не должно происходить потерь в основном сигнале.

Требования:

Отраженный сигнал от конца волокна в должен отражаться с максимальным затуханием.

Оптический изолятор влияет магнитным полем на поляризацию сигнала. Геометрическое расположение изоляторов друг относительно друга позволяет блокировать любой из оптических сигналов поступающих на изолятор и направлять в необходимое волокно.
