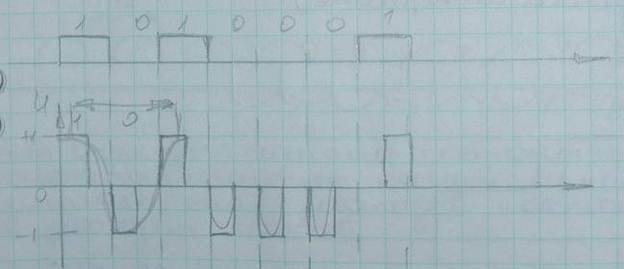

21.Биполярное кодирование ami

Код AMI (3-хуровневый код).Минимальное расстояние между уровнями равно U. При наличии логического 0 на выходе идет ОВ, при наличии логической 1 – по очереди чередуются +U и -U

Достоинства:

-устойчив в последовательности единиц

-меньший спектр чем у NRZ

Недостаток:

-наличие 3-х уровней и невозможность применения в ВОС

-рассинхронизация приемной аппаратуры при наличии длинной последовательности нулей.

F0=N/4

-меньшее энергетическое расстояние между уровнями. Помехоустойчивость AMI в 2 раза меньше NRZ

AMI- модификация NRZ.

22.Потенциальный код nrzi

NRZI – этот потенциальный код объединяет NRZ и AMI

Преимущество:

-код двухуровневый

-расстояние между уровнями равно 2U

Недостатки:

-код неустойчив к последовательности нулей и теряет синхронизацию, достаточно большой спектр сигнала

F0=N/4

Как бороться с последовательностью нулей? :

-использовать избыточность, при этой избыточности через определенные промежутки импульсов будут добавляться импульсы

-участки последовательности нулей – это перемешивание последовательности. Оно достиг-ся с той целью, чтобы перемешать последовательности 0.

23.Биполярный импульсный код

Чередование импульса, меняющего уровень в течении одного такта в зависимости от поступления логических 1 или 0.

Достоинства:

- устойчивость к последовательности как 1, так и 0.

Недостатки:

-наличие 3-ёх уровней;

-расстояние между уровнями равно U.

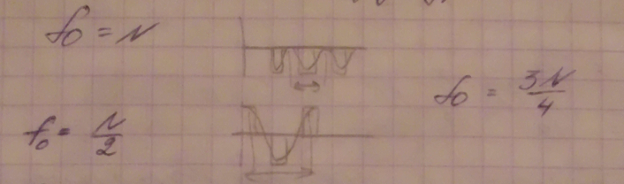

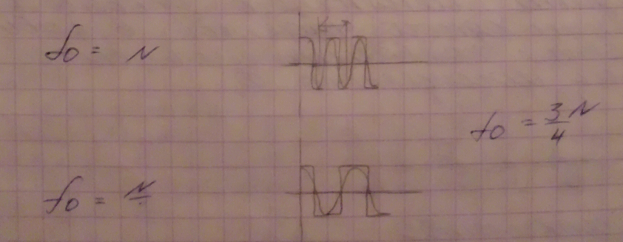

1. f0=N f0=N/2 f0=3N/4

Именно это ограничивает использование данного кода. В настоящее время мало используется.

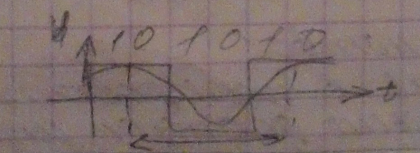

24.Манчестерский код

Манчестерский код – биполярный. Применяется в настоящее время, используется 2 уровня сигнала:

Обладает свойствами синхронизации.

Достоинства:

-имеет 2 уровня, следовательно, облегчает построение аппаратуры, позволяет использовать код в оптических схемах;

- устойчивость к последовательности 1 и 0.

Недостаток:

-спектр

25.Потенциальный многоуровневый код 2в1q

2B1Q – потенциальный код 4-ёхуровневый 2 бита в один интервал(11,10,01,00)

Достоинства:

-передачи 2 бит за 1 тактовый интервал

Недостатки:

-наличие многих уровней, для каждого из которых надо выбрать свой потенциал, и на приемной стороне выделить этот уровень от других;

-неустойчив к 0 и 1, Поэтому применение кода без специальных средств, перемешивающих сигнал, недопустимо;

-спектр.

Основная частота кодируемого сигнала кодом 2B1Q=N/4, т.е. f0=N/4

26. Частотное разделение каналов.

При частотном уплотнении сигналы различаются в своих частотных диапазонах. При этом у группового сигнала известен общий частотный диапазон и расстояние по частоте между соседними каналами.

При частотном разделении каналов весь спектр частотного диапазона, который использует система передачи, разбивается на некоторое число частотных полос, в которых осуществляется передача выходных информационных сигналов. Отдельные полосы частот называются каналами; аппаратура, которая осуществляет разбиение на полосы частот отдельных каналов, - аппаратурой каналообразования (уплотнения) или мультиплексором. Перенос спектров сигналов в область частот, отведенной для передачи группового сигнала осуществляется посредством модуляции гармоничной несущей. При этом может использоваться любой вид модуляции аналоговых сигналов. На приемной стороне групповой сигнал разделяется с помощью частотных полосных фильтров на отдельные спектры, соответствующих индивидуальным каналам, и демодулируется. Канальные демодуляторы превращают спектры сигналов в спектры сообщений, предназначенные для получателей.
