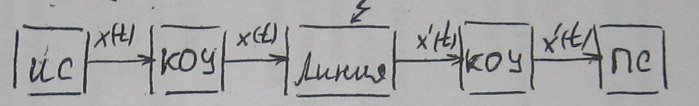

  1. .Типовая схема передачи данных

ИС-источник сообщений

ПС-приёмник сообщений

ИС-предназначен для формирования первичных сигналов в виде послед. импульсов постоянного тока.

ПС-предназначен для фиксации сообщений в виде послед. импульсов постоянного тока .

КОУ-предназначен для приёма и передачи сообщений, для согласований параметров сообщений с параметрами линий, а также для обеспечения помехоустойчивости и конфиденциальности пути сообщений.

КОУ включает в себя:

- устройства преобразования сигнала, устройства синхронизации коммутации и сопряжение с линией. На приёмной стороне КОУ выполняет операции обратной последовательности.

-линии связи может быть организованы с помощью медных кабелей, с использованием ВОК и радиоканалов.

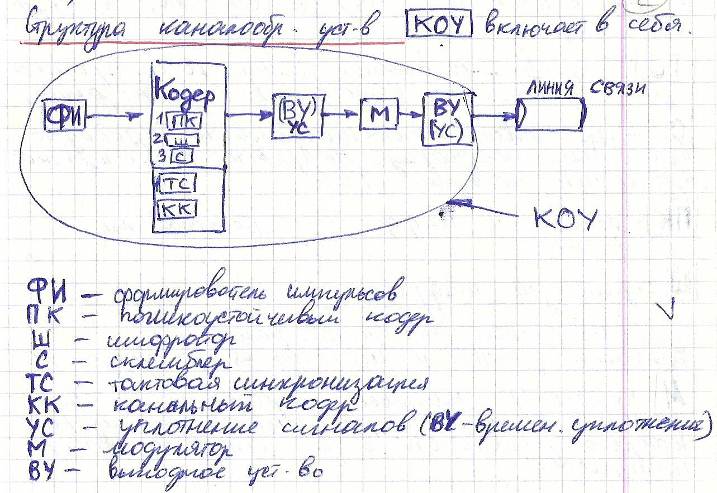

2. Структурная схема цифровой системы передачи данных

ФИ – формир импульсов. Преобраз аналог. сигнал в дискретный. В нем выполн операции: дискретизация, квантование, кодирование.

Канал: ТЧ(аналог. системы) 300-3400 Гц;

ЦС(цифровая система) 64 кбит/c.

КК – это преобраз-ние импульсов поступающих от ФИ в двоичную форму для осущ-я последующей модуляции.

ТС – это уст-во, которое обеспечивает канальную синхронизацию.

С – перемешивает поток импульсов по какому-то заданному алгоритму. Это делается чтобы избежать длительной последовательности 0 и 1.

ПК – добавляет в информационную последовательность избыточность.

Ш – служит для шифровки инф-ции.

М – преобразует импульсы, производит на выходе оптич-й или эл. сигнал один из параметров которого изменяются в зависимости от поступления импульсов.

ВУ(СУ) – это уст-во которое формирует сигнал для поступления в линию, чаще всего приходится подстраиваться под линию.

3. Основные элементы структурной схемы цифровой системы передачи данных и их назначение

ФИ – формир импульсов. Преобраз аналог. сигнал в дискретный. В нем выполн операции: дискретизация, квантование, кодирование.

Канал: ТЧ(аналог. системы) 300-3400 Гц;

ЦС(цифровая система) 64 кбит/c.

КК – это преобраз-ние импульсов поступающих от ФИ в двоичную форму для осущ-я последующей модуляции.

ТС – это уст-во, которое обеспечивает канальную синхронизацию.

С – перемешивает поток импульсов по какому-то заданному алгоритму. Это делается чтобы избежать длительной последовательности 0 и 1.

ПК – добавляет в информационную последовательность избыточность.

Ш – служит для шифровки инф-ции.

М – преобразует импульсы, производит на выходе оптич-й или эл. сигнал один из параметров которого изменяются в зависимости от поступления импульсов.

ВУ(СУ) – это уст-во которое формирует сигнал для поступления в линию, чаще всего приходится подстраиваться под линию.

4. Параметры каналообразующих устройств.

1)Скорость модуляции (В) определяется количеством элементарных импульсов, переданных в единицу времени, измеряется в Бод. Чем меньше длительность элементарного импульса, тем больше их количество можно передать в единицу времени, т.е. между t и и В существует зависимость В = 1 / t и , где t и – время импульса (t и=1мс).

Количество информации, передаваемой по линии или каналу связи в единицу времени, называется скорость передачи информации. Скорость передачи информации зависит от свойств источника сообщений, метода кодирования, свойств линий и каналов связи. Наибольшая теоретически достижимая скорость передачи информации называется пропускной способностью.

2)Скорсть передачи инф-ции (С) – количество бит, переданных по каналу, в единицу времени, измеряется в бит/c. С = В log 2 М , где М – кол-во уровней, которое может принимать импульс.

В>C В<C В=C

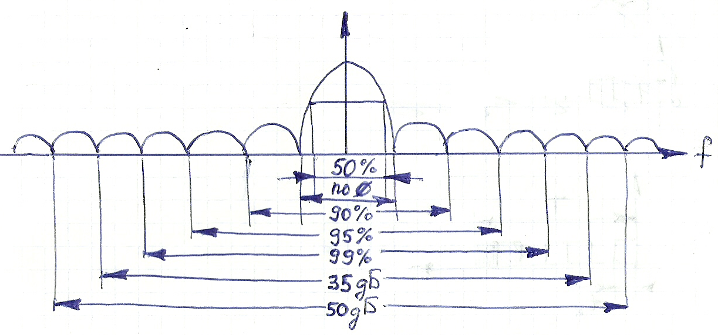

3)Частотный диапазон сигнала

Вариант определения частотного диапазона или ширины спектра сигнала, они зависят от требования, которые предъяются сигналу по качеству:

-половинная мощность(для сигнала выбир-ся такой частотный диапазон, чтобы в него входило 50% мощности сигнала);

-по первым нулям;

-процентное отношение 90,95,99%;

-по дБ.

а=10lg Р12 , где Р1-полная мощность;

Р2-часть мощности которая отсеивается.

Р1=100%

Р2=50% => а=3дБ

Р2=10% => а=10дБ

Р2=5% => а=13дБ

Р2=1% => а=20дБ
