16. Сигнально-кодовые конструкции.
Сигнально-кодовые конструкции появились в результате низкой помехоустойчивости.
Смысл СКК – это внесение избыточности с целью повышения помехоустойчивости кода: повысить количество точек на модуляционном поле, но количество используемых для модуляции оставить постоянным.
CCК несущественно уменьшают скорость передачи за счет уменьшения числа цифровых импульсов и внесения числа избыточности, и существенно увеличивает помехоустойчивость.

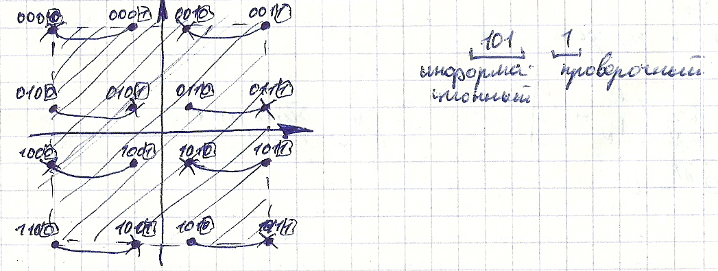

Избыточность кода формируется путем использования сверточного кодирования с информационными импульсами. На модуляционном поле часть модуляционных точек КАМА перестает быть разрешенными и используется для обнаружения ошибок в процессе передачи информации.
17. Вероятность ошибки при различны видах модуляции
Вероятность
ошибки зависит от отношения сигнал-шум
Отношение сигнал-щум – это отношение энергии одного бита к спектральной мощности шума.
,
где
– энергия бита
– энергия
сигнала
С – скорость передачи
Отношение сигнал-шум можно легко получить из формулы Шенона
Сущ. энергия символов
,
где М – разрядность системы

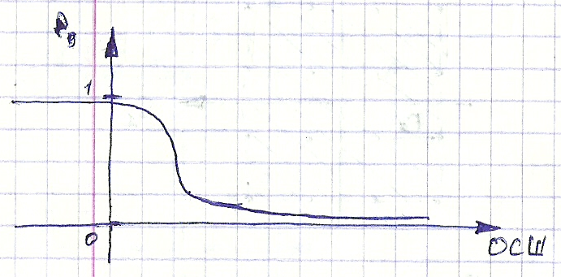

В большинстве формул используется функция Крампа
Существует 2 варианта реализации функции Крампа:
С увеличением х значение функции Крампа возрастает
|
|
MS2 |
ФМ |
|
|
ОФМ |
|
|
ЧМ |
|
|
КАМ
18, 19. Кодирование
Процедура кодирования заключается в преобразовании набора сигналов в усовершенствованный набор, который обеспечивает необходимую вероятность битовой ошибки
Основными задачами кодирования являются:
- уменьшение спектра сигнала
- обнаружение и возможность исправление ошибок
- уменьшение мощности сигнала
Для выполнения первой задачи основную частоту кодируемого сигнала пытаются приблизить к 0
2-ая задача – для повышения помехоустойчивости сигнала
3-ья задача – мощность сигнала влияет на динамический диапазон сигнала
Основные коды:
Потенциальный код nrz
Код NRZ( никогда не попадающий в 0)
Это двухуровневый код. Уровень 1 соответствует положительному потенциалу, 0 – отрицательному. Этот код никогда не приходит в 0 и считается не рабочим.
Достоинства:
-простота реализации
-наличие всего двух уровней, потенциальное расстояние между которыми велико и равно 2U. Это расстояние характеризует напряжение помехи
-небольшой спектр сигнала

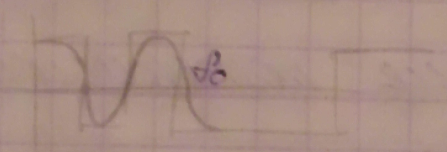

частота этой синусоиды будет характеризовать основную частоту этого спектра сигнала. Она равна N/2, где N – скорость передачи сигнала
Недостатки:
1-наличие 2-х потенциалов в выходном сигнале
2-сложность синхронизации. Если будет длительная последовательность 0 или 1, то сигнал будет сбиваться (приведет к рассинхронизации)
