VI. Индуктивное сопротивление (хl):

Если напряжение постоянного тока равно действующему значению переменного тока, то действующее значение силы переменного тока меньше силы постоянного тока за счет явления самоиндукции: ток достигает максимального значения постепенно, но т.к. напряжение быстро меняется, то сила тока не успевает достичь максимума => максимальное значение силы тока ограничивается индуктивностью (катушкой, в которой возникает явление самоиндукции): чем > L, тем < i; чем > ω, тем < i.

Т.к. поля внутри проводника нет => E=0 => удельная работа вихревого поля (т.е. ЭДС самоиндукции e_i) равна по модулю и противоположна по знаку удельной работе кулоновского поля (т.е. u на концах катушки) =>

Векторная диаграмма:

1) когда u_L=U на концах катушки,

то i_L=0;

2) когда u_L=0, то i_L=I;

1) чем > ω, тем > Х_L (тем > ЭДС самоиндукции);

2) чем > L, тем > Х_L (тем > самоиндукция)

При постоянном токе ω=0 => Х_L =0 , потому что ∆Ф=0

VII. Закон Ома для цепи переменного тока:

В общем случае в цепь переменного тока могут быть включены все три сопротивления:

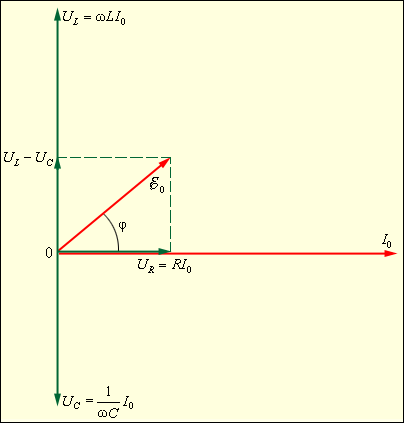

Векторная диаграмма:

Урок Автоколебания.

I. Резонанс в электрической цепи.

Т.к. в в механических колебаниях наблюдается резонанс при совпадении собственной частоты колебаний с частотой внешней вынуждающей силы, при малой силе трения ( ), то по аналогии с электромагнитными колебаниями следует, что и в электрической цепи возможен резонанс. Роль μ – коэффициента трения в электрической цепи играет

R – сопротивление, если оно мало => возможен резонанс.

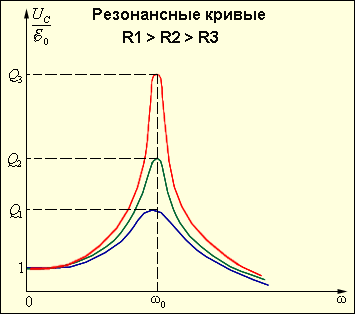

Резонанс – это резкое возрастание амплитуды вынужденных колебаний силы тока при совпадении частоты внешнего переменного напряжения (ω) с собственной частотой колебаний в контуре (ω₀).

Амплитуда колебаний силы тока нарастает до тех пор, пока энергия, выделившаяся за период на резисторе, не сравняется с энергией поступающей в колебательный контур от источника тока за это время:

При резонансе с ростом силы тока, возрастает напряжение и оно превышает внешнее напряжение от источника тока => может привести к пробою изоляции – короткому замыканию

П рименение резонанса: Радиосвязь - беспроводная передача звука.

Радиоволны возбуждают в антенне переменный ток.

С антенной индуктивно связан колебательный контур, в котором вследствии электромагнитной индукции, возникает переменная ЭДС. При совпадении частоты внешнего переменного напряжения (ω) передающей радиостанции с собственной частотой колебаний в контуре (ω₀) радиоприемника наступает резонанс => "улавливается" какая – то передающая радиостанция (звонок мобильного телефона).

II. Автоколебания – незатухающие колебания, существующие в системе без воздействия внешней периодической силы. (сама система регулирует поступление энергии в колебательный контур для компенсации потерь энергии на резисторе)

Автоколебательная система – это система, в которой генерируются незатухающие колебания за счет поступления энергии от источника внутри системы.

ZB: 1) в маятниковых часах таким источником является поднятая гиря или сжатая пружина;

2) работа сердца, легких – пища, попадающая в желудок;

3) в генераторе на транзисторе – источник тока, от которого энергия поступает через транзистор порциями.

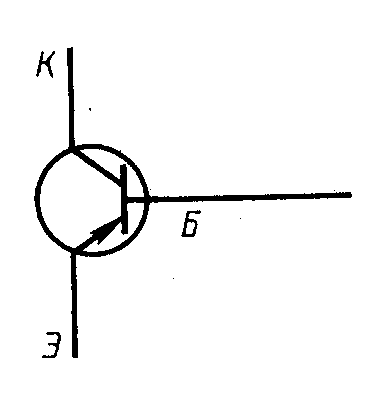

СХЕМА транзистора.

Э и К имеют одинаковые носители заряда

(ZB: дырки – р-типа);

Б – противоположные

(ZB: электроны – n-типа).
