7.4.3 Иммерсионный метод

Этот метод является наиболее подходящим и удобным для изучения полупрозрачных минералов с показателями преломления от 1,4 до 1,9. Минерал, раздробленный до зерен поперечником меньше 0,5 мм (а часто намного меньше), помещается на предметное стекло петрографического микроскопа в капле жидкости с известным показателем преломления. Сверху на препарат кладется покровное стекло, и он исследуется с использованием плоскополяризованного света (см. разд. 7.6)

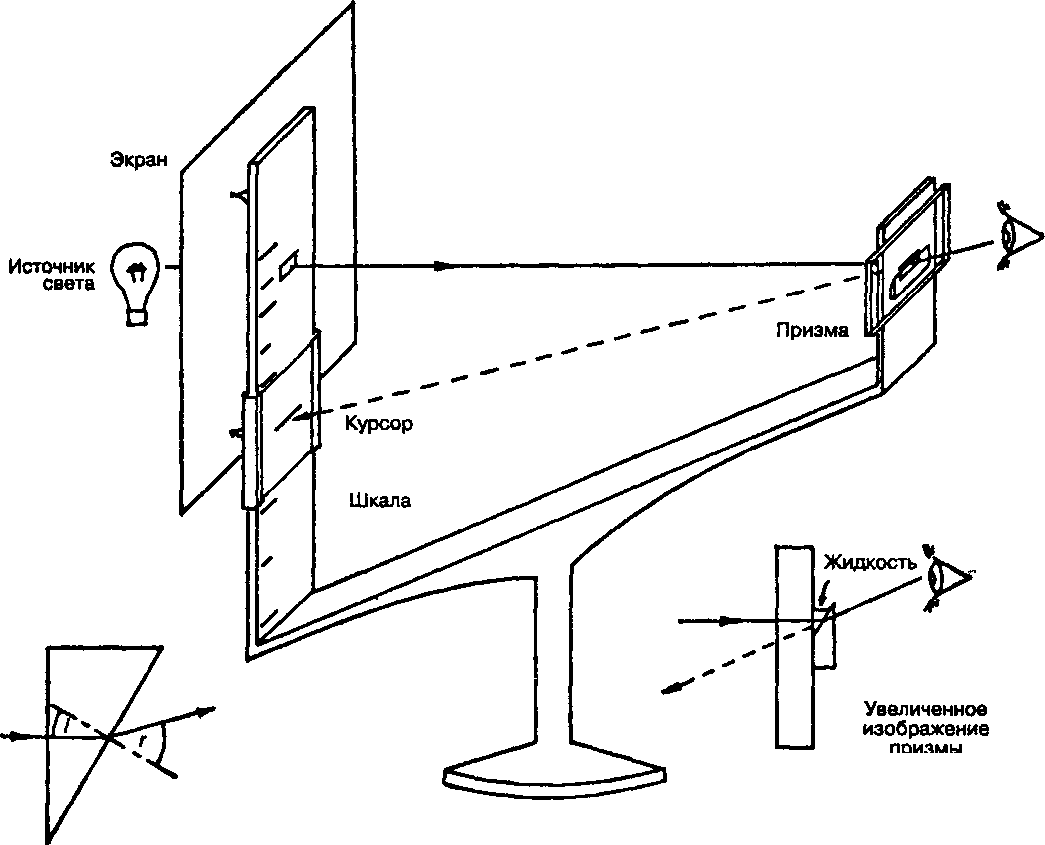

Рис. 7.12 Рефрактометр Лейтца—Джелли

и объектива средней силы. Если показатель преломления зерна существенно отличается от показателя преломления жидкости, то вокруг него образуется широкий темный контур. Когда показатели преломления жидкости и зерна близки, этот контур становится трудно различимым, а бесцветное прозрачное зерно становится полностью невидимым (рис 7.13)

Исследования с помощью световой полоски Бекке

Когда подобрана жидкость, показатель преломления которой близок к показателю преломления зерна минерала, ирисовую диафрагму под столиком микроскопа частично прикрывают, что способствует более четкому проявлению контура вокруг исследуемого зерна. Затем находят подходящий скошенный его край, который выводится в фокус Если теперь при частично закрытой ири-

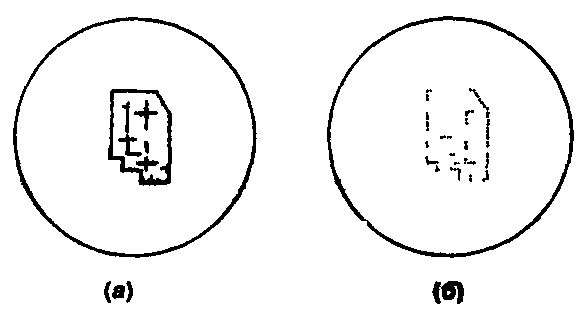

Рис. 7.13 Контуры кристалла в иммерсионных жидкостях (а) показатель преломления зерна значительно больше (или меньше), чем жидкости; (б) показатели преломления зерна и жидкости почти равны

совой диафрагме медленно перемещать тубус микроскопа, то световая полоска, называемая полоской Бекке, будет сдвигаться в сторону от границы зерна. При поднятии тубуса по мере увеличения расстояния между объективом и образцом она смещается в среду с большим показателем преломления.

Наиболее простое объяснение этого явления состоит в том, что скошенный край зерна действует как линза, собирая световые лучи, если показатель преломления зерна больше, чем жидкости, и отклоняя их, если он меньше. Это иллюстрирует рис. 7.14, а. Практика показывает, что из множества помещенных в жидкость зерен те из них, которые имеют постепенно утоньшающиеся края, дают наиболее четкие световые полоски. Эти полоски наблюдаются также в шлифах пород на границе между зернами с различными показателями преломления. Границы могут быть вертикальными или наклонными (перекрывающими друг друга). В последнем случае на качество наблюдаемых эффектов может влиять и некоторое сближение световых лучей, достигаемое с помощью нижней диафрагмы микроскопа. Некоторые возможные варианты пути прохождения лучей света, сказывающиеся на наблюдаемых эффектах, схематически показаны на рис. 7.14, б ив.

По поведению полоски Бекке можно оценить степень различия показателей преломления жидкости и зерна минерала. Добавляя каплю жидкости с соответствующим показателем преломления, добиваются точного совпадения их значений для зерна и жидкости.

Точное совпадение показателей преломления не может быть достигнуто при использовании белого света, так как его дисперсия в жидкости обычно сильнее, чем в зерне, и световая полоска распадается с образованием цветных каемок.

(б) Вертикальная граница между зернами, сближающиеся световые лучи

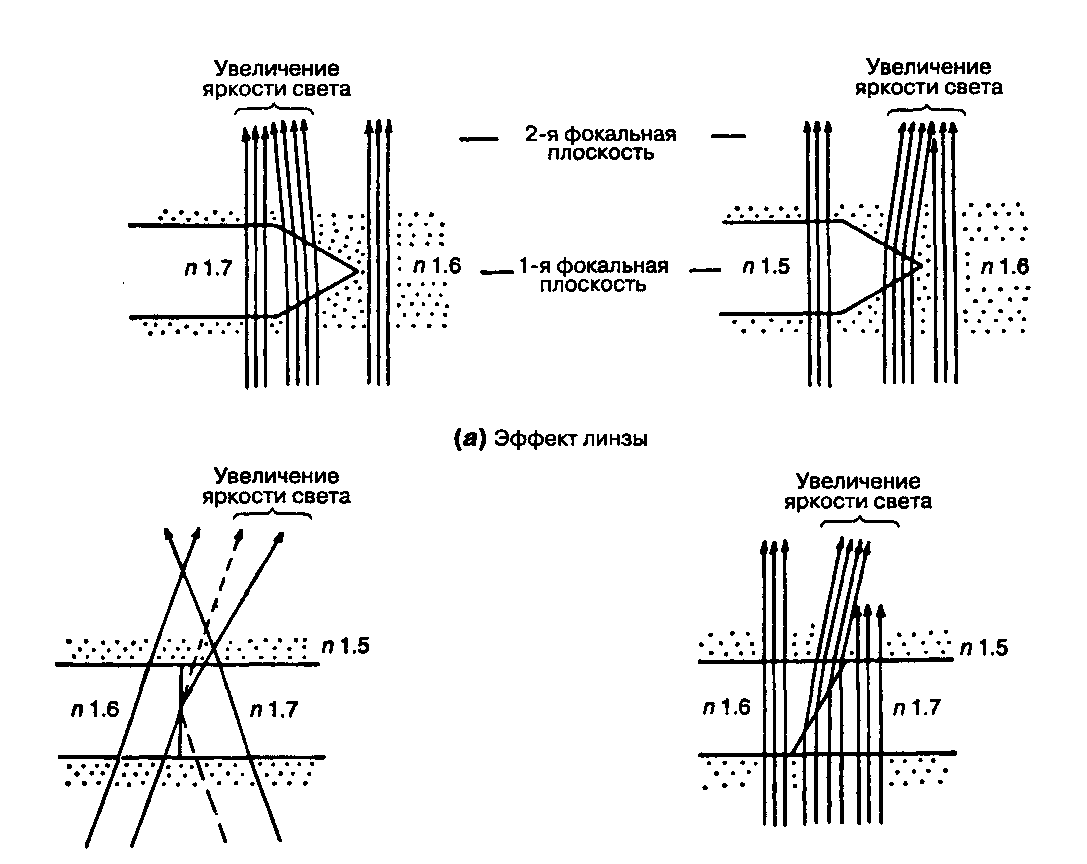

Рис. 7.14 Причины возникновения световой полоски Бекке.

(в) Наклонная граница между зернами, световые лучи параллельны

Характер изменения показателей преломления у жидкостей и минеральных зерен в зависимости от длины волны света схематически показан на рис. 7.15. Если, например, в желтом свете показатели преломления точно совпадают, то в оранжевом свете показатель преломления минерала окажется выше, чем жидкости. Тогда при подъеме тубуса оранжево-красная полоска будет сдвигаться в сторону минерала, а бледно-голубая — в сторону жидкости. Когда достигается подобный эффект, то считается, что для выбранной длины волны света показатели преломления жидкости и минерала равны. В качестве источника монохроматического света следует использовать натриевую лампу, чтобы точнее настроить микроскоп и добиться исчезновения появляющейся при этом освещении единственной световой полоски.

Когда показатели преломления совпали, для получения точных замеров небольшое количество жидкости, находящейся вокруг зерен минерала, переносится в рефрактометр Аббе или Лейтца— Джелли, и с их помощью точно определяется величина показателя преломления. Жидкость лучше всего переносить посредством короткой, диаметром 3 мм стеклянной трубочки, оттянутой на конце в капилляр. Жидкость с легкостью заполняет капилляр и вводится в рефрактометр путем легкого надавливания пальцем на широкий конец трубочки.

Менее точную оценку показателя преломления минерала после достижения его совпадения с показателем преломления жидкости можно получить путем интерполяции между значениями показателей преломления жидкостей, которые использовались при получении этого совпадения.

Измерения, выполненные с помощью рефрактометра, как это было описано выше, дают точность ±0,003 для минералов с n =1,6 — 1,7 и еще более высокую при n =1,5 — 1,6.

Иммерсионные жидкости

Для рядовых иммерсионных измерений используются перечисленные ниже жидкости, каждая из которых смешивается с находящимися в списке рядом, что позволяет получить (в области значений показателей преломления, свойственных обычным прозрачным минералам) полный набор с шагом в значениях показателей преломления по-

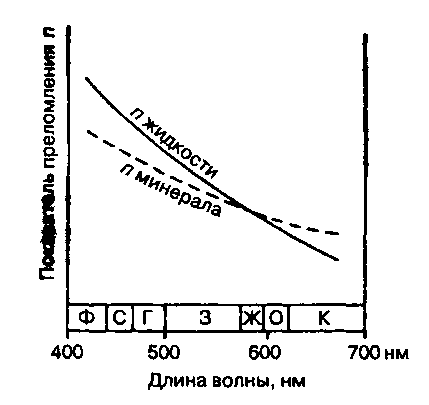

Рис. 7.15 Дисперсионные кривые для иммерсионной жидкости и минерала. Вдоль оси абсцисс показаны цвета спектра фиолетовый, синий, голубой, зеленый, желтый, оранжевый и красный.

рядка 0,01. Жидкости калибруются на рефрактометре и при хранении в темных сосудах остаются устойчивыми, годами сохраняя в допустимой степени постоянные значения показателей преломления. Это следующие жидкости:

Парафин (керосин) 1,40

Гвоздичное масло 1,54

а-монохлорнафталин 1,54

а-монобромнафталин 1,66

Метилениодид (=дииодометан) 1,73

Метилениодид, насыщенный серой до 1,79

Метод экранирования

(метод Шредера ван дер Колька)¹

Этот метод менее чувствителен, чем метод Бек-ке, но он позволяет быстро определить, является ли показатель преломления исследуемого минерала выше или ниже, чем у жидкости, в которую он погружен. При этом используется объектив с небольшим увеличением. Свет, поступающий от осветителя микроскопа, частично отсекается путем введения экрана с одной стороны под столиком. Наблюдая зерна в микроскоп и передвигая нижний конденсор вверх или вниз, следует сфокусировать край экрана в той же плоскости, в которой находятся зерна. Затем конденсор подними-

ют до тех пор, пока изображение экрана не станет расплывчатым. Это происходит потому, что сфокусированная тень экрана остается на плоскости расположения зерен, а фокус конденсора теперь расположен ниже этой плоскости. В начале работы с неизвестной оптической системой целесообразно предварительно проделать все операции с каким-нибудь известным минералом, например с кварцем.

Настроив, как описано выше, конденсор, частично перекрываем свет экраном. Если показатели преломления минерала и жидкости различны, то одна часть зерна будет ярко освещена, а другая будет темной. В тех случаях, когда темная часть зерна находится со стороны затененной области поля зрения микроскопа, минерал имеет более высокий показатель преломления, чем жидкость. Если же темная часть зерна расположена по другую сторону от затененного поля зрения, то показатель преломления минерала ниже, чем у жидкости (рис. 7.16)¹.

Такие исследования весьма полезны для проверки чистоты минеральных проб, так как метод позволяет легко обнаруживать в массе зерен, наблюдаемых в сравнительно большом поле зрения, чужеродные зерна, отличающиеся по показателю преломления.
