ВВОД,

ПРОВЕРКА

И

РЕДАКТИРОВАНИЕ ПРОГРАММ

ТОКАРНАЯ ОБРАБОТКА

Режим LIST PROG

Режим LIST PROG (список программ) предназначен для работы с управляющими программами (УП) сохранёнными в памяти станка.

В данном режиме возможно:

• Создавать и переименовывать программы;

• Удалять программы;

• Записывать программы в память ЧПУ с внешнего носителя;

• Копировать программы на внешний носитель;

• Принимать или передавать программы на персональный компьютер через порт RS-232 (Serial Port).

Создание нумерованной программы

Для создания новой программы нажмите клавишу (список программ), введите номер программы в формате O n n n n n (буква “O” и 5 цифр) и нажмите клавишу (выбрать программу) или (ввод). Будет создана программа с указанным именем.

О00001

О00002

Нумерованные программы сохраняются и после выключения станка.

Для показа новой программы нажмите клавишу (редактировать). Новая программа состоит только из названия и символа конца блока EOB ( ; ).

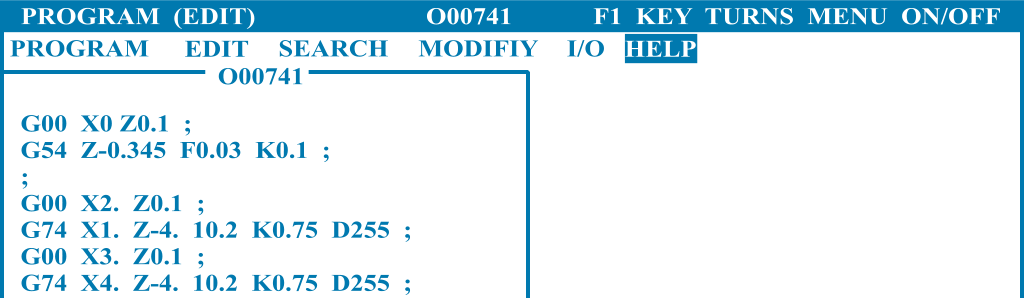

Ввод программы в режиме edit

Для ввода программы в режиме EDIT необходимо клавишей переместить курсор на символ конца кадра ( ; ), далее введя программный код, нажать клавиши и .

Например: G54 .

Конец кадра (блока) вводится клавишей и отображается точкой с запятой ( ; ). Конец кадра аналогичен абзацу. При разработке программ для станков с ЧПУ вводится в конце каждой строки.

Программный код состоит из данных трех видов: адреса, буквенно-цифровой информации и символа конца кадра.

НАПРИМЕР:

G00 X0 Z0.1

Команды не нужно разделять пробелами или другими символами ЧПУ сделает это автоматически при вводе кадра.

Также в программу можно вводить комментарии. Комментарии могут состоять из букв и цифр, но обязательно заключаются в скобки. Например: (uskorenny podhod). Максимальная длина комментария - 80 символов.

Для ввода текста в нижнем регистре сначала нажмите (или удерживайте) клавишу , а затем набирайте символы.

Редактирование программы

Р едактирование программы осуществляется клавишами, расположенными справа от клавиши (редактировать).

Подведите курсор в нужную позицию, чтобы воспользоваться различными функциями редактирования.

Для добавления в строку команды ведите требуемую команду и нажмите клавишу (ввод).

Для изменения значения выделите значение с помощью клавиш курсора или рукоятки ручного управления , затем введите новую команду или новый программный код и нажмите клавишу (изменить).

Для удаления символов наведите курсор на команду и нажмите клавишу (удалить).

Для отмены ранее произведенных изменений воспользуйтесь клавишей (отменить), отменяющей восемь последних действий.

Сохранение программы происходит при вводе каждой строки, поэтому специальное сохранение не требуется.

Запись программы в память чпу с внешнего носителя

Запись программ в станок может производиться с USB флеш-карты через USB разъём станка или с дискеты 1,44 Мб через дополнительный дисковод.

Запись программы в память чпу через usb разъём станка

Файлы должны располагаться в корневом каталоге USB флеш-памяти. Не следует группировать файлы в папки.

1. установите USB флеш-карту в USB разъём станка (расположенный с правой стороны пульта оператора) и нажмите клавишу .

2. Если требуется, клавишей войдите в меню выбора устройств .DEVISE

3. клавишей выберите ;

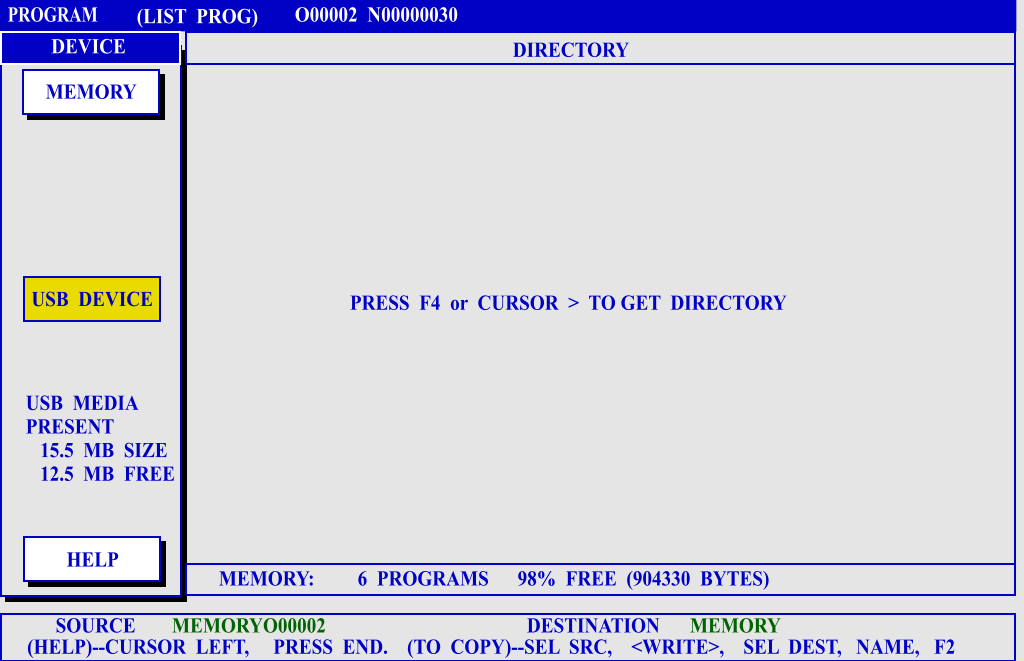

4. Клавишей (или клавишей F4) перейдите в корневой каталог USB флеш-карты (окно станет активным и подсветится, синим цветом).

5.

6. Клавишами и переместите курсор на выбранную программу и нажмите клавишу .

7. . В нижней строке экрана появится надпись SOURCE USB DEV: O00101 (номер выбранной программы).

8. Клавишей переместиться в столбец выбора устройств

9. Курсором выбрать память станка

10. Нажатием клавиши войдите в директорию MEMORY. В нижнем правом углу экрана появится надпись: DESTINATION MEMORY:

11.

12. После нажатия выбранная нами программа появиться в памяти станка.
