7.4.2 Метод минимального отклонения света призмой
Этот метод может применяться к кристаллам, имеющим соответствующий угол между двумя гранями, а также к минералам и стеклам, если из них можно выпилить многогранник в виде приз-
Рис. 7.10 Минимальное отклонение света призмой.
мы, или к жидкостям, помещенным в полую стеклянную призму.
Если угол, под которым свет падает на призму, равен углу, под которым он выходит из нее через другую грань, то пучок света испытывает минимальное отклонение (рис. 7.10). Чтобы убедиться в этом, предположим, что при минимальном отклонении угол г не равен углу i'. Тогда, в силу того что лучи света являются обратимыми, должны существовать два угла падения, при которых отклонение будет минимальным. Но на практике мы обнаруживаем только один такой угол. Следовательно, траектория светового луча должна быть симметричной и i = i', а r — r

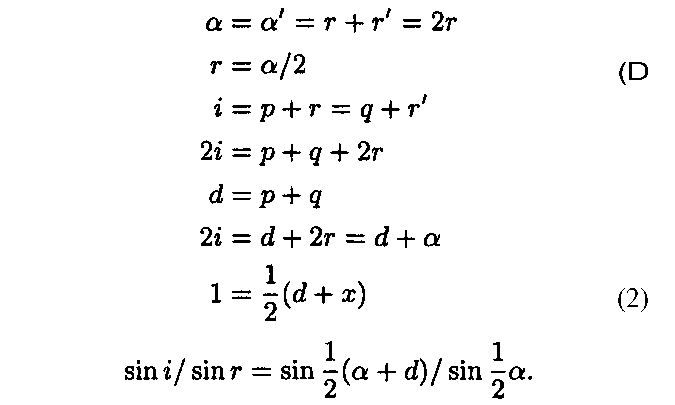

Для определения показателя преломления материала призмы измеряются два параметра: угол призмы а и угол минимального отклонения светового луча d. Тогда имеем
Измерения удобно проводить с помощью одно-кружного гониометра, придерживаясь следующего порядка работы. Оптическая труба располагается под углом 90° к коллиматору. Призма устанавливается вертикально относительно ее ребер, и с помощью регулирующих приспособлений отраженный от коллиматора луч центрируется на кресте нитей оптической трубы. Эта операция полностью аналогична той, которая выполняется при настройке на область, выбранную для кристаллографических измерений. Угол между гранями призмы определяется посредством ее вращения вокруг стержня, закрепленного в центре вращающегося лимба. Искомый угол а является дополнительным к измеренному.
Затем оптическая труба и центральный стержень отсоединяются от лимба. Труба вращается (передвигая верньер вместе с собой) до выхода ее оптической системы на одну прямую линию с направлением пучка света от коллиматора. В этот момент производится первый отсчет по верньеру. После этого призма поворачивается таким образом, чтобы ее вершина оказалась слева от линии наблюдения, а оптическая труба передвигается вправо до тех пор, пока в нее не попадет отклоненный пучок света. Если источником служит белый свет, то появляется полоска, состоящая из цветов спектра. Благодаря возникающей в призме дисперсии рассматриваемая полоска окрашена слева в красный цвет, а справа — в фиолетовый. (Если призма вырезана из анизотропного вещества, то обычно наблюдаются два отклоненных луча; см. ниже.) Затем центральный стержень с призмой вращается влево (при неподвижном лимбе) вместе с оптической трубой. Эта операция проводится вплоть до того момента, когда дальнейшее вращение уже не приводит к перемещению отраженного пучка влево, а сменяется на его движение вправо. Именно такое положение соответствует минимальному отклонению светового пучка. Оптическая труба устанавливается таким образом, чтобы пересечение ее нитей располагалось на полоске света с длиной волны, соответствующей искомому п (обычно на желтой линии спектра). Вновь отмечается показание верньера, и разница между ним и первым измерением дает угол минимального отклонения d, который используется в дальнейших расчетах.
При увеличении показателя преломления n угол г возрастает, а поскольку r должно равняться а/2 (рис. 7.10), то величина угла призмы определяет верхний предел показателя преломления, который может быть измерен. При высоких значениях показателя преломления а должно быть небольшим. На практике угол призмы в 15° достаточен для измерения показателей преломления величиной около 2,0. Но он должен возрастать, если измеряемый показатель уменьшается. Для показателей преломления, близких к 1,5, следует использовать призму с углом 30°. При малых а точность измерений несколько уменьшается. Однако данный метод весьма полезен при изучении полу. прозрачных веществ с высоким показателем преломления, для которых трудно применить иммерсионный метод.
При использовании метода минимального отклонения нужна рабочая ячейка. Для ее изготовления у стеклянной призмы срезают один угол и образовавшиеся скошенные полоски стекла приклеивают к граням (рис. 7.11). Для проведения точных измерений обеспечивается циркуляция воды через систему, что позволяет контролировать температуру ячейки. Если изготовить специальную крупную ячейку, то можно совместно с ней установить небольшую колонку с тяжелой жидкостью (например, с жидкостью Туле), отградуированную по плотности, возрастающей сверху вниз. Опуская зерна минералов в эту колонку и отмечая уровень, на котором они плавают, можно по соотношению между показателем преломления и плотностью жидкости определять плотность минералов. Для направления пучка падающего света на уровень плавающих зерен используется специальная рамка1.
Рефрактометр Лейтца—Джелли
В этом простом и полезном приборе для определения показателей преломления небольших количеств жидкости используется отклонение проходящего через призму света при его нормальном падении. Ход светового луча, падающего перпендикулярно на грань призмы, показан на рис. 7.12, а (изображена только половина схемы минимально -го отклонения света).
В рефрактометре Лейтца—Джелли (рис. 7.12, б) призма изготавливается путем приклеивания к предметному стеклу квадратного покровного стекла, срезанного под соответствую-
Рис. 7.11 Полая призма для измерения величины минимального отклонения света жидкостью.
щим углом вдоль ребра (рис. 7.12, в). В образовавшееся пространство помещается небольшое количество исследуемой жидкости. Свет пропускается через щель, находящуюся приблизительно на расстоянии 25 см, падает перпендикулярно на предметное стекло и преломляется жидкостью. Глаз воспринимает мнимое изображение спектра преломления2 на наименьшем расстоянии при сохранении четкой видимости шкалы, которая может быть откалибрована в единицах показателей преломления. За щелью можно поместить фильтр, убирающий желтый цвет, и тогда замеры производятся в затемненной области. Рассматриваемый прибор применим для измерения показателей преломления вплоть до значения 1,9.
