Вопрос №8 Объясните принцип работы электрической схемы установки печи сопротивления: работа в «Ручном режиме», «Аварийный режим».

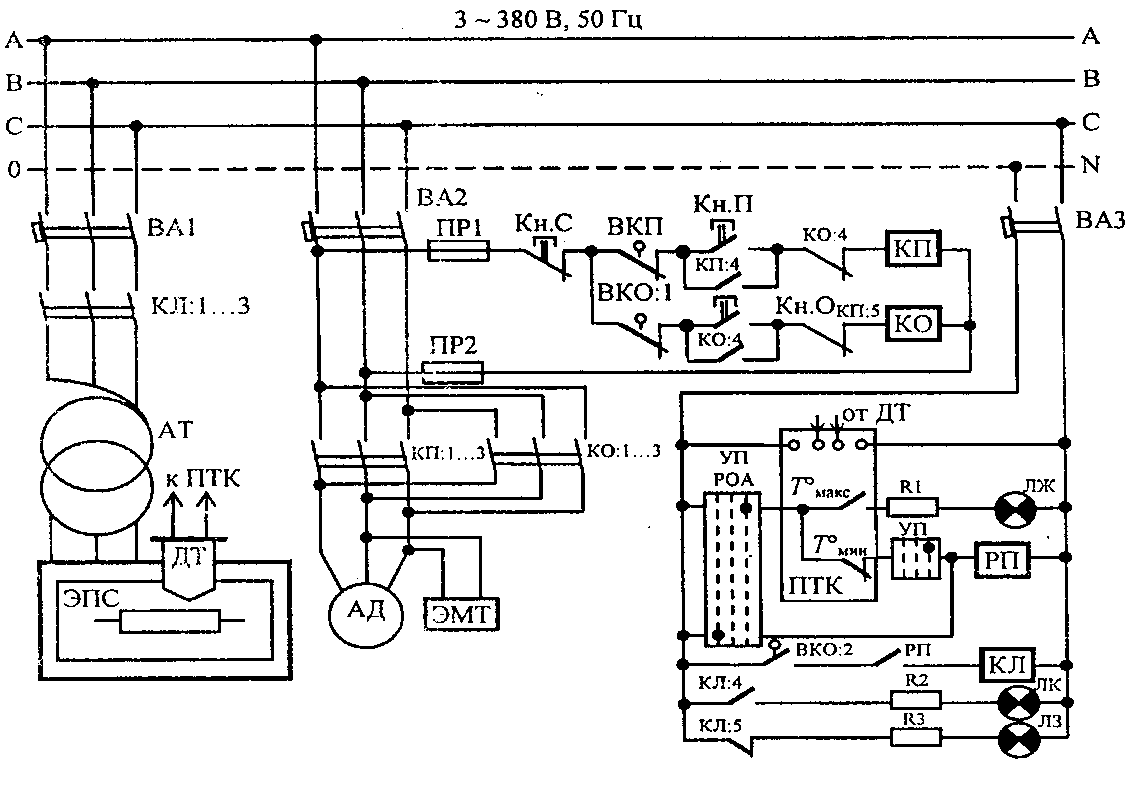

Рисунок - Принципиальная электрическая схема управления печью сопротивления

8.1 - Работа ЭПС в «Ручном режиме»

Включение и отключение ЭПС производится с помощью УП универсального переключателя установкой его соответственно в положение «Р» или «О».

Включаем УП в положение «Р» в результате:

- ноль с узла, через УП «Р», через узел, через катушку РП реле промежуточное,

через узел, через замкнутый контакт автоматического выключателя ВА3 (QF3),

поступает на 3фазу(С)

Алгоритм: УП - «Р»: N . – УП «Р» - . – РП - . – ВА3 (QF3) – 3ф (С)

Запиталось реле РП, в результате изменилось положение его контактов:

- замкнулся контакт РП в цепи питания КЛ контактора линейного, в результате замкнулись его контакты КЛ:1..3 для подключения АТ к сети, ЭПС нагревается,

замыкается КЛ:4, в результате загорается сигнальная лампа ЛК (HLR),

размыкается КЛ:5, в результате гаснет сигнальная лампа ЛЗ ( HLG)

Алгоритм: РП: N . – ВКО:2 – РП – КЛ - . – ВА3 – 3ф

КЛ:

1ф(А) – КЛ:1 – АТ – ЭПС

2ф (В) – КЛ:2 – АТ – ЭПС }1, 2, 3 ф (А,В,С) – ЭПС – нагревание

3ф(С) - КЛ:3 - АТ - ЭПС

N . – КЛ:4 – R2 – ЛК (HLR) - . – ВА3 – 3ф(С)

N. КЛ:5 разомкнулся, ЛЗ(HLG) –не горит

Контроль температуры визуальный

8.2 - Аварийный режим

Если при работе в режиме Автоматическом УП - «А» по достижении температуры максимальной Тмакс замыкается контакт ПТК(прибора теплоконтроля): Тмакс и в результате:

C узла ноль через УП-«А» , через ПТК : через замкнувшийся контакт Тмакс , через сопротивление R1 , через желтую сигнальную лампу ЛЖ(HL? ), через узел , через замкнувшийся контакт выключателя автоматического ВА3(QF3) на 3фазу(С)

В результате загорается лампа ЛЖ – предупредительный сигнал о неисправности

Алгоритм: Тмакс: . N – УП «А» - Тмакс – R1 – ЛЖ(HL) -- . – ВА3 – 3ф загорелась ЛЖ- неисправность

Вопрос №9 Описать устройство и принцип работы дуговых электрических печей прямого нагрева (а) .

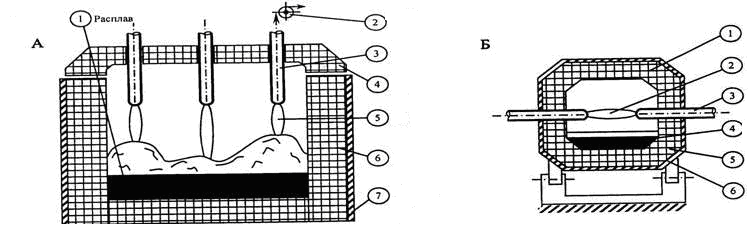

Рисунок 3- Дуговые электрические печи прямого (А) и косвенного (Б) нагрева

Дуговые печи прямого нагрева предназначены для выплавки высоколегированных сортов стали. Обычно это трехфазные печи.

Основные элементами печи являются:

- стальной кожух(7), внутри которого находятся огнеупорная футеровка (6), а сверху – свод печи (4), через который введены электроды;

- электроды (3), которые могут перемещаться вертикально с помощью механизма подъема (2);

- вспомогательные устройства, предназначенные для наклона печи, ее загрузки и выгрузки и другие.

Принцип действия состоит в следующем. Электрическая дуга горит между электродами и нагреваемым материалом (скрапом). Под действием температур скрап расплавляется, и жидкий металл стекает в подину. В шихте образуются колодцы, в которые опускают электроды до тех пор, пока они не достигнут расплавленного металла на подине печи. При повышении уровня расплавленного метла электроды автоматически поднимаются, что предотвращает короткое замыкание.

Горящая дуга не стабильна, длина ее меняется от короткого замыкания до обрыва. Причиной этого является обвал и перемещение скрапа.

Период расплавления считается законченным, когда весь металл в ванне печи перешел в жидкое состояние. Образующиеся шлаки всплывают на поверхность и затем удаляются.

Ванна с металлом образует естественную нулевую точку трехфазной цепи, поэтому печь оказывается включенной в трехпроводной системе трехфазного тока без «нулевого провода»
