Вопрос №25 Описать электрооборудование и работу главного привода схемы управления вертикально-фрезерного станка модели 654: исходное состояние; управление шпинделем (нажать кратковременно на Кн.П1)

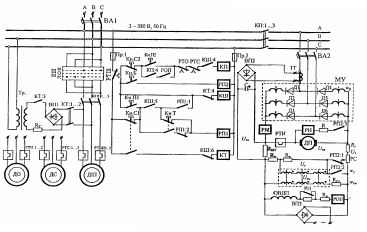

Рисунок 13 – Принципиальная электрическая схема управления ЭП вертикально-фрезерного станка модели 654
25.1 – Исходное состояние
Схема питается от сети: ~3ф 380 В, 50 Гц
Поданы все виды питания включены: 1) ВА1 и ВА2; 2) ВПЗ; 3) Выбрано направление вращения шпинделя: ВШ – «вправо». Трансформатор Тр. подключен. Схема готова к работе.
1) Включен ВА1 - выключатель автоматический (QF1), в результате замкнулись 3 его контакта, в результате:
1фаза(А) через ВА1, через узел на:
- ВШ– выключатель шпинделя;
- через ПР.1(FU1), через РТШ (КК) , через узел на:
- Кн.С1(SB), через узел на:-Кн.П1
- КШ:5
- на КП:1
2ф(В) через ВА1, через узел на:
- ВШ– выключатель шпинделя;
- на КП:2
- Тр
3ф(С) через ВА1, через узел на:
- ВШ– выключатель шпинделя;
- на КП:3
- Тр
Алгоритм:
ВА1:
1ф(А) – ВА1(QF1) - . – ВШ
. – ПР.1(FU1) – РТШ(КК) - . – Кн.С1(SB) - . – Кн.П1
. – КШ:5
. – КП:1
2ф(В) – ВА1 - . – ВШ
. – КП:2
. – Тр
3ф(С) – ВА1 - . – ВШ
. – КП:3
. – Тр
2) Включен ВА2 - выключатель автоматический (QF2), в результате замкнулись 3 его контакта, в результате:
1фаза(А) через ВА2 подана на: - ТТ(трансформатор тока), ВП2(выпрямитель
для цепи управления);
- МУ( магнитный усилитель для питания и регу-
лирования ДП
2ф(В) через ВА2 подана на МУ
3ф(С)
Алгоритм:
ВА2(QF2):
1ф(А) – ВА2 – ТТ - ВП2
- МУ
2ф(В) – ВА2 – МУ
3ф(С) - ВА2 - МУ
3)
1ф – ВА2 – ТТ - МУ – РМ – Rпт – ВП3 - . – РС – Rз – МУ – ВА2 – 3ф
25.2 – Управление шпинделем ( нажать кратковременно на Кн.П1)
Нажимаем на Кн.П1(SB), в результате замыкается ее контакт и :
- запитывается КШ контактор шпинделя по цепи: 1ф через Кн.П1, через узел, через КТ:4 , через КШ, через Пр.2 , через узел на 3ф;
Алгоритм:
Кн.П1(SB):
1ф(А) . - Кн.П1 - . - . – КТ:4 – КШ - . – Пр.2 – 3ф(С)
В результате запитывания КШ изменяются положения его контактов:
- замыкаются контакты КШ:1…3 и:
подключается к сети ДШ( АД с КЗ-ротором шпинделя, направление вращения которого определяет ВШ –«Л» или «П»);
готовится цепь торможения ДШ
- замыкается контакт КШ:4 и готовится цепь КП контактора пускового;
- замыкается контакт КШ:5 и собирается цепь РП1;
- размыкается контакт КШ:6 блокируется цепь КТ контактора торможения
( Пуск ДП двигателя подачи возможен только после пуска ДШ: цепь КП)
--------------------------------------------------------------------------------------------------------
Алгоритм:
КШ:
1ф . – КШ:1 - . – РТШ1 – ДШ
2ф . – КШ:2 – ДШ } 1,2, 3ф на ДШ – запитан, вращается вправо
3ф . – КШ:3 – РТШ2 - ДШ
В результате запитывания РП1 изменяются положения его контактов:
- замыкается контакт РП1:1 – собирается цепь самопитания;
- размыкается контакт РП1:2 – блокируется цепь наладочного режима
