Вопрос № 22 Описать электрооборудование и работу схемы управления токарно-револьверного станка модели 1п365: переключение ( нажать кратковременно на Кн. «перекл.»)

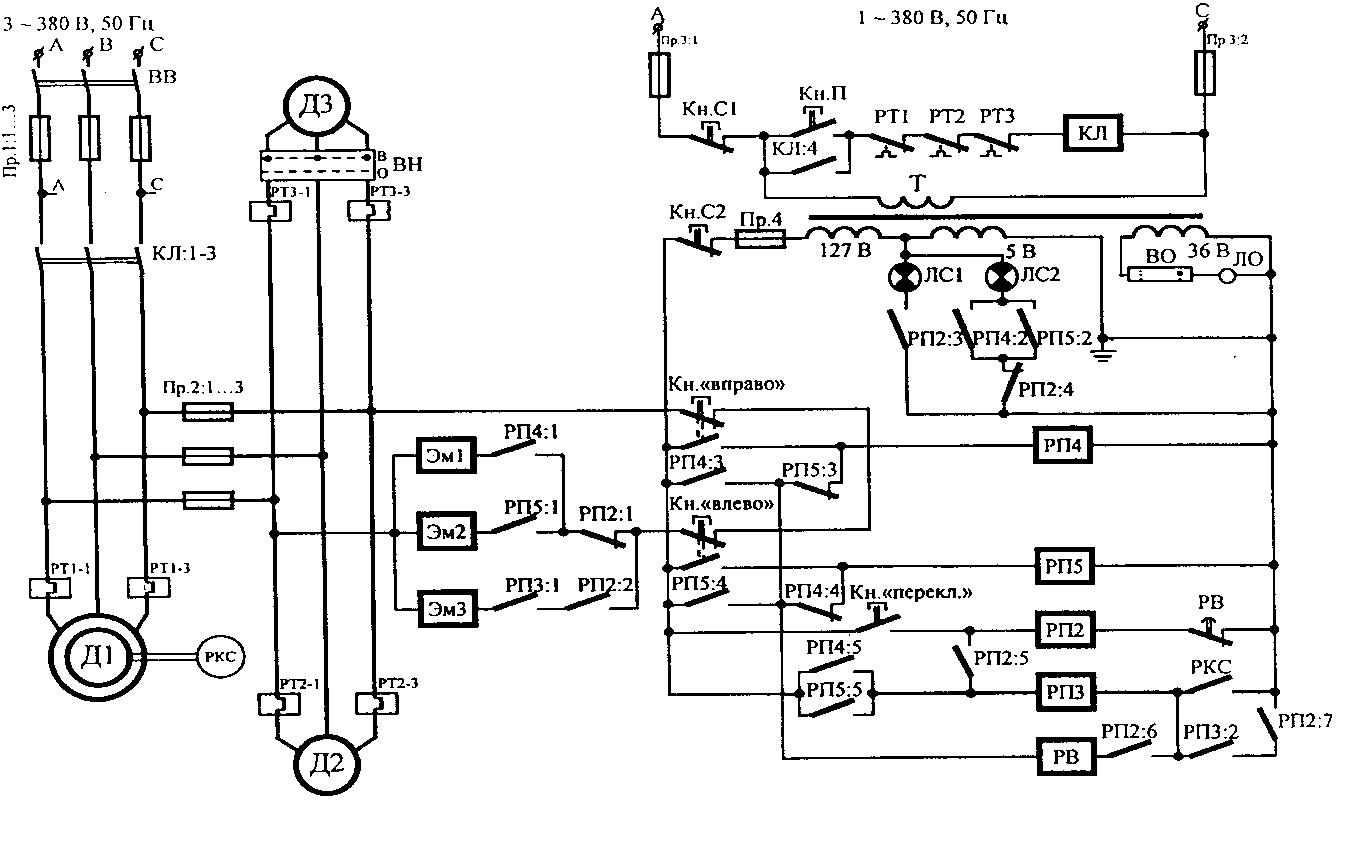

Рисунок 11- Принципиальная электрическая схема токарно-револьверного станка модели 1П365
22. 1 - Переключение (нажать кратковременно на Кн. «перекл.»)
В результате: запиталось РП2 (реле промежуточное цепей электромагнитов) и изменились положения ее контактов:
- РП2:1 – разомкнутся цепи Эм1,Эм2, в результате - фрикцион отключается
- РП2:2 – замкнулся, в результате запитался Эм3 – включился тормоз
- РП2:3 - замкнулся, в результате загорается ЛС1(HL1- лампа сигнализации)
- РП2:4 – разомкнулась, в результате гаснет ЛС2
- РП2:5 - замкнулся, в результате РП2 на самопитании
- РП2:6, РП2:7 - замкнулись, в результате запиталась РВ(реле времени), в результа-
те начат отсчет времени торможения, по истечении которого разом-
кнется цепь питания РП2 и затормозится шпиндель
В результате РП2:
- РП2:1 – замкнулся, собралась цепь Эм1, в результате - фрикцион включается на
вращение шпинделя в прежнюю сторону
- РП2:2 – разомкнулся, в результате не питается Эм3 отключился тормоз
- РП2:3 - разомкнулся, в результате гаснет ЛС1
- РП2:4 – замкнулась, в результате загорается ЛС2
- РП2:5 – размыкается цепь самопитания РП2
- РП2:6, РП2:7 - разомкнулись, в результате размыкается цепь питания РВ, в
результате готовится цепь питания РВ
Шпиндель вращается «вправо» с измененной скоростью обработки и подачи суппорта
Вопрос № 23 Описать электрооборудование и работу схемы управления токарно-револьверного станка модели 1П365: переключение (нажать кратковременно на Кн.С2, а затем кратковременно нажать на Кн. «влево»)
Рисунок 11- Принципиальная электрическая схема токарно-револьверного станка модели 1П365
23.1 – Переключение ( нажать кратковременно на Кн.С2, а затем кратковременно
на Кн. «влево»)
Это выполняется для реверса шпинделя
Кратковременно нажимаем на Кн.С2, в результате:
- отключается кратковременно ( на момент включения Кн.С2) питание цепей
управления, сигнализации, освещения
В результате теряет питание РП4, в результате:
- РП4:1 – размыкает цепь питания Эм1, в результате отключается фрикцион
- РП4:2 - гаснет ЛС2
- РП4:3 – размыкается цепь самопитания РП4
- РП4:4 - готовится цепь РП5
- РП4:5 – размыкается цепь РП3
Кратковременно нажать на Кн. «влево», в результате запиталась РП5, в результате:
- РП5:1 – замыкается, в результате собирается цепь Эм2, в результате включается
фрикцион
- РП5:2 – замыкается, в результате загорается ЛС2
- РП5:3 – блокирует цепь питания РП4
- РП5:4 – ставит на самопитание РП5
- РП5:5 – собирается цепь РП3, в результате:
- РП3:1 – готовится цепь Эм3
- РП3:2 – готовится цепь РВ
Шпиндель вращается «влево» с обрабатываемой деталью, подача суппорта от гидросистемы
