Вопрос №5 Объясните назначение, основные элементы, органы управления, режимы работы электрической схемы установки печи сопротивления.

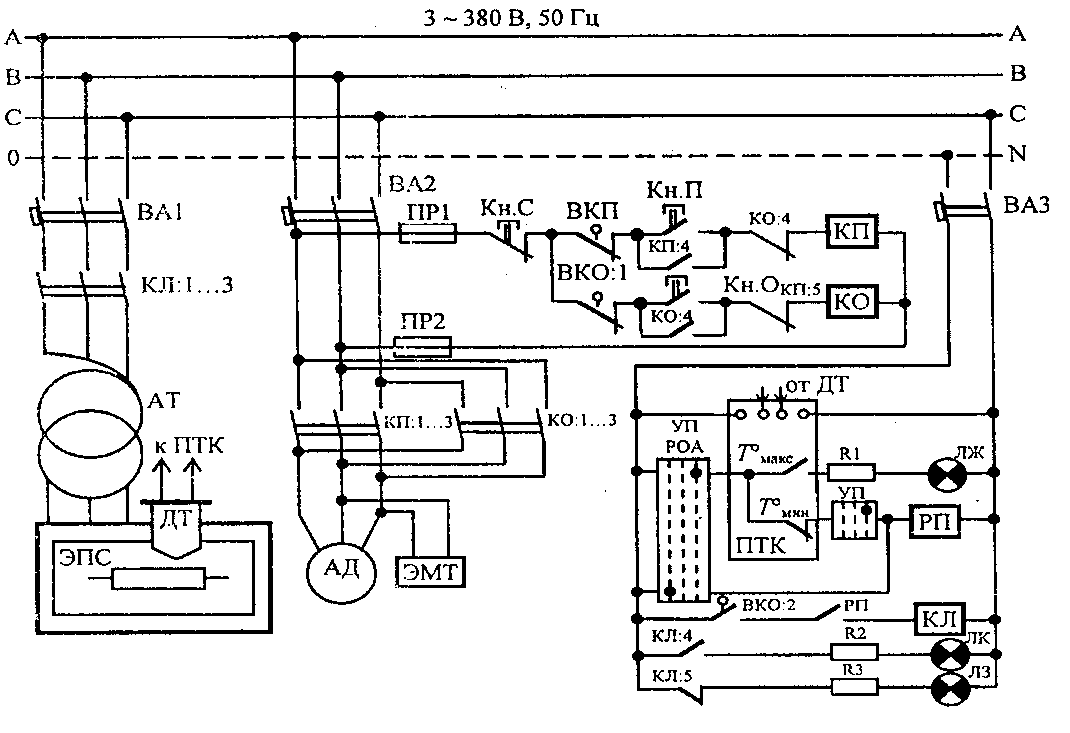

Рисунок - Принципиальная электрическая схема управления печью сопротивления
Назначение. Для управления, защиты и сигнализации камерной ЭПС. Основные элементы:
АТ- автотрансформатор трехфазный, для питания нагревательных печей;
АД с ЭМТ – асинхронный двигатель с электромагнитным тормозом, для подъема и опускания двери камеры, реверсивный;
КП и КО – контакторы подъема и опускания двери камеры;
ВКП и ВКО – выключатели конечные поднятого и опущенного состояния двери;
КЛ - контактор линейный для подключения и отключения АТ к сети;
РП – реле промежуточное, для коммутации цепи КЛ;
ДТ- датчик температуры печи;
Органы управления:
УП –универсальный переключатель («ручное»-0-«автоматическое»), для выбора режима управления;
ПТК - прибор теплоконтроля, для управления в автоматическом режиме;
Кн.П, Кн.О, Кн.С – кнопки «Подъема», «Опускания», «Стоп» двери. Режимы работы: - автоматичекий- основной, от ПТК;
- ручной – резервный, от УП.
Вопрос №6 Объясните принцип работы электрической схемы установки печи сопротивления: исходное состоянии, ввод в работу в «Автоматическом режиме».
Рисунок - Принципиальная электрическая схема управления печью сопротивления
6.1 - Исходное состояние
1. Схема питается от сети: ~3ф 380 В, 50 Гц
Включили автоматический выключатель: ВА1(QF1) в результате замкнулись его 3
контакта:
В результате:
- 1фаза(А) через уже замкнувшийся контакт ВА1 поступает на замыкающий контакт
КЛ:1
Алгоритм: 1ф(А) – ВА1 – КЛ:1
2ф(В) – ВА1 – КЛ:2
3ф(С) – ВА1 – КЛ:3
2. Включили автоматический выключатель: ВА2 (QF2) в результате замкнулись его 3 контакта:
В результате:
- 1 фаза(А) через замкнувшийся контакт автоматического выключателя ВА2, через узел поступает на : замыкающий контакт КП:1замыкающий контакт КО:3
Алгоритм: 1ф(А) – ВА2 – . - КП:1
. - КО:3
-через плавкую вставку предохранителя ПР1(FU1), через размы- кающий контакт кнопки Кн.С(SB), через узел, через размыкаюкающий контакт выключателя конечного поднятого ВКП(SQ) состояния двери, через узел, через узел на замыкающие
на замыкающие контакты: кнопки Кн.П ,КП:4 через размыкающий контакт выключателя конечного опущенного ВКО:1(SB1) состояния двери, через узелна замыкающие контакты: кнопки Кн.О , КО:4
Алгоритм:
- ПР1(FU1) – Кн.С (SB) – . - ВКП(SQ) – . - Кн.П(SB)
- КП:4
ВКО:1(SQ) - . - Кн.О(SB)
- КО:4
- 2ф(В) – ВА2 – . – КП:2
- КО:2
- 3ф(С) – ВА2 – . – КП:3
- КО:1
3. Включили автоматический выключатель: ВА3 (QF3) в результате замкнулись его 2 контакта, в результате:
Алгоритм :
N - ВА3 - . – ПТК ( прибор теплоконтроля) – 3ф(С) ПТК подключен
- УП (универсальный переключатель «Р-О-А») – «О» УП отключен
- ЛЗ (лампа зеленая) – 3ф(С) горит: ЛЗ – « ЭПС отключена»
Печь готова к работе
6. 2 - Ввод в работу в «Автоматическом режиме»
Установить УП – «А» - подключается ПТК и собирается цепь РП(Тмин) реле
Промежуточное Алгоритм:
УП - «А» :
.N – УП «А» - ПТК Тмин – УП - . – РП - . – 3ф(с)
Так как РП запиталась, то изменились положения ее контактов: контакт РП замкнулся в цепи питания КЛ контактора линейного для подключения и отключения АТ автотрансформатора к сети.
Алгоритм: РП:.N – ВКО:2(SQ:2) – РП – КЛ - . – 3ф (С)
Так как запитался КЛ, то изменились положения его контактов: описываем их положение:
Алгоритм: КЛ:
- 1ф (А) – КЛ:1 – АТ – ЭПС
- 2ф (В) – КЛ:2 – АТ – ЭПС ЭПС подключена к сети
- 3ф (С) – КЛ:3 – АТ – ЭПС
.N – КЛ:4 – R2 – ЛК (лампа красная) (HLR) - . – 3ф(С) ЛК- светится
- размыкается КЛ:4 ЛЗ (лампа зеленая ) – гаснет
ЭПС - подключена к сети, засвечена ЛК - «ЭПС включена», начат процесс разогрева.
