Вопрос № 19 Описать электрооборудование и работу схемы управления токарно-винторезного станка: исходное состояние; включение в работу; автоматическая остановка.

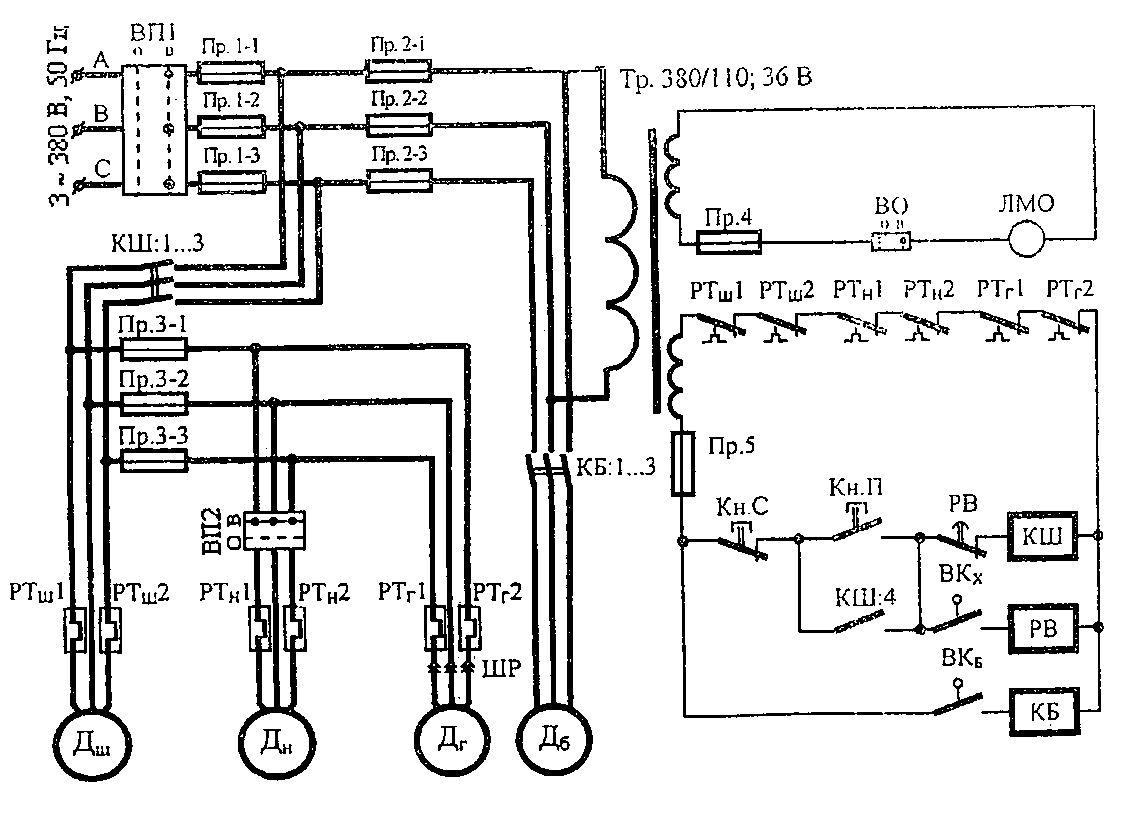

Рисунок 9 – Принципиальная электрическая схема управления ЭП токарно-винторезного станка
19.1 - Исходное состояние
Цепь питается переменным 3-х фазным напряжением 380 Вольт , 50Герц
Включаем выключатель пакетный питания станка ВП1, в результате 1фаза(А), через ВП1-В , через плавкую вставку предохранителя Пр.1-1(FU1-1),
через узел,
- на замыкающий контакт контактора двигателя шпинделя КШ:1;
- через плавкую вставку предохранителя Пр.2 -1,
через узел , через 1-ую обмотку трансформатора Тр.380/110;36 В,
через узел , через Пр.2-2, через узел , через Пр1-2, через ВП1-В
на 2фазу(С) --- запитали понижающий Тр.
на замыкающий контакт контактора быстрого
перемещения суппорта КБ:3
В результате Цепи управления и Освещения получили питание от трансформатора Тр.
Алгоритм:
- 1ф(А) – ВП1-В – Пр.1-1(FU1-1) - . – КШ:1
. - Пр.2-1 - . - Тр. - . - Пр2-2……..
. – КБ:3
Аналогично:
- 2ф(В) - ВП1-В – Пр.1-2 - . - Пр.2-2 - . – Тр. – Пр.2-1………
. – Кш:2
. – КБ:2
- 3ф(С) – ВП1-В – Пр.1-3 - . – Пр.2-3 – КБ:1
. – КШ:3
В результате Цепи управления и Освещения получили питание от трансформатора Тр.
19.2 - Включение в работу
Нажимаем на кнопку Кн.П, в результате замыкается ее контакт и запитывается КШ – контактор двигателя шпинделя:
Фаза110В с обмотки Тр, через Пр.5 , через узел, через размыкающий контакт кнопки
Кн. С, через замкнувшийся контакт Кн.П,
через узел, через размыкающий контакт РВ
реле времени, через катушку КШ контак-
тора двигателя шпинделя, через узел, через
размыкающие контакты реле тепловых:
РТг2, РТг1, РТн2, РТн1, РТш2, РТш1 на
обмотку Тр ф 110В
Алгоритм:
ф 110В Тр – Пр.5 - . – Кн.С - . – Кн.П - . – РВ – КШ - . – РТг2 – РТг1 – РТн2 – РТн1 – РТш2 – РТш1 – Тр ф 110В
-----------------------------------------------------------
В результате того, что запитали контактор КШ изменилось положение его контактов: ( замкнулись контакты КШ:1…3, 4 )
-------------------------------------------------------------------------------------------------------------------
Алгоритм:
КШ:
1ф КШ:1 - . – РТш1 – Дш (АД шпинделя)
. - ПР.3-1 - . – ВП2 – В ( выключатель пакетный пуска насоса охлажде-
ния ) – РТн1 – Дн ( АД насоса)
. – РТг2 – ШР( штепсельный разъем) – Дг ( АД гидроагрега-
та)
Аналогично:
2ф КШ:2 - . – Дш
. – Пр.3-2 - . – ВП2-В – Дн
. – ШР – Дг
3ф КШ:3 - . - РТш2 – Дш
. – ПР3-3 . – ВП2-В – РТн2 – Дн
. – РТг1 - ШР – Дг
1,2,3ф поданы на: Дш - пускается
Дн - пускается
Дг - пускается
КШ:4 – ставит на самопитание КШ
------------------------------------------------------------------------------------------------------------------
19.3 – Автоматическая остановка
По окончании обработки рукоятка управления муфтой отключается, при этом:
- замыкается контакт ВКх( выключателя холостого ходаQF) Дш ( приводного АД шпинделя М) на Х.Х., собирается цепь пневмореле РВ, в результате изменяется: размыкается по истечении времени ( 3…8 мин ) контакт РВ, который разомкнет цепь питания КШ( контактора двигателя шпинделя ), в результате разомкнутся его контакты: - КШ:1…3 и отключат от сети Дш и он останавливается
-КШ:4 размыкается цепь самопитания КШ
