1.5 Разбивка передаточного числа редуктора по ступеням
Общее передаточное число редуктора должно быть разбито на ступени.
В многоступенчатых редукторах общее передаточное число равно произведению передаточных чисел составляющих его ступеней. Для двухступенчатого редуктора
.
Передаточные
числа быстроходной
и тихоходной
ступеней двухступенчатых редукторов
различных видов определяют по выражениям,
приведенным в таблице 1.5.
Таблица 1.5 – Передаточные числа двухступенчатого редуктора
Вид редуктора |
Схема |
Передаточное число |
|
|
|
||
1 |
2 |
3 |
4 |

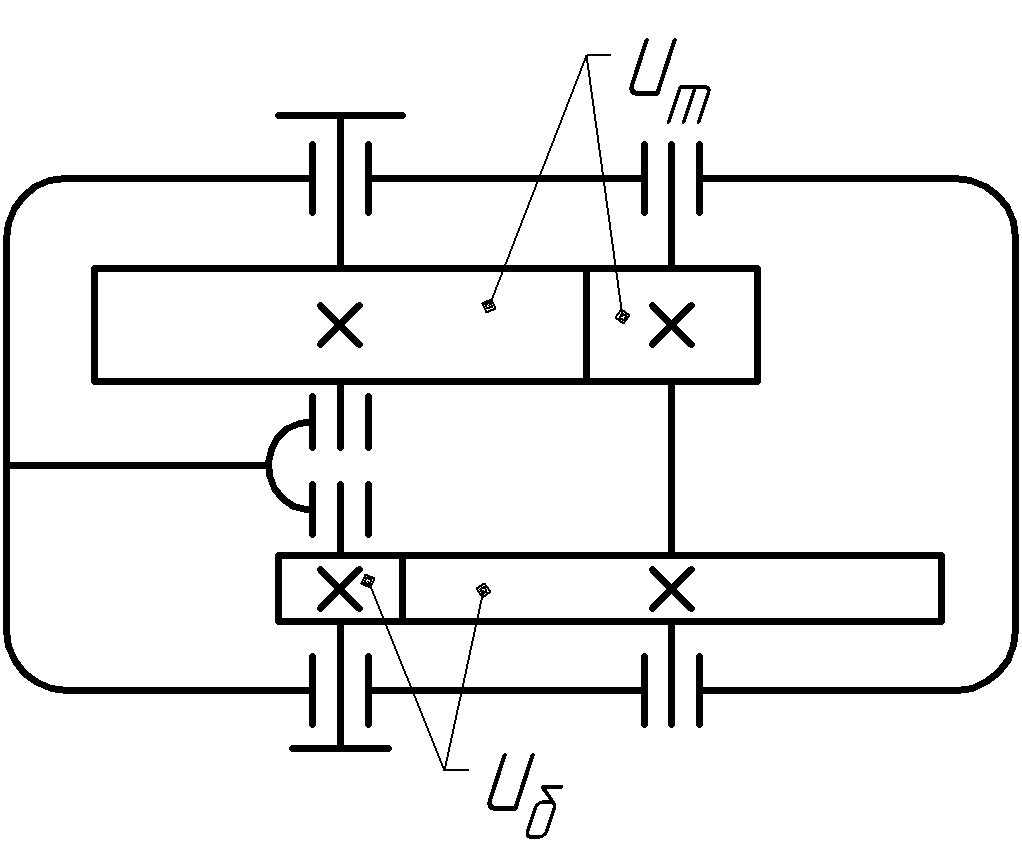

Двухступенчатый горизонтальный и вертикальный по развернутой схеме, шевронный |
|
|
|

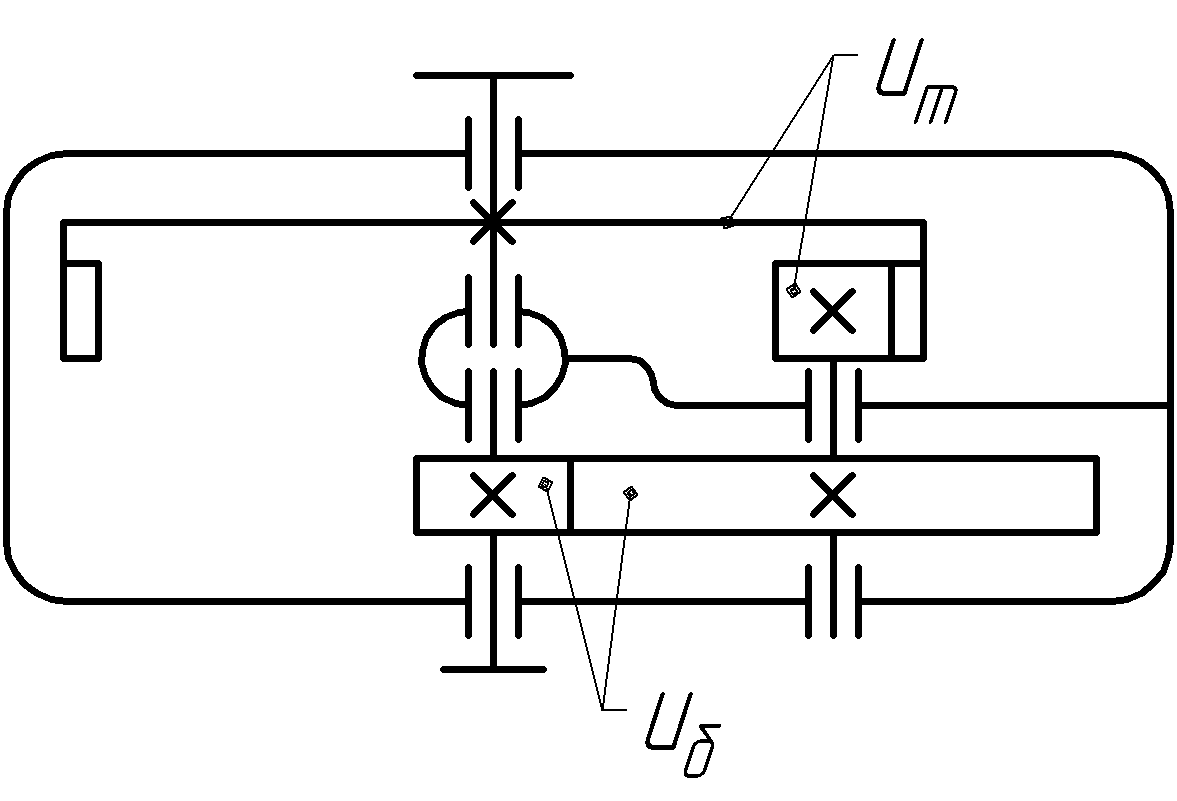

Двухступенчатый соосный с внешним зацеплением |
|
|
|
Двухступенчатый соосный с внутренним зацеплением |
|
|
|
Продолжение таблицы 1.5 |
|||
1 |
2 |
3 |
4 |

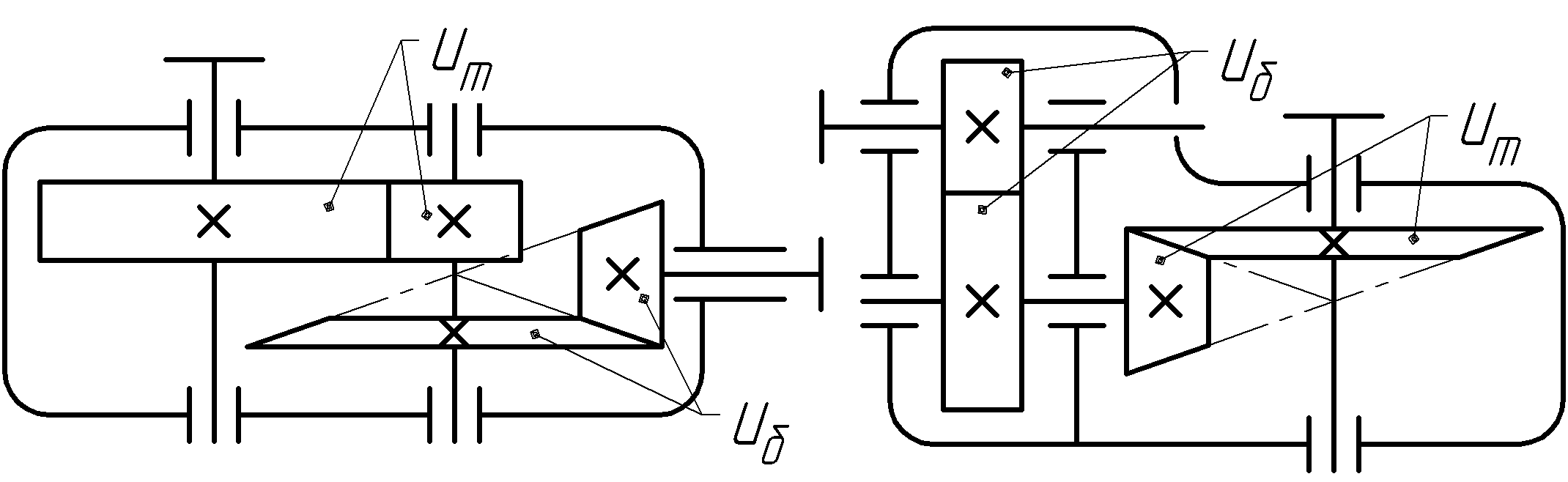

Коническо-цилиндрический и цилиндро-конический |
|
|
|

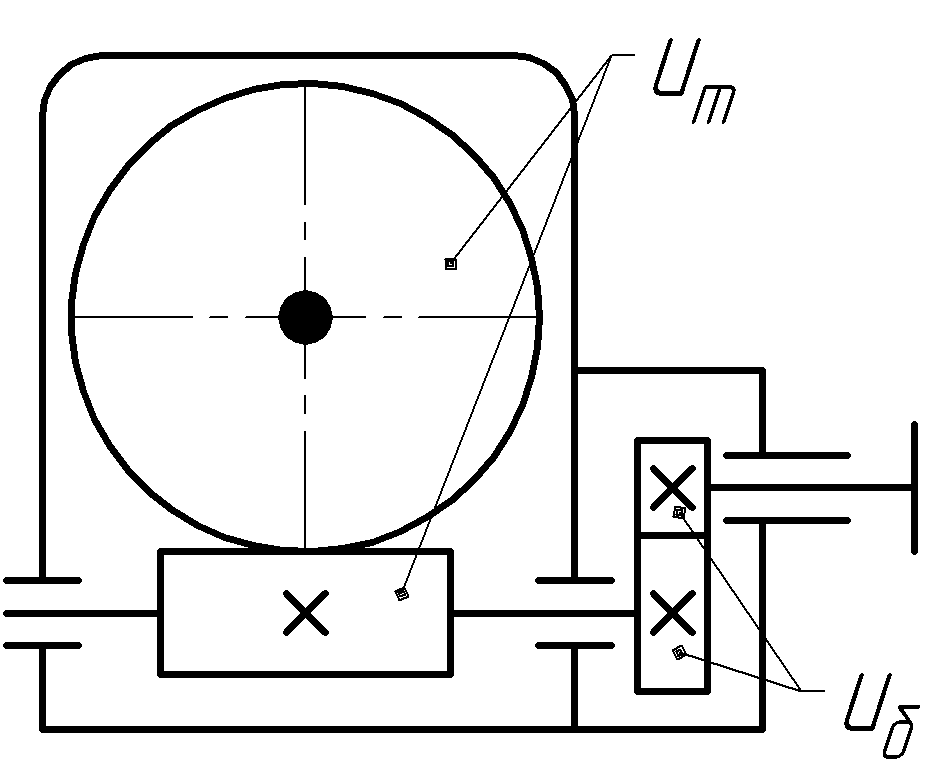

Цилиндрическо-червячный |
|
1,6 – 3,15 |
|

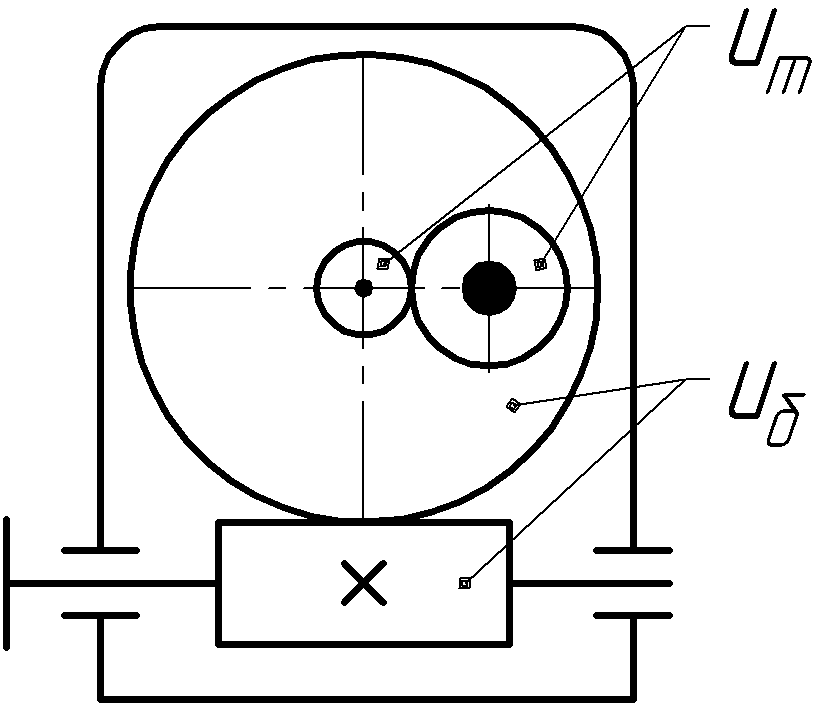

Червячно-цилиндрический |
|
12 – 36 |
|
Вместе с тем, необходимо следить за тем, чтобы значения передаточных чисел для передач различных типов находились в допустимых пределах, указанных в таблице 1.6.
Таблица 1.6 – Рекомендуемые значения передаточных чисел механических передач
Тип передачи |
Передаточное число |
|
среднее значение |
наибольшее значение |
|
Цилиндрическая прямозубая |
3 – 4 |
10 |
Цилиндрическая косозубая |
3 – 5 |
10 |
Коническая прямозубая |
2 – 3 |
6 |
Коническая с круговым зубом |
3 – 5 |
10 |
Червячная закрытая |
10 – 40 |
80 |
Червячная открытая |
10 – 40 |
120 |
Плоскоременная |
2 – 5 |
6 |
Плоскоременная с натяжным роликом |
4 – 6 |
8 |
Клиноременная |
2 – 5 |
7 |
Цепная |
2 – 6 |
8 |
Фрикционная с цилиндрическими колесами |
2 – 4 |
10 |
Частоты
вращения валов коробок передач
представляют геометрический ряд со
знаменателем прогрессии
.
Потому, если частота вращения входного
вала
,
то другие частоты вращения соответственно
равны
и т.д. Наиболее употребительные значения равны 1,41; 1,34; 1,25; 1,18.
В цилиндрических передачах необходимо также следить за максимальным значением передаточного числа одной ступени в зависимости от твердости зубьев колес по рекомендациям, приведенным в таблице 1.7.
Таблица 1.7 – Наибольшие значения передаточных чисел в одной ступени цилиндрических передач
Тип передачи |
Твердость |
|
Тихоходная и промежуточная во всех редукторах |
НВ≤350 НВ>350* HRC>56-63 |
6,3 6,3 5,6 |
Быстроходная во всех редукторах кроме соосных |
НВ≤350 НВ>350* HRC>56-63 |
8,0 7,1 6,3 |
Быстроходная в соосных редукторах |
НВ≤350 НВ>350* HRC>56-63 |
10 9 8 |
Открытая |
НВ≤350 |
25 |
* Указанная твердость не должна превышать HRC56 |
||
