6. Уход за магнитным компасом

Для любительского судна магнитный компас — основной прибор. Поэтому за ним нужно ухаживать и содержать его в исправности и чистоте.

Котелок компаса надо оберегать от резких толчков, все окрашенные части стекла ежедневно протирать мягкой чистой тряпочкой, чтобы на них не было пыли и воды.

Призму протирают мягкой фланелью. Дверцы нактоуза должны быть всегда закрыты на ключ.

Бруски мягкого железа и магниты — уничтожители девиации не должны сдвигаться с места.

При работе с магнитным компасом нельзя держать при себе или около него различные металлические предметы, так как это вызовет значительное отклонение компасной стрелки.

Необходимо периодически удалять воздушные пузырьки из котелка. По окончании навигации бруски мягкого железа и магниты-уничтожители слегка смазываются техническим вазелином, а нактоуз накрывается парусиновым чехлом. Котелок и пеленгатор снимаются и хранятся в специальных ящиках.

Гирокомпас

Г ироскопический компас (гирокомпас) - компас, указывающий направления в море и работающий независимо от сил земного магнетизма и магнитного поля на судне.

Принцип действия гирокомпаса основан на использовании следующих свойств быстро вращающегося тела - гироскопа:

1. ось быстро вращающегося ротора гироскопа сохраняет неизменным заданное неизменным заданное в начальный момент направление;

2. под действием внешней силы, приложенной к гироскопу (подвешивается груз), главная ось поворачивается перпендикулярно к направлению действия силы, что и используется для превращения гироскопа в гирокомпас.

На работу гирокомпаса оказывает влияние скорость судна, маневрирование, качка, широта места и т.д. Часть этих погрешностей устраняется при помощи специальных устройств, часть учитывается поправкой гирокомпаса.

Работа (показания) гирокомпаса постоянно (особенно при каждом изменении курса) контролируется путем сличения курсов с магнитным компасом. В комплект гирокомпаса входят: основной компас, приборы управления, контроля и питания, приборы курсоуказания.

Гирокомпас имеет ряд преимуществ перед магнитным компасом:

• большая устойчивость на меридиане;

• отсутствие влияния на компас магнитного склонения и судовой девиации;

• возможность использовать в различных помещениях судна дублирующих показания компаса приборов - репитеров;

• возможность вести непрерывную автоматическую запись курса судна во время плавания с помощью курсографа и использовать специальный прибор - авторулевой, который обеспечивает автоматическое управление рулевым приводом, удерживая судно на заданном курсе без участия рулевого.

Недостатки: сложность конструкции и потребность в электрическом токе.

ПРИБОРЫ ДЛЯ НАБЛЮДЕНИЯ И ИЗМЕРЕНИЯ РАССТОЯНИЯ И ВРЕМЕНИ

Б инокль

Бинокль служит для наблюдения отдаленных береговых и навигационных ориентиров. Наиболее удобным для пользования является призматический бинокль с сеткой. У любителя бинокль часто является единственным прибором, при помощи которого можно определить расстояние на море. Бинокль состоит из двух зрительных труб, подвижно соединенных между собой. Внутри труб смонтирована система увеличивающих линз и призм.

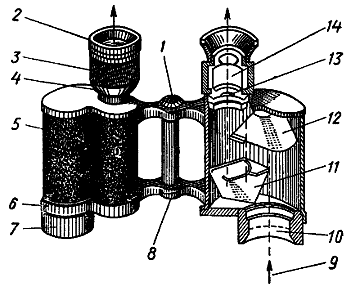

Призматический бинокль: 1 — винт шайбы шарнира; 2 — наглазник; 3 — кольцо с накаткой; 4 — диоптрийное стекло; 5 — окулярная крышка; 6 — крышка объектива; 7 — наружное кольцо оправы объектива; 8 — шарнир; 9 — ход лучей; 10 — объектив; 11 —призма объективная; 12 — призма окулярная; 13 — линза; 14 — окуляр

При помощи винтовой нарезки оправы окуляров изображение можно сфокусировать по своим глазам для каждой трубы в отдельности. В поле зрения окуляра помещена сетка делений. Расстояние между короткой и длинной черточками равно пяти тысячным расстояния до предмета, а между длинными черточками — десяти тысячным.

Б инокль с сеткой позволяет быстро определить расстояние до предмета, его длину или высоту, Расстояние до цели S находят по формуле: S = (1000*h)/n, где h — высота предмета; n — число делений по шкале, перекрывающих изображения предмета.

Пример 1. Определить расстояние до судна, если его мачта имеет высоту 16 м и занимает 2 деления сетки бинокля. Решение. S= (1000*16)/2 = 8000 м

Пример 2. Определить расстояние до маяка, если его высота 60 м и он занял 3 деления сетки бинокля.

Решение. S= (1000*60)/3 = 20000 м.

Пример 3. Определить расстояние до того же маяка, если он занял 15 делений сетки бинокля.

Решение. S = = 4000 м

Пример 4. Расстояние до маяка равно 10000 м. По биноклю маяк занял 10 делений, определить его высоту.

Решение. h = (10*10000)/1000 = 100 м.

Для быстрых подсчетов полезно запомнить, что расстояние до предмета в километрах равняется отношению его длины или высоты в метрах к числу делений.

Бинокль требует бережного к себе отношения.

• Он боится тряски, сырости, ударов, прямых солнечных лучей.

• Линзы бинокля надо периодически осторожно протирать чистой стираной фланелевой тряпочкой.

• Пыль со стекол удаляют мягкой кисточкой, а масляные пятна — чистой батистовой тряпочкой, слегка смоченной в эфире или спирте.

• Протирать надо осторожно, так как спирт может попасть в оправу и растворить состав, которым склеены линзы.

• При неаккуратном протирании на линзах образуются незаметные царапины и снижается прозрачность стекол. Самим разбирать бинокль не следует.

Приборы для измерения времени

Измерение времени на судне необходимо для решения навигационных, астрономических, эксплуатационных задач.

На судах морского и внутреннего водного транспорта используются следующие системы времени.

1. Гринвичское или всемирное время (Тгр) - время нулевого меридиана.

2. Местное время (Тм) - время на данном меридиане.

3. Поясное время (Тп) - местное среднее время центрального меридиана данного часового пояса.

4. Московское время (Тмоск) - декретное время второго часового пояса, принятое в России при составлении расписаний транспорта.

5. Судовое время (Тс) - время того часового пояса, по которому фактически поставлены судовые часы в данный момент.

Для измерения времени применяются различные приборы.

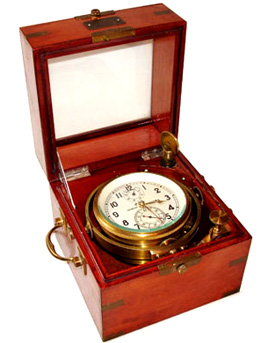

М орской хронометр Этот прибор служит для определения достаточно точного гринвичского времени, его часто называют хранителем всемирного времени. Высокая точность хода и его равномерность обеспечиваются специальными регуляторами. Большой циферблат разбит на 12 часовых делений и имеет часовую и минутную стрелку. На одном из двух малых циферблатов стрелка отсчитывает секунды, на другом - время, прошедшее с момента последнего завода хронометра. Хранится хронометр в специальном ящике на кардановом подвесе, который обеспечивает состояние покоя часовому механизму во время качки. Заводится хронометр ежесуточно в одно и тоже время (как правило, в 8 часов).

Поправка хронометра (разность между Тгр и показанием хронометра) определяется по радиосигналам точного времени и каждые сутки фиксируется в специальном журнале.

Палубные часы. Устанавливаются по гринвичскому времени, и при отсутствии на судне хронометра, выполняют его функцию. Механизм часов имеет повышенную точность. Циферблат разбит на 12 делений и имеет часовую, минутную и центральную секундную стрелки.

Судовые или морские часы. Назначение судовых часов - показывать судовое время, по которому организуется служба и повседневная жизнь на судне. Их устанавливают в каютах и служебных помещениях. Часы имеют круглый циферблат, разбитый на 12 или 24 часовых деления, часовую, минутную и центральную секундную стрелки. Как правило завод часов недельный.

Кроме указанных приборов, на судах применяются наручные часы и секундомеры, назначение и устройство которых известно каждому.
