37. Построение коммутационного поля ги на мкс по 2-звенной схеме. В чем отличие способа включения мкс на ступени ги от ступени пи, почему применяется другой способ?
На ступени группового искания нагрузка уже сжата, т.е. на вход ГИ поступает уже сжатая нагрузка, поэтому на них применяется другая схема подключения ГС.
Здесь у нас будут входы – по вертикалям, а выходы – по горизонталям. Это нужно для создания необходимой нагрузки, т.е. чтобы входов было меньше чем выходов (т.к. вертикалей меньше всегда чем горизонталей)..

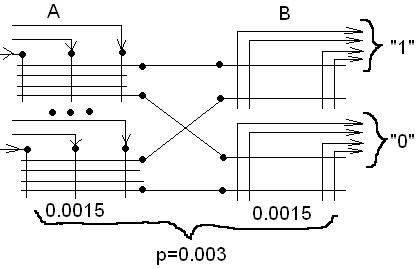

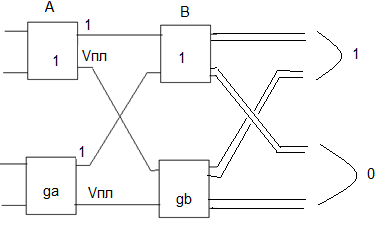

Двухзвенчатая схема построения поля ГИ на МКС:

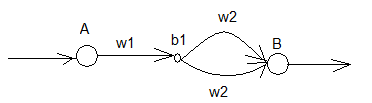

Вероятностный граф:
Из графа можно заметить, что как бы мы не уменьшали w2, все равно все зависит от w1. В этой схеме существуют внутренние блокировки, когда один входной вызов с коммутатора звена А занимает промежуточную линию к одному направлению, делая ее недоступной для всех других вызовов и хотя свободные СЛ есть, они – недоступны. и нет обходных путей. Поэтому такая схема никогда не используется.
38. Логика расчета ступени ги, построенной на мкс по 2-звенной схеме. Как производится оптимизация такого коммутационного поля?
Н
а
ступени ПИ происходит сжатие нагрузки.

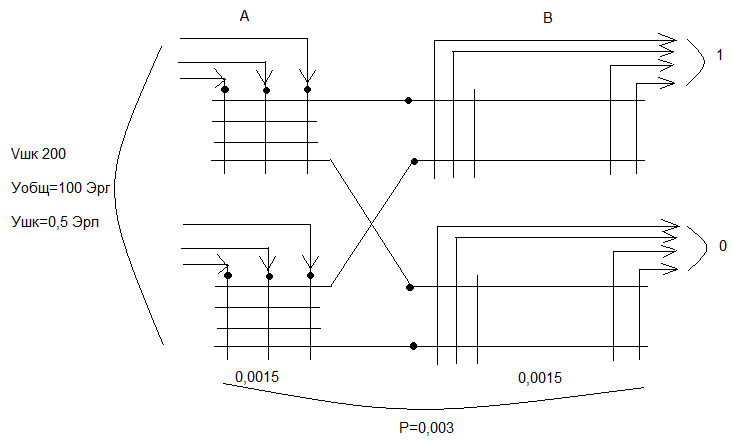

На вход ГИ поступает уже сжатая нагрузка, поэтому на них применяют другую схему включения МКС: вход по вертикалям, а выход по горизонталям.
У (V=10, P=0,0015)=3,26 Эрл
nшк=3,26/0,5=6,51 – показывает сколько должно входить вертикалей в один МКС
ga=200/6,51=30,7 – необходимо поставить 30 коммутаторов звена А.
Строим вероятностный граф для этой схемы. Задача коммутации – выбрать одно направление.
В этой схеме существуют внутренние блокировки: 1 входящий вызов с коммутатора звена А занимает промежуточную линию к одному направлению, делая ее недоступной для всех других вызовов и хотя свободные СЛ есть, они недоступны. Поэтому такая схема никогда не используется.

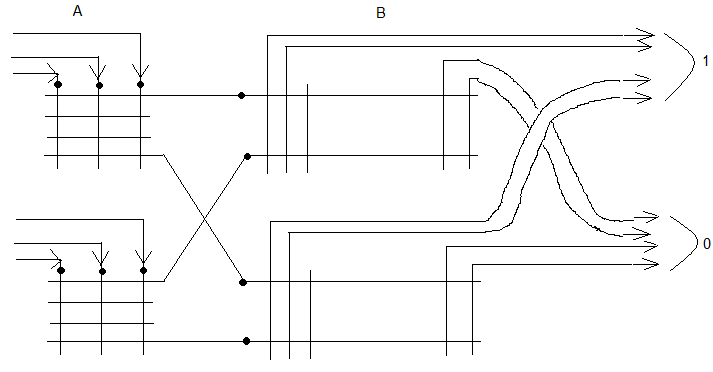

В такой схеме очень удобно регулировать пропускную способность ЛС по направлениям. В направлении ОСС можно включить по одной горизонтали. В направлении АТС расположенном в спальном районе можно включить 3-4 горизонтали. В одном и том же направлении с одних коммутаторов звена В может идти больше линий, а с других меньше, поэтому w2 – 3-линейные блоки, w3 – 4-линейные блоки и рассчитываются они по разному.
39. Построение коммутационного поля ЛИ на МКС. В чем проблема 2-звенной схемы при линейном искании? Какие возможны способы ее решения? Привести примеры расчетов, подтверждающие эффективность решения проблемы.
Двухзвенная схема ЛИ на МКС:
В данной схеме есть недостаток – внутренние блокировки. Если один из абонентов займет промежуточную линию, то другие абоненты на этом же коммутаторе звена A станут недоступны к ШК, подключенными к первому коммутатору звена B, хотя в действительности они свободны. Эти ШК свободны абонентам с других коммутаторов. Такая схема имеет переменную доступность и в час наибольшей нагрузки ее пропускная способность меньше, чем у полнодоступной схемы.
Как простейшим вариантом решения это проблемы можно предложить – увеличение количества звеньев. Увеличив число звеньев до 3-х у нас появятся 6 обходные путей и абонентам звена А будут доступны ШК, подключенные к 1-му коммутатору звена В.
Нарисуем вероятностный граф для двухзвенной схемы:
Общая вероятность потерь будет равна вероятности прохождения (предоставления каналов). P =1-(1-w1)*(1-w2). w1 определяется входящей нагрузкой с других ступеней искания и теоретически равно абонентской нагрузке = 0,1. Уменьшить w1 можно, уменьшая входную нагрузку, поэтому w1 уменьшать безсмысленно. w2 при расчетах принимается равной 0.
Нарисуем вероятностный граф для трехзвенной схемы:
Как видим что у нас увеличилось число обходных путей.
