Додаток б
ВИХІДНІ ДАНІ
До завдання на дипломне проектування
Б.1. Ситуаційна схема
Б.2. Схема генплану
Таблиця Б.1
Експлікація до генплану
1 |
Навчальний корпус "Л" |
10 |
Спортивний комплекс |
2 |
Центральний навчальний корпус |
11 |
Модуль кафедри "технологія машинобудування" - "М" |
3 |
Навчальний корпус "П" |
12 |
Контрольно-пропускний пункт |
4 |
Навчальний корпус "А" |
13 |
Слюсарна майстерня і склади |
5 |
Навчальний корпус "Ф" |
14 |
Автостоянка |
6 |
Навчальний корпус "В" |
15 |
Лабораторія "Р" кафедри "машинобудування" |
7 |
Лабораторія кафедри будівельних машин та обладнання |
16 |
Трансформаторна |
8 |
Котельня |
17 |
Вежа радіозв'язку |
9 |
Гараж |
18 |
Стадіон |
Б.3. Схема рельєфу місцевості

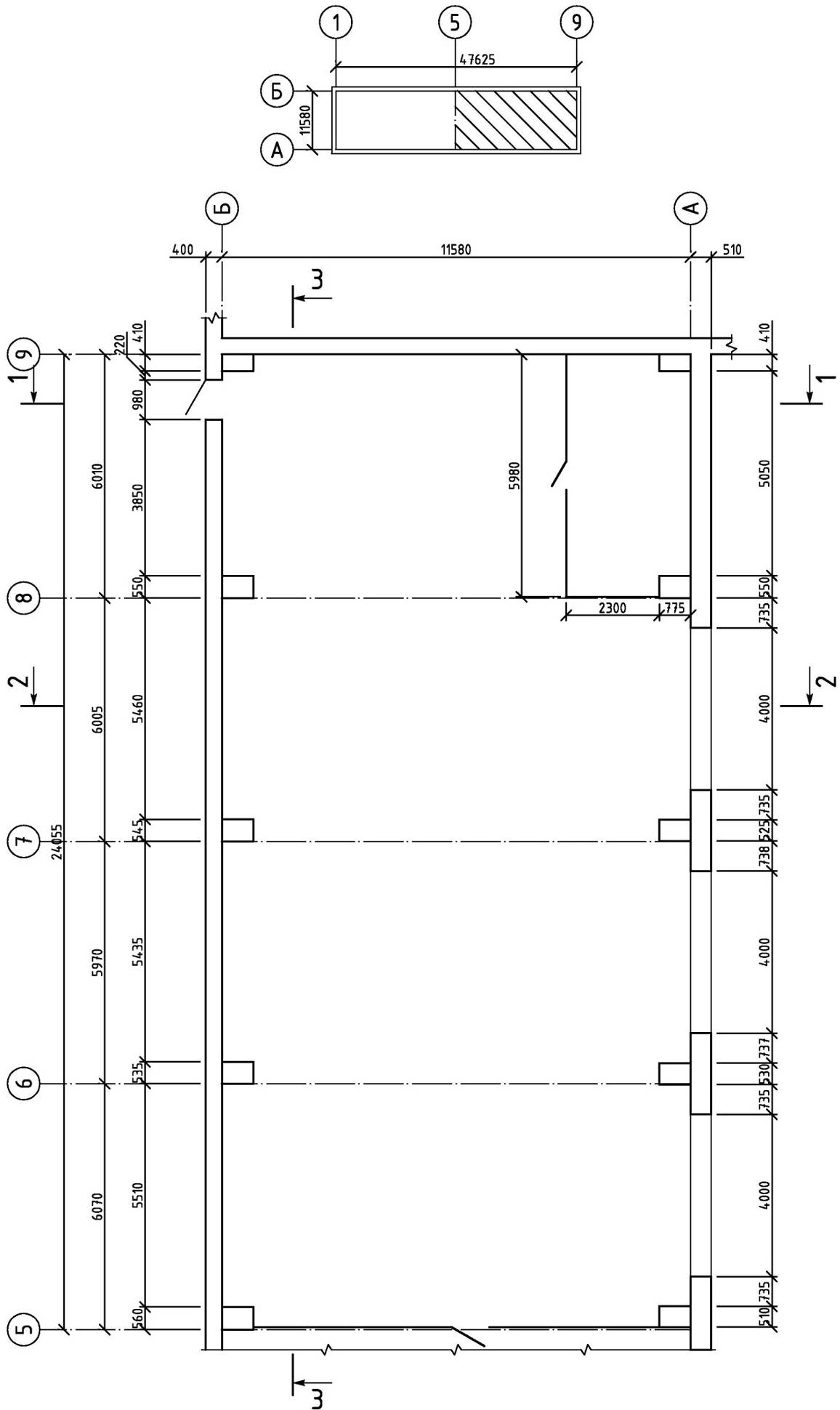

Б.4. План на відмітці 0,000
Б.5. Розрізи 1-1, 2-2
Б.6. Розріз 3-3
|
|
Б.7. ВІДОМІСТЬ ДЕФЕКТІВ
Позиція дефекту на обмірному кресленні |
Характер пошкоджень і дефектів, їх місце розташування та розміри |
Можливі причини виникнення |
Рекомендації щодо усунення дефектів і пошкоджень * |
1 |
2 |
3 |
4 |
1 |
Поодинокі силові тріщини, які перетинають 2-3 ряди кладки стіни між осями 7 та 8 по осі Б |
Перевантаження кладки |
|
2 |
Відшарування захисного шару бетону нижньої арматури підкранової балки Б1 на глибину 40 мм |
Зволоження конструкцій атмосферною вологою |
|
3 |
Корозія нижньої поздовжньої арматури підкранової балки з утратою площі перерізу до 10% |
|
|
4 |
Відшарування бетону поздовжнього ребра плити П1 на глибину до 20 мм на ділянці площею 0,5 м2 |
Зволоження конструкцій атмосферною вологою |
|
5 |
Корозія нижньої поздовжньої арматури плити з утратою площі перерізу до 15% |
|
* заповнюється в ході виконання дипломного проекту
Додаток В
Календарний план виконання дипломного проекту студентом_________________________________________
№ п/п |
Назва розділів дипломного проекту, зміст виконаної роботи |
Об’єм |
Термін виконання |
||
Поясн. записка (стор.) |
Креслень (аркушів А1) |
% |
|||
1 |
Вступ. Вивчення вихідних даних, підбір літератури |
|
|
|
|
2 |
Архітектурно-планувальні та технічні рішення до і після реконструкції чи ремонту об’єкту |
|
|
|
|
3 |
Проектування ремонту, підсилення чи заміни конструкцій будівлі Порівняння варіантів підсилення чи заміни конструкцій (за необхідністю) НДРС (за необхідністю) |
|
|
|
|
4 |
Основи і фундаменти |
|
|
|
|
5 |
Організація і технологія реконструкції чи ремонту об’єкта |
|
|
|
|
6 |
Економіка реконструкції чи ремонту об’єкта |
|
|
|
|
7 |
Заходи щодо техніки безпеки й охорони праці |
|
|
|
|
8 |
Заходи щодо цивільної оборони |
|
|
|
|
9 |
Заходи щодо охорони навколишнього середовища |
|
|
|
|
10 |
Оформлення проекту. Виправлення зауважень. Рецензування. Попередній захист |
|
|
|
|
Студент-дипломник _______________________
(підпис)
Керівник проекту _______________________
(підпис)
