2.1.4. Виды резьбовых соединений

С помощью резьбовых соединений скрепляют различные материалы как однородные, так и разнородные: металл с металлом, дерево с деревом, пластик с пластиком, стекло с металлом, дерево с металлом и т. д.

Резьбовые соединения подразделяются на болтовые, винтовые, шпилечные, соединения на винты для дерева (шурупы).

Распространенными крепежными резьбовыми элементами являются болты, винты, шпильки, гайки и т.п.

Под болтом или винтом понимают стержень с головкой и одним резьбовым концом. Шпилька имеет два резьбовых конца.

При болтовом соединении не требуется нарезать резьбу в соединяемых деталях, но оно больше искажает внешние очертания, чем винтовое соединение, и увеличивает массу изделия.

Винты применяют в тех случаях, когда постановка болта невозможна или нерациональна. На рис. 2 показаны условные изображения болтовых и винтовых резьбовых соединений.

а б

Рис. 2. Условное изображение резьбовых соединений на чертежах:

а – болтовое соединение; б – винтовое соединение

Если при эксплуатации деталь часто снимают и снова ставят на место, то используют соединение с помощью шпилек, т. к. винты при многократном завинчивании могут повредить резьбу внутри детали. На рис. 3 показан пример условного изображения шпилечного соединения на чертеже.

а б

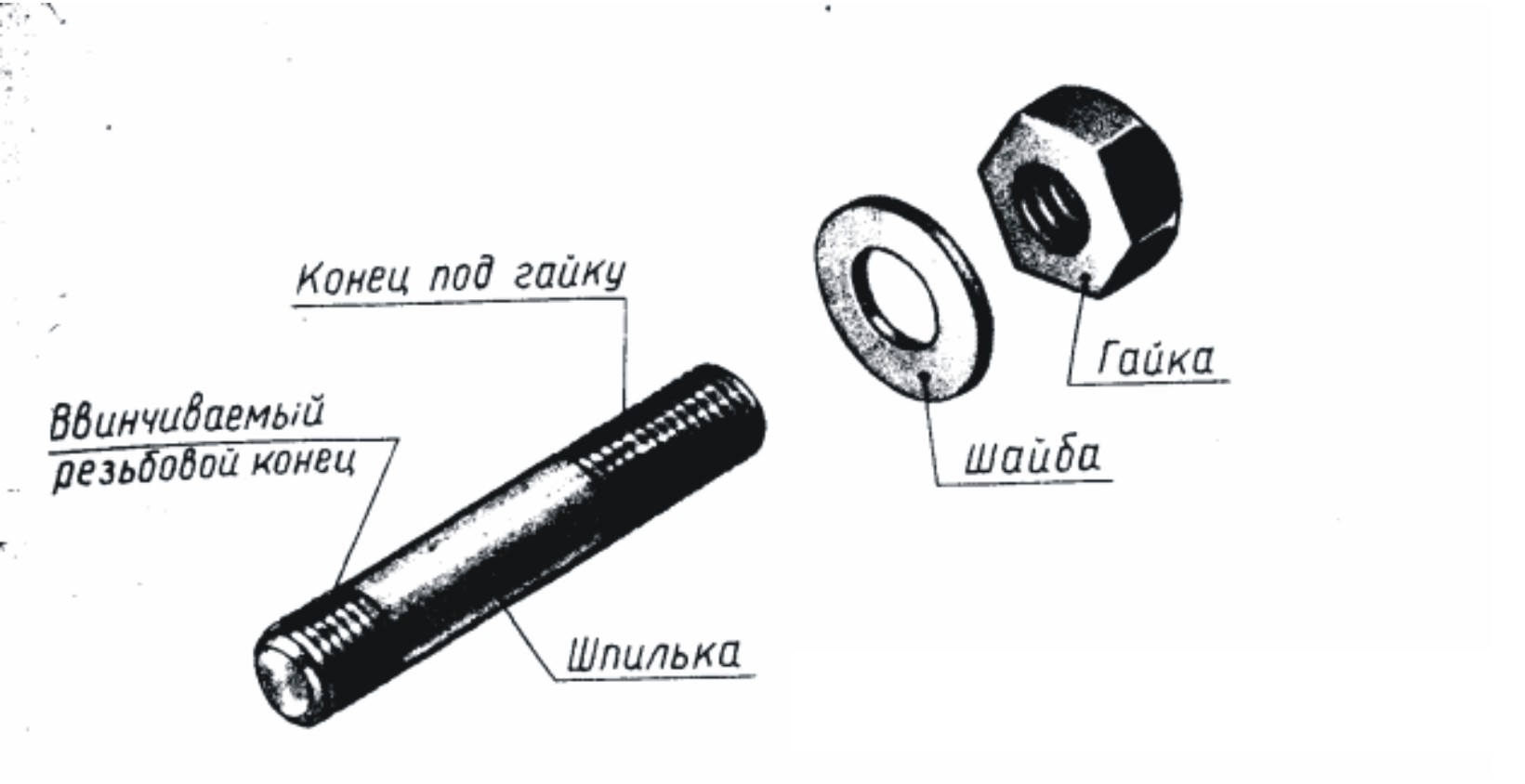

Рис. 3. Соединение шпилькой: а – элементы шпилечного соединения; б – условное изображение шпилечного соединения при помощи корончатой гайки и шплинта

2.1.5. Способы изготовления резьб

Основными способами изготовления резьбы являются:

• нарезка вручную плашкой или метчиком;

• нарезка на токарных станках;

• нарезка на резьбофрезерных станках;

• литье;

• выдавливание;

• нарезка на резьбонакатных станках-автоматах.

Изготовление резьбы вручную трудоемко и применяется в единичном производстве и ремонтных работах. Нарезка резьбы на токарных станках применяется в мелкосерийном производстве.

Резьбофрезерование – это метод изготовления резьбы с помощью многолезвийного вращающегося инструмента. Применяется для нарезки винтов больших диаметров с повышенной точностью к резьбе. На станках изготавливают как короткие, так и длинные резьбы, это относится как к наружной, так и к внутренней резьбе. В первую очередь резьбофрезерование применяется при обработке заготовок, которые трудно или невозможно обработать другими методами получения резьбы.

Для неметаллических материалов используют способ литья, особенно такой способ актуален для деталей из стекла, пластмассы, керамики и др.

Выдавливание применяется для тонкостенных деталей, полученных обработкой давлением или штамповкой из жести, пластмассы и др.

При нарезке на резьбонакатных станках-автоматах накатка не срезает слой материала, а вдавливает его. Данный способ является высокопроизводительным и дешевым. Кроме того, накатка упрочняет детали и является безотходным производством.

При выборе способа изготовления резьбы необходимо представлять, в каких механизмах или изделиях будет использоваться резьбовое соединение, будет ли изделие выпускаться серийно или в единственном экземпляре, какие нагрузки будет испытывать соединение при статичных или динамичных нагрузках.
