Система керування електроприводом з підпорядкованим регулюванням
10.1. Структурна схема системи підпорядкованого
Регулювання
Недоліком системи керування електроприводом з сумуючим під-силювачем є складність формування перехідних процесів, бо керую-чий вплив на систему залежить від багатьох зворотних зв’язків. Це ускладнює їх реалізацію та налагодження роботи системи. Щоби мати можливість окремо розрахувати і налагоджувати зміни струму і швидкості, використовують систему підпорядкованого регулюван-ня.

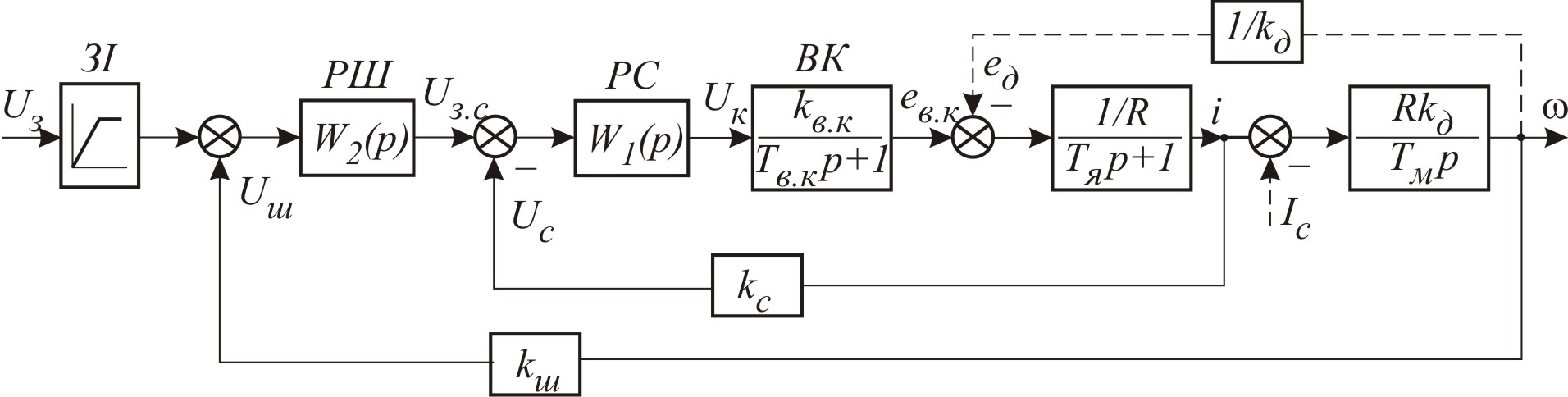

Рис.10.1. Структурна схема системи з підпорядкованим регулюванням струму і швидкості
Система керування електроприводом з підпорядкованим регулю-ванням має два контури регулювання: внутрішній – контур регулю-вання струму якоря, і зовнішній – контур регулювання швидкості.
До
складу внутрішнього контуру входять
регулятор струму РС, керований випрямляч
ВК, якорне коло двигуна і від’ємний
зв’язок за струмом з коефіцієнтом
передачі
.
На вході цього контуру (вхід РС)
порівнюється напруга виходу регулятора
швидкості РШ
з напругою зворотного зв’язку за струмом
.
Їх різниця
визначає величину струму в контурі і
забезпечує його стабілізацію.
Зовнішній
контур складається з регулятора швидкості
РШ, кон-туру регулювання струму, двигуна
і зворотного зв’язку за швидкіс-тю з
коефіцієнтом передачі
.
Вхідним сигналом для контуру швидкості
може бути безпосередньо задаючий сигнал
або сиг-нал з задавача інтенсивності
ЗІ. Різниця сигналів
є керуючим впливом і забезпечує
стабілізацію швидкості шляхом ре-гулювання
струму якоря, який пропорційний моменту
навантажен-ня.
Така побудова системи керування дозволяє окремо формувати перехідні і усталені процеси в контурах, що значно спрощує розра-хунки і налагодження системи.
З
теорії автоматичного керування відомо
,
що в системі, яка описується диференціальним
рівнянням другого порядку, перехід-ний
процес буде технічно-оптимальним, якщо
передавальна функ-ція розімкненої
системи буде мати такий вид:
,
(10.1)
де
– найменша стала часу контуру.
Передавальній функції (10.1) відповідає
час регулювання
і перерегулювання
.
Щоби
у контурі струму перехідний процес був
технічно-оптима-льним, передавальна
функція розімкненого контуру
повин-на бути рівною бажаній передавальній
функції
,
тобто
.
(10.2)
З
рис.10.1 слідує, що на струм якоря впливає
ЕРС двигуна
.
Але цей вплив незначний, бо стала часу
якорного кола
значно менша електромеханічної сталої
часу двигуна
.
Тому з метою спрощення розрахунків
впливом ЕРС нехтують. Тоді передавальна
функція розімкненого контуру струму
.
(10.3)
Підставивши в (10.2) рівняння передавальних функцій, отримає-мо
.
(10.4)
Оскільки
,
то приймаємо
.
За цієї умови пе-редавальна функція
регулятора дорівнюватиме
,
(10.5)
де
– пропорційна складова ПІ – регулято-ра
струму.
З теорії автоматичного керування також відомо , що перехід-ний процес у другому контурі (контурі швидкості) буде технічно-оптимальним, якщо передавальна функція розімкненого контуру матиме такий вид:
.
(10.6)
Вираз
(10.6) отримано з (10.1) заміною
на
.
З умови
,
(10.7)
де
– передавальна функція розімкненого
контуру швидко-сті, визначають передавальну
функцію регулятора швидкості.
Розімкнений контур швидкості складається з регулятора швид-кості РШ, контуру струму, інтегрувальної ланки (двигуна) і зворот-ного зв’язку за швидкістю з коефіцієнтом передачі .
Дійсну передавальну функцію контуру струму із-за того, що , апроксимують інерційною ланкою з передавальною функцією
.
(10.8)
З врахуванням (10.8) передавальна функція розімкненого конту-ру швидкості
.
(10.9)
З
рівності
і
визначають передава-льну функцію
регулятора швидкості:
,
(10.10)
де
– коефіцієнт передачі П – регулятора
швидкості.
Тип і коефіцієнт передачі регулятора швидкості визначено з умови техніко-оптимального перехідного процесу. Але невідомо, якою при цьому буде точність регулювання, яка визначається лише технологічним вимогами до системи керування.
Точність
регулювання в системі підпорядкованого
регулювання з П-регулятором швидкості
повинна бути
(фор-мула 9.3). Звідси спад швидкості при
номінальному навантаженні
.
(10.11)
Дійсний
номінальний спад швидкості в системі
з П-регулятором, як наведено в
.
(10. 12)
З
(10.12) слідує, що спад швидкості залежить
тільки від сталих часу
і
(рис.10.2).
Я

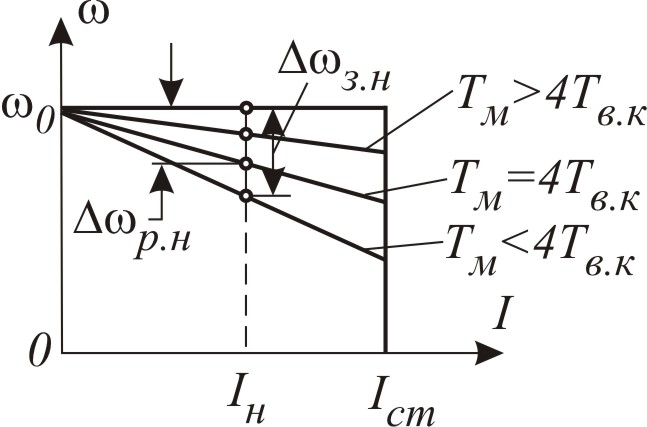

Рис.10.2.
Електромеханічні характе-
ристики в системі
підпорядкованого
регулювання з П-
і ПІ регуляторами
швидкості
кщо
,
то система з
П-регулятором швидкості забезпечить
необхідну точність і діапазон регулювання.
У випадку
точність регулювання буде меншою від
необхідної
і необхідно замість П-регулятора
швидкості вибрати ПІ-регулятор. Тоді
система стане астатичною і
(горизонтальна пряма на рис.10.2).
Для визначення параметрів ПІ-регулятора швидкості бажа-ну передавальну функцію розімкненого контуру приймають у виді
.
(10.13)
З рівності виразів (10.13) і (10.9) знаходять передавальну функ-цію регулятора швидкості
,
(10.14)
де
– пропорційна складова ПІ-регулятора,
яка є рівною коефіцієнту передачі
П-регулятора.
При
такому ПІ-регуляторі перерегулювання
складе 0,43, а час регулювання
.
Зменшити перерегулювання до 0,062, що
відповідає технічно-оптимальному
процесу, можна введенням на вхід
регулятора інерційної ланки (фільтра)
з передавальною фун-кцією
.
(10.15)
Фільтр
сповільнить перехідний процес, але час
регулювання збі-льшиться до
.
За стрибкоподібного вхідного сигналу
швидкість двигуна досягне усталеного
значення за
.
Але струм перевищить допустиме значення.
Тому необхідно перед-бачити обмеження
струму в перехідних процесах.
