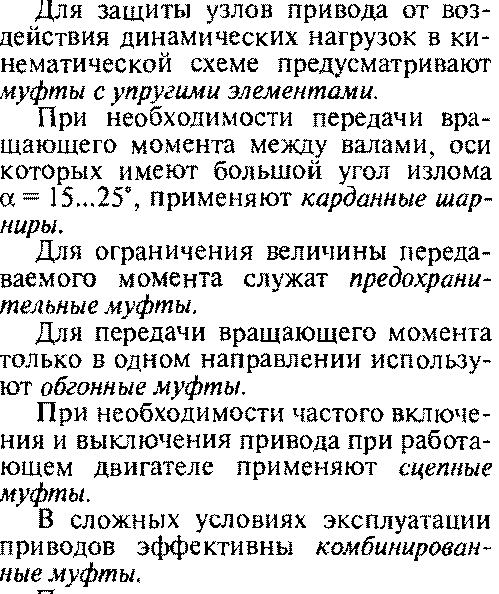

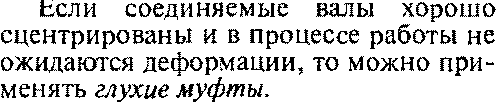

16. Назначение и классификация муфт
Приводными муфтами называются устройства, служащие для кинематической и силовой связи валов в приводах машин и механизмов. Муфты передают с одного вала на другой вращающий момент без изменения его величин и направления, а также компенсируют монтажные неточности и деформации геометрических осей валов, разъединяют и соединяют валы без остановки двигателя, предохраняют машину от поломок в аварийных режимах, в некоторых случаях поглощай толчки и вибрации, ограничивают частоту вращения. На рис. 14.1 показаны возможные погрешности при монтаже валов (несоосность валов): а — радиальное смещение ∆;б- осевое смещение λ; в — угловое смещение δ. Указанные п огрешности могут существовать одновременно.
В общем случае муфта состоит из ведущей и ведомой полумуфт и соединительных элементов. В механических муфтах в качестве соединительного элемента используют твердые (жесткие или упругие) тела.
Расчет муфт. Стандартные и нормализованные муфты пи практике подбирают по каталогам в зависимости от диаметра соединяемых валов и расчетного вращающего момента Тр по условию:
Тр = КТ<Тн,
где К—коэффициент перегрузки, учитывающий режим работы и ответственность конструкции; Т—наибольший длительно действующий вращающий момент; Гн — номинальный вращающий момент, указанный в каталоге.
17. Механические привода, назначение, состав привода, условные графические изображения элементов привода на кинематических схемах (гост 2.721-74 и гост 2.770-68)
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, трансмиссии и системы управления.
Различают привод групповой (для нескольких машин) и индивидуальный.
Механический привод-часть машины, предназначенная для передачи крутящего момента от двигателя рабочему органу.
ЭД- электродвигатель
М- мотор
КРП- клиноременная передача
БВ- быстроходный вал
Р- редуктор
ТВ- тихоходный вал
ВРО- вал рабочего органа
РО- рабочий орган
Рабочие характеристики механических приводов разбиты на две группы:
- основные
-производные
К основным характеристикам относятся:
Мощность на входе Рвх и на выходе Рвых
Частота вращения входная nвх и выходная nвых
Производные характеристики:
КПД суммарное ηΣ
Передачное число привода UΣ суммарное всего привода
Вращающий момент на входе Твх и на выходе Твых
Угловая скорость W
18. Соединения с натягом ( прессованные соединения)
Неразъемное, прессовое соединение, неподвижное. Собрать можно 1 раз.
Преимущества: простота получения, технологичность соединения, высокая степень автоматизации при сварке, экономичность.
Недостатки: предварительное высокое напряженное состояние, высокий коэффициент концентрации напряжения.
Сущ. 3 вида соед. С натягом:
|
|
Комбинированное конич.-цилиндрическое соед.
Область использования: установка зубчатых колес, маховиков на валы
Технология получения:
Запресовка.
Осущ. С маслом со скоростью 5 м/с
Недостатки: смятие гребешков, прочность снижается.
Нагрев
Охлаждение
Жидкий углерод -79 C
Жидкий азот -196 C
25. Методы формообразования зубьев зубчатых колес, схема формообразования эвольвентного профиля зубьев методом обкатки, термины, определения, преимущества и недостатки эвольвентных зубчатых передач (Эйлер, Мюнхен, Бавария).
В зависимости от формы профиля зуба цилиндрические зубчатые передачи бывают эвольвентными(1760), круговая форма зубьев и циклоидальные(часы). Преимущественное применение имеет эвольвентное зацепление предложенное Л. Эйлером в 1760 г.
Эвольвентное зацепление позволяет передавать движение с постоянным передаточным отношением. Эвольвентное зацепление — зубчатое зацепление, в котором профили зубьев очерчены по эвольвенте окружности.
Для этого необходимо чтобы зубья зубчатых колёс были очерчены по кривой, у которой общая нормаль, проведённая через точку касания профилей зубьев, всегда проходит через одну и ту же точку на линии, соединяющей центры зубчатых колёс, называемую полюсом зацепления.
Перед построением необходимо задать следующие размеры: высота ножки зуба hf , высота головки зуба ha ;диаметр начальной окружности dw, угол зацепления α;окружная толщина зуба st; радиус кривизны переходной кривой в граничной точке профиля ρf.
Преимущества эвольвентного зацепления: простота изготовления по методу обката; сохранение передаточного отношения при незначительном изменении межосевого расстояния; правильное сцепление между собой зубчатых колес различных диаметров; с увеличением диаметра основной окружности бесконечно большого диаметра - получение зубчатой рейки, которая сцепляется с колесом любого диаметра. Недостатки: При работе зубчатых колес трение в месте зацепления зубьев с циклоидальным профилем меньше, чем с эвольвентным, а следовательно, и износ зубьев в первом случае меньше. При небольшом количестве зубьев трибов с эвольвентным профилем впадину приходится делать более широкой, что ослабляет зуб триба.
