Конструктивно-технологические особенности биполярных имс
Основной элемент биполярных ИМС — биполярный кремниевый транзистор (БиП-приборы), благодаря которому и получила название сама ИМС этого типа.
Структуры биполярной кремниевой имс (а) и интегрального транзистора (б) (все размеры указаны в микрометрах):
а) 1 — подложка р-типа; 2 — биполярный транзистор; 3 — диффузионный резистор; 4— диод, созданный замыканием областей базы и коллектора; б) 1 — подложка р-типа; 2 — «скрытый» коллектор; 3 — эпитаксиальный слой n-типа; 4— изолирующий р—n-переход; 5— слой оксида толщиной 1 мкм; 6 — эмиттер n+-типа; 7 — база р-типа; 8—коллекторный контакт п+-типа
Резисторы в полупроводниковых ИМС формируют путем создания высокоомных слоев в толще монокристаллического кремния. Сопротивление такого резистора зависит от профиля концентрации примеси, глубины диффузии и геометрических размеров диффузионного участка.
Конденсаторы в ИМС бывают двух типов: диффузионный конденсатор, в качестве которого используется емкость р — п-перехода, и тонкопленочный, изготавливаемый на специальных участках поверхности кремниевой подложки. При этом в качестве диэлектрика применяется диоксид кремния, полученный на этих участках подложки окислением или осаждением. Обкладками конденсатора служат кремний и алюминиевая пленка. При толщине слоя SiO2, равной 0,08 мкм, емкость составляет 0,25 пФ на площади металлической пленки 600 мкм2. Максимальное рабочее напряжение 20 В.

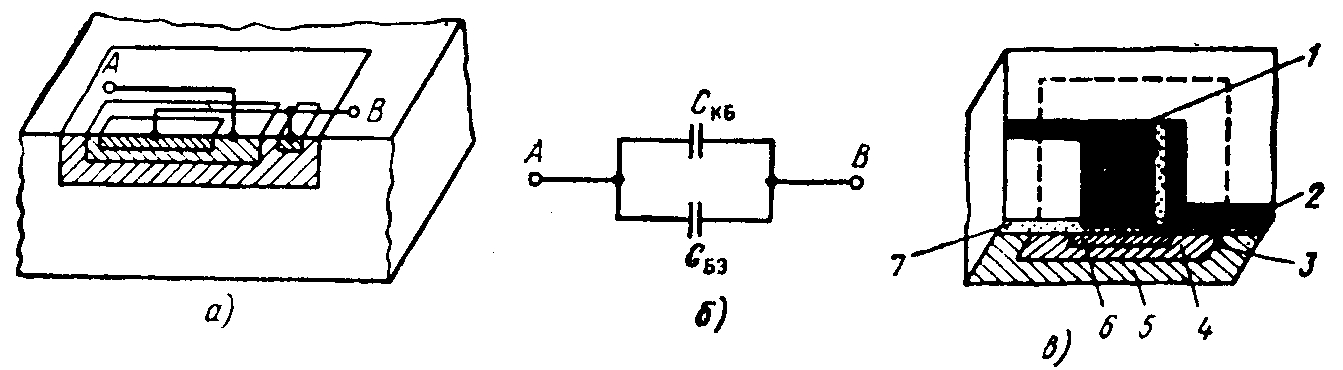

Структуры конденсаторов для биполярных имс:
а — диффузионный конденсатор, использующий емкость р—n-перехода; б—эквивалентная схема диффузионного конденсата при параллельном включении; в — пленочный конденсатор типа металл—оксид—кремний (МОП); 1 — верхняя обкладка из А1; 2 — вывод нижней обкладки из А1; 3—изолирующий р—n-переход; 4 — слой кремния р-типа; 5 — подложка n-типа; 6 — нижняя обкладка из кремния n+-типа; 7—слой Si02 толщиной 80 нм
Диоды в ИМС формируют обычно двух типов: с низким пробивным напряжением, эквивалентным переходу эмиттер — база в транзисторе, и средним пробивным напряжением, эквивалентным переходу коллектор — база.
В точке А переход коллектор — база входного диода закорочен; в точке Б изолированная область с резисторами соединена с наиболее положительным потенциалом; в точке В подложка соединена с наименее отрицательным потенциалом (земля).

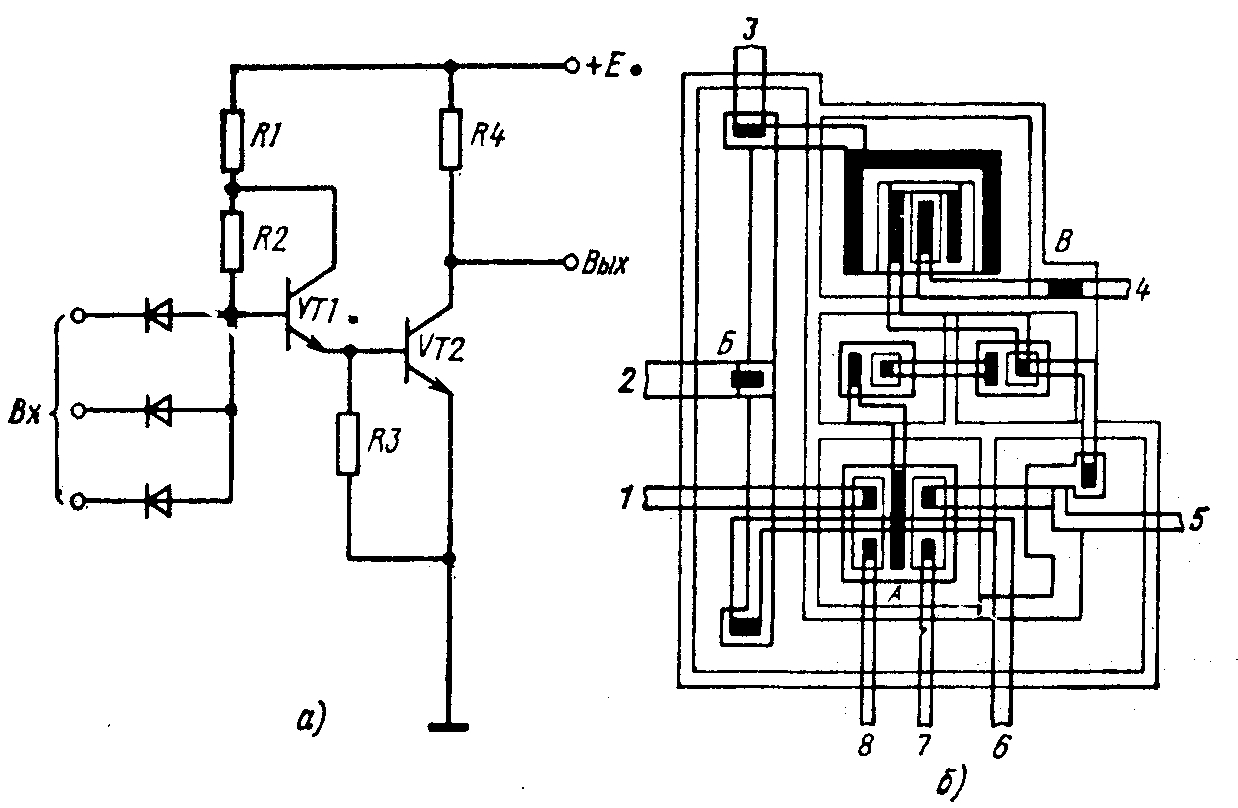

Электрическая схема (а) и топология (б) логического элемента:
1, 5, 7, 8 — Входы; 2 —наиболее положительный потенциал; 3 — выход; 4 — земля
Площади ИМС составляют от 6 до 38 мм2. Поэтому на одной пластине кремния диаметром 200 мм можно разместить от сотен до тысяч ИМС с учетом размеров линий, наносимых для скрайбирования.
За последние два десятилетия степень интеграции элементов, например транзисторов в одной ИМС (на одном кристалле), увеличилась от 10 до 106, а минимальные размеры линий в структурах уменьшились от 10 до 0,5 мкм.
Влияние конструктивно-технологических факторов на электрические параметры имс
Важнейшими характеристиками качества ИМС являются: информационная плотность; быстродействие или максимальная тактовая частота; плотность упаковки, оцениваемая числом элементов на 1 см2; рассеиваемая мощность; энергия переключения; надежность, определяемая числом отказов в единицу времени; выход годных изделий.
Имеется множество разновидностей биполярных ИМС: ДТЛ— диодно-транзисторная логика; ТТЛ — транзисторно-транзисторная логика; ЭСЛ —эмиттерно-связанная логика; ТТЛШ— транзисторно-транзисторная логика с диодами Шотки; И2Л — интегральная инжекционная логика и др. Среди этих ИМС каждый тип занимает вполне определенное место, обусловленное его характеристиками. Трудно назвать какой-либо один из них, который бы превосходил другие по всем параметрам. Однако можно проанализировать общее влияние различных конструктивно-технологических факторов на основные параметры элементов биполярных ИМС и таким образом связать физико-технологические факторы производства ИМС с электрофизическими характеристиками элементов структуры ИМС.
Наиболее высокое быстродействие ИМС достигается за счет предельно возможного уменьшения значений следующих физических параметров структуры: времени переноса носителей заряда через транзисторные области (эмиттер, базу, коллектор); времени перезарядки барьерных емкостей р—n-переходов; времени задержки передачи сигнала по соединительным шинам. Последний фактор практически не зависит от типа транзисторов, используемых в ИМС.
Оценка минимальных значений времени переноса носителей заряда через область объемного заряда коллектора при ее ширине порядка 0,03 мкм дает значение 3• 10-13 с. Время пролета области базы шириной 0,1 мкм также равно 3• 10-13 с. Скорость носителей заряда в р — n-переходе эмиттер — база шириной 0,02 мкм составляет около 0,5• 107 см/с. Соответствующее время их пролета τпрЭБ =4• 10-13 с. Следовательно, полное время пролета составит 10-12 с.
Постоянную времени перезарядки τл барьерных емкостей можно оценить по формулам для расчета RС-цепей. Принимая для транзистора с минимальными размерами сопротивление базы RБ =103 Ом, а усредненную емкость коллектора Ск=10-15 Ф при емкости коллекторно-базового р— n-перехода СКБ=Ю-16 Ф, получим τп≈2,3RC=2,3 • 10-12 с.
Время задержки распространения сигнала по соединительным шинам определяется скоростью сигнала, ограниченной фазовой скоростью электромагнитных волн.
С учетом значений ε для диэлектриков и полупроводников можно принять, что скорость электромагнитных волн v на порядок меньше скорости света, т. е. v ≈3 • 109 см/с. Поскольку время задержки распространения сигнала по шинам не должно превышать минимального времени задержки переключения транзистора (около 10-12 с), можно оценить максимальную длину межсоединений в кристалле: Lmах= v тпр=3 • 109 • 10-12=3 • 10-3 см=30 мкм.
На предельное значение минимальных размеров транзисторных структур в ИМС серьезное влияние оказывают не только разрешающая способность ТП литографии, легирования и других, но и статистическая флуктуация концентраций легирующих примесей, сечения межсоединений, которые должны иметь плотность тока не выше 105 А/см2, что тесно связано с допустимой рассеиваемой мощностью.
Для получения структур высокого качества необходимо руководствоваться следующими соображениями.
1. Для того чтобы увеличить коэффициент усиления транзисторной структуры по постоянному току в схемах с общим эмиттером, следует превысить уровень легирования эмиттера над уровнем легирования базы. Однако это превышение не должно быть большим во избежание сужения запрещенной зоны, приводящего к снижению эффективности эмиттера.
2. Глубина эмиттерного перехода должна быть как можно меньше (0,1 ... 0,2 мкм), однако ограничение ее минимума связано с необходимостью создания омического (невыпрямляющего) контакта к области эмиттера. Для мелких р — n-переходов кремниевых ИМС материалами контактов служат металлы (А1) или сплавы (Al — Si), образующие минимальный барьер с кремнием. Часто в качестве подслоев под алюминий применяются титан и ванадий.
3. Уменьшение емкости эмиттерного перехода достигается уменьшением его площади, ограничиваемой допустимой плотностью тока, которая для кремния не должна превышать 103 A/см2 .
Поэтому получение резких (крутых) р — n-переходов заметно снижает емкость эмиттера.
4. Сопротивление базы, включающее активную и пассивную составляющие, а также сопротивление контакта, следует уменьшать.
5. Для предельно возможного уменьшения ширины базы необходимо использовать жестко управляемые диффузию или ионное легирование. Совершенствование диффузионной технологии позволяет получать ширину базы 0,1 мкм, а применение ионной имплантации уменьшает это значение до 0,05 мкм.
6. Емкость коллекторного перехода уменьшается снижением площади коллектора, насколько это возможно с точки зрения требований к значению рабочего напряжения и уровню легирования коллектора.
7. Уменьшить сопротивление коллектора можно, используя тонкие эпитаксиальные слои.
