40. Вынос в натуру проектной отметки.
Вынос точки с проектной отметкой производится нивелиром . вынести проектную отметку – значит отметить в натуре точку В, высота которой НВ над уровнем моря или над условным горизонтом равна заданной.
Установив нивелир примерно по середине между репером А с известной отметкой НА и местом вынесения точки, берут отсчет по рейке а по черной строчке, установленной в точке А. горизонт инструмента вычисляют по формуле ГИ= НА+ а и отняв от него значение проектной отметки Н В , находят отсчет b. После этого рейку, установливают в месте вынесения точки , перемещают по вертикали до тех пор , пока горизонтальная нить сетки нитей не совпадет с отсчетом «b» . В этот момент реечник фиксирует точку В по рейки. Для контроля высоты точки В определяют при другом горизонте инструмента или по красным сторонам реек.
Если разность отметок точек НАи НВбольшая и с общей установки вынести проектную отметку нельзя, то производят вынос с двух или более станций. Последовательность действий в этом случае видна из рис.2.
Все отметки, указанные в проекте сооружения, даются от уровня "чистого пола" или какого-либо другого условного уровня. Поэтому предварительно их необходимо перевычислить в систему, в которой даны высоты исходных реперов.

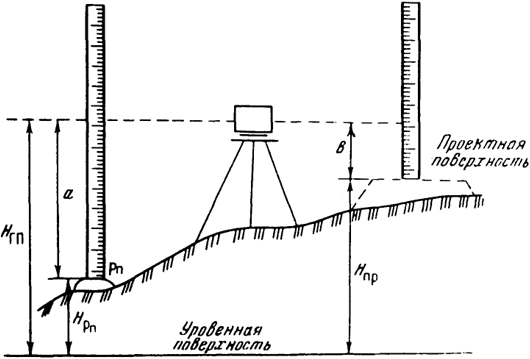

Для выноса в натуру точки с проектной отметкой Hпр, устанавливают нивелир примерно посредине между репером с известной отметкой HРп и выносимой точкой (рис. 15.4). На исходном репере и выносимой точке устанавливают рейки, взяв отсчет а по рейке на исходном репере, определяют горизонт прибора
Hгп = HРп + a.(15.10)
Для контроля желательно аналогичным образом проверить значение Hгп по другому исходному реперу.
Чтобы установить точку на проектную отметку Hгп, необходимо знать величину отсчета b по рейке на определяемой точке. Можно
записать, что
b = Hгп - Hпр = HРп + a - Hпр.(15.11)
Вычислив отсчет b, рейку в точке на проектной поверхности поднимают или опускают до тех пор, пока отсчет по среднему штриху зрительной трубы нивелира не будет равен вычисленному. В этот момент пятка рейки будет соответствовать проектной высоте.
Ее фиксируют в натуре, забивая колышек, ввинчивая болт или проведя черту на строительной конструкции.
Для контроля, нивелируя обычным способом, определяют фактическую отметку вынесенной точки и сравнивают ее с проектной. В случае недопустимых расхождений работу выполняют заново.
Если необходимо передать проектные отметки точек, лежащих в одной вертикальной плоскости (на стенах, колоннах и т. п.), то поступают следующим образом. На вертикальной плоскости отмечают проекцию среднего штриха сетки, т. е. фиксируют горизонт прибора. Затем, отмеряя вверх или вниз от этой линии соответствующее превышение, отмечают проектную отметку точки.
Проектная отметка точки может быть установлена в натуре путем, аналогичным редуцированию. Для этого выносимую точку приближенно устанавливают на проектную высоту. Нивелированием определяют превышение h между приближенно установленной точкой и исходным репером. Полученную величину сравнивают с проектной hпр, вычисленной как hпр = Hпр - HРп. С учетом знака разности hпр изменяют высоту точки, добиваясь, чтобы hпр - h. Этот способ более трудоемкий и применяется, когда производят бетонирование до проектной отметки или поднимают конструкцию путем последовательного подбора подкладок.
