22. Измерение расстояний с помощью нитяного дальномера. Точность.
Дальномерами называются геодезические приборы, с помощью которых расстояние между двумя точками измеряют косвенным способом. Дальномеры подразделяют на косвенные и оптические и электронные.оптические дальномеры делятся на ддальномеры с постоянным параллактическим углом и с постоянным базисом.электронные дальномеры – на электронно-оптические (светодальномеры) и радиоэлектронные(радиодальномеры). Простейший оптический дальномер с постоянным углом – нитяной дальномер имеется в зрительных трубах всех геодезических приборов. В поле зрения трубы прибора видны три горизонтальные нити. Две из них расположенные симметрично относительно средней нити, наз дальномерными. Нитяной дальномер применяют в комплекте снивелирной рейкой, разделенной на сантиметровые деления. Нитяным дальномером можно измерить линии длиной до 300 м с погрешностью 1/300 от длины.
НИТЯНО́Й ДАЛЬНОМЕ́Р, разновидность оптического дальномера; зрительная труба, в поле зрения которой нанесена метка, напр. в виде 2 параллельных нитей. База нитяного дальномера — переносная рейка с делениями. Нитяной дальномер наводят на рейку (визируют); расстояние до базы пропорционально числу делений, видимых между нитями.
23. Понятие об измерении расстояний светодальномером. Точность.
Светодальномер — геодезический прибор, позволяющий с высокой точностью (до нескольких миллиметров) измерять расстояния в десятки (иногда в сотни) километров.
Светодальномеры состоят из:
источника света или излучателя, обычно лазера,
отражателя (размещается на другом конце измеряемой линии),
приемника/анализатора.
Повышение мощности излучателя привело к возможности получения устойчивого отраженного сигнала от диффузной поверхности, что дает возможность измерять расстояние без использования отражателя. В свою очередь это приводит к экономии временных затра
Расстояния измеряют по разности фаз излучаемого и принятого луча, модулируя свет разными частотами (фазовые светодальномеры) или по времени прохождения лучом измеряемого расстояния (импульсные светодальномеры).
Измерение расстояний с помощью светодальномера основано на измерении промежутка времени t, в течение которого свет дважды проходит расстояние D, в прямом и обратном направлении
Обозначив через V скорость света в атмосфере, напишем формулу для расстояния:
D = V * t/2

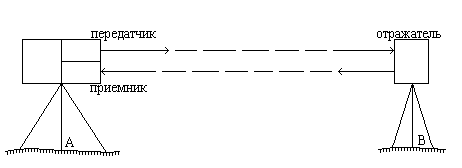

В основе электронных средств измерения лежит известное из физики соотношение S=vt|2 между измеряемымирасстоянием и скоростьюраспространения электромагнитных колебаний вдоль измеряемой линии и обратно. Из-за особенностей излучения приема и распространения радиоволн радиодальномеры применяют главным образом при измерении сравнительно больших расстояний и в навигации. Светодальномеры же, использующие электромагнитные колебания светового диапазона, широко применяют в практике инженерно-геодезических измерений. Для измерения расстояния АВ в точке А устанавливают светодальномер, а в точке В – отражатель. Световой поток посылается из передатчика на отражатель, который отражает его обратно. Время распрастранения световых волн определяется 2 способами – 1 прямым и 2 косвенным методом. Прямое опред промежутка времени осущ в дальномерах, наз импульсными. В них измерение времени производится по запаздыванию принимаемого после отражения светового импульса по отношению к моменту его излучения. Косвенное опред времени основано на измерении разности фаз двух эл. Маг колебаний.светодальномера с пассивным отражением измеряют расстояние до предметов без отражателя т. е . исп отражательные свойства самих предметов. ( ДИМ-2) в настоящее время известны дальномеры с пассивн отражением и погрешностью до 10 мм
