Вопрос 11. Конструктивные схемы прессовых формовочных машин (принцип работы прессовых формовочных машин).

ВОПРОС 12. КЛАССИФИКАЦИЯ ПРЕССОВЫХ МЕХАНИЗМОВ И ЭЛЕМЕНТОВ ПРЕССОВЫХ МАШИН. Прессующие механизмы формовочных машин разделяются на группы по следующим признакам: а) по способу приложения прессующего воздействия - на механизмы с верхним и нижним прессованием; При верхнем прессовании (рисунок 1, а) опока 6 устанавливается на модельную плиту с моделью 4, прикрепленную к столу 5 формовочной машины. Перед наполнением опоки смесью 3 на нее ставится наполнительная рамка 2, так как необходимый объем рыхлой смеси больше объема уплотненной в опоке смеси. Затем в цилиндр машины подается сжатый воздух, поршень поднимает стол машины 5 с плитой, опокой, рамкой. Прессующая колодка 1 входит в наполнительную рамку, вытесняя из нее смесь в опоку и уплотняя смесь. При нижнем прессовании (рисунок 6) в роли прессующей колодки выступает модельная плита 4, что обеспечивает в зоне модели наибольшую плотность смеси Подвижная часть 3 стола 2 поднимает плиту, которая впрессовывает смесь из углубления в столе 2 в опоку 1, упирающуюся в траверсу 5. Здесь верхняя поверхность модельной плиты должна в конце хода точно совпадать с нижней плоскостью опоки (плоскостью разъема литейной формы).

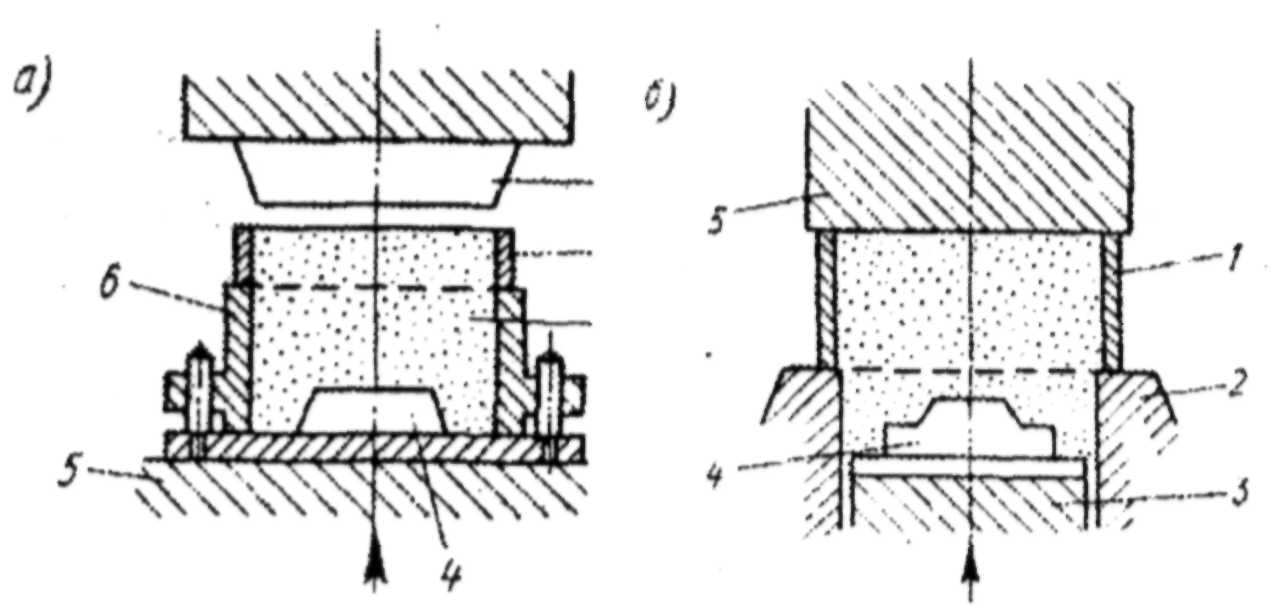

Рисунок 1. Способы уплотнения смеси прессованием б) по величине прессующего воздействия - на механизмы с низким давление (менее 0,3 МПа), со средним давлением (0,3-0,7 МПа), с высоким давлением (2-5 МПа) и сверхвысоким давлением (более 5 МПа) удельными давлениями прессования, в) по конструктивному выполнению - на поршневые, диафрагменные, многоплунжерные, катковые, рычажные и мундштучные; г) по роду привода — на пневматические, гидравлические и электромагнитные. Для интенсификации процесса уплотнения прессовые машины могут снабжаться специальными вибраторами, тогда они называются вибропрессовыми.

Вопрос 13. Встряхивающие формовочные литейные машины.

Вопрос 14. Классификация встряхивающих механизмов

ВОПРОС 15. КОНСТРУКТИВНЫЕ СХЕМЫ ВСТРЯХИВАЮЩИХ ФОРМОВОЧНЫХ ЛИТЕЙНЫХ МАШИН. Классифицировать встряхивающие механизмы можно по роду привода, по степени амортизации ударов по характеру рабочего процесса, по типу воздухораспределения. Встряхивающий механизм чаще всего выполняется пневматическим, с давлением воздуха р0 = 6* 105 Па Различают механизмы без амортизации ударов со смягчением ударов и с полной амортизацией ударов.

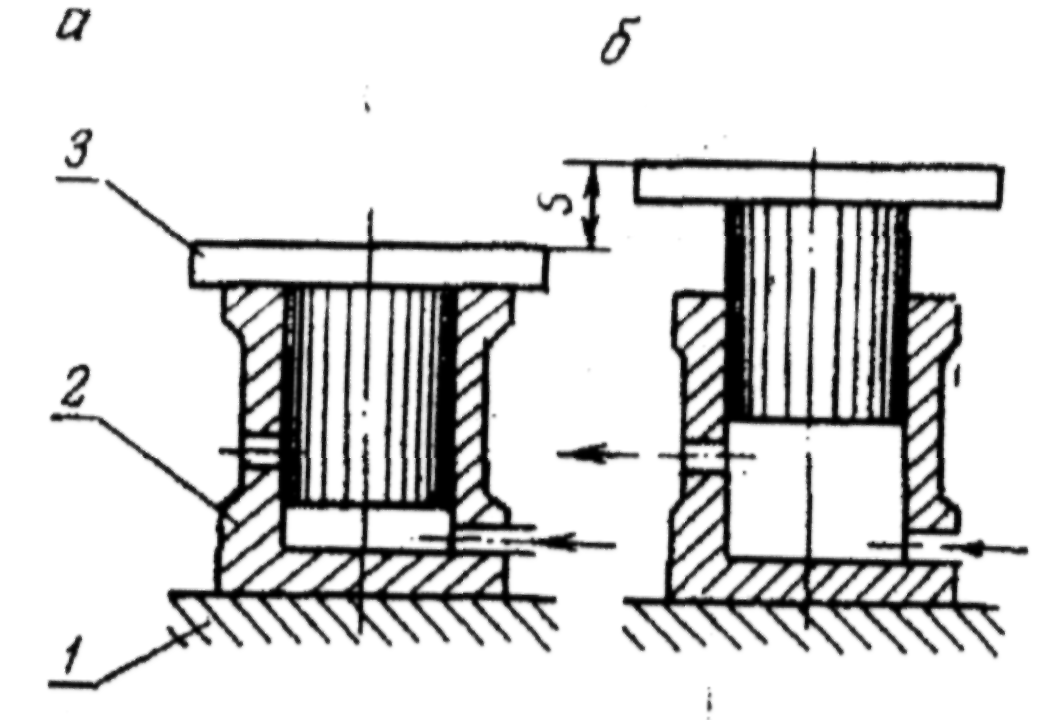

Рис. 12.2. Схема встряхивающего механизма без амортизации ударов: а — в начале движения; б — при подъеме стола на высоту s; 1 — фундамент; 2 — встряхивающий цилиндр; 3 — встряхивающий поршень

Рис. 12.3. Схема встряхивающего механизма со смягчением ударов: По характеру рабочего процесса встряхивающие механизмы бывают с отсечкой и без расширения воздуха.

Рис. 12.5. Схема встряхивающего механизма с отсечкой и расширением воздуха: а — нижнее положение; б — верхнее положение; / — встряхивающий поршень: 2-впуск воздуха; 3 — выхлоп; s — ход встряхивающего поршня По типу распределения воздуха встряхивающие механизмы делят: с поршневым, клапанным и золотниковым механизмом.
