Вопрос 25. Напольный безрельсовый транспорт
Электрокар приводится в движение одним или сколькими электродвигателями постоянного тока, получающими питание от аккумуляторных батарей, которые устанавливают рядом с местом водителя. Электрокар прост в обслуживании и управлении, маневрен, безопасен в пожарном отношении. При его работе не выделяются отработанные газы, он не производит шума движении, пуске и остановке в помещениях. Электрокар имеет подъемные платформы и грузовые подставки, поэтому для погрузки и разгрузки не требуется применения физической силы. В целях безопасности тормозная система ходовой части электрокара выполнена так, чтобы при снятии ноги водителя с площадки управления электрокара мгновенно останавливается и обесточивается. Автокары по внешнему виду ничем не отличаются от электрокаров. Вместо электродвигателя и батарей питания автокар имеет обычный бензиновый двигатель. Автокары выполняют в цехе ту же работу, что и электрокары, но менее распространены. Это объясняется тем, что они создают шум во время работы, сложнее в управлении и обслуживании, а отработанные газы загрязняют атмосферу цеха. Автопогрузчик смонтирован на базе автошасси, но расстояние между передними и задними колесами значительно меньше, чем обычных автомобилей, что делает его весьма маневренным. Вместо кузова автопогрузчик снабжен двумя вертикальными колоннами-направляющими для движения по ним тяговой цепи с вилочными захватами или специальной платформой для захвата, подъема и транспортирования грузов. Используется для погрузки и перевозки крупногабаритных грузов.

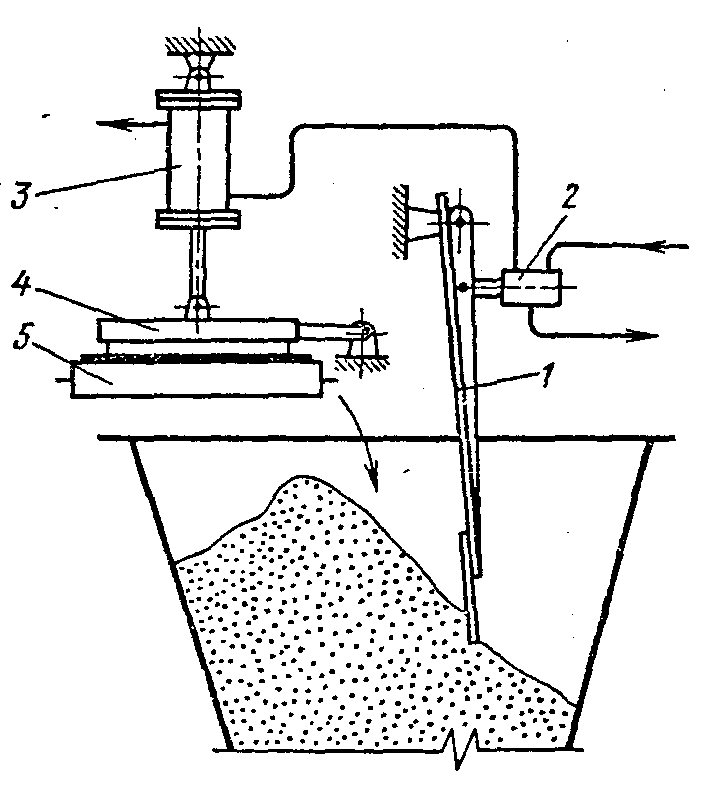

Вопрос 26. Схема флажкового сигнализатора уровня.
|

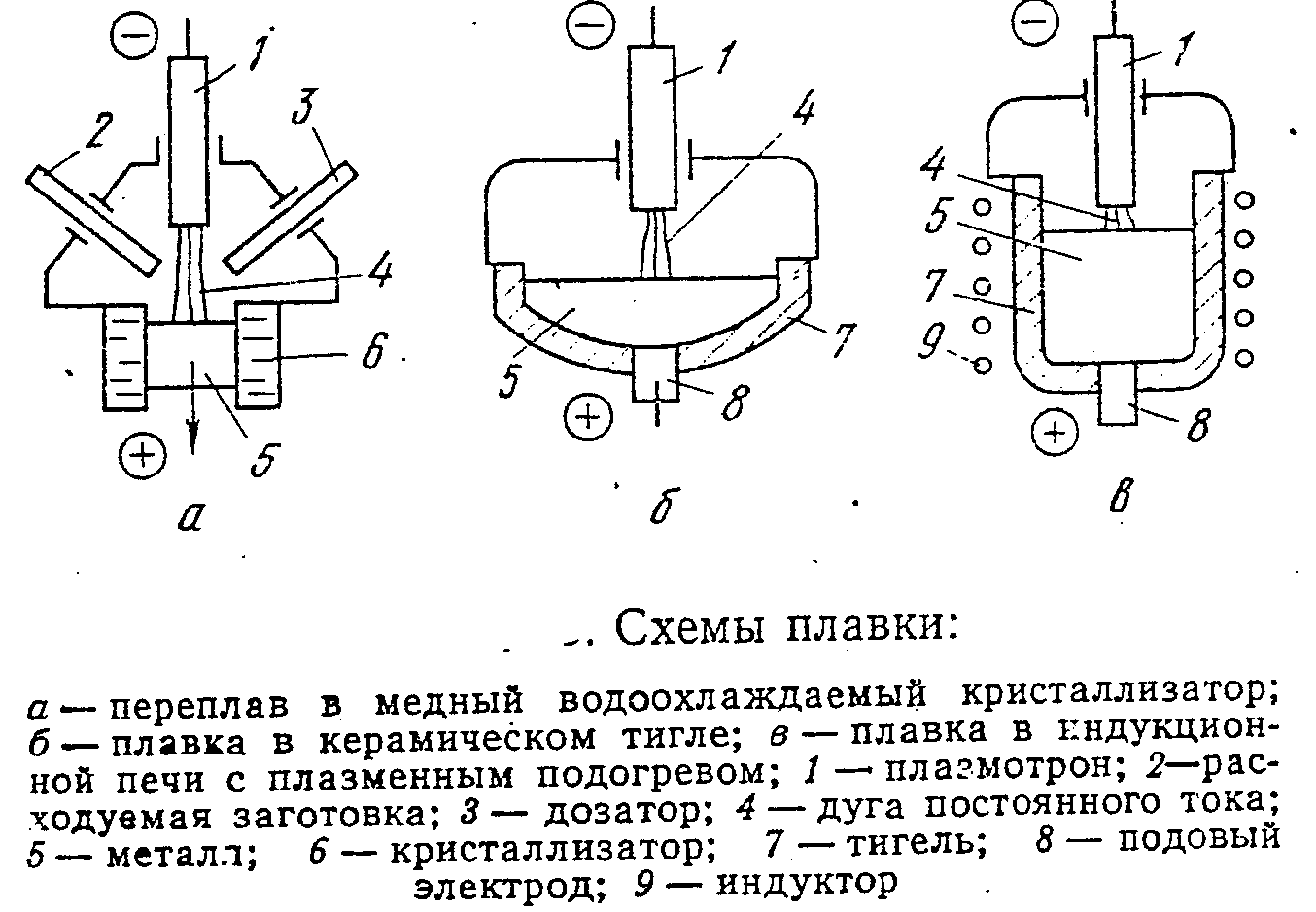

Вопрос 27 Схема плазменной плавки.
а – переплав в медный водоохлаждаемый кристаллизатор;
б – плавка в керамическом тигле; в – плавка в индукционной печи с плазменным подогревом; 1 – плазмотрон; 2 – расходуемая заготовка;
3 – дозатор; 4 – дуга постоянного тока; 5 – металл; 6 – кристаллизатор;
7 – тигель; 8 – подовый электрод; 9 – индуктор
Вопрос 28 .Схема плазменной печи (трехфазной).
Вопрос 29 Схемы струйного и дугового нагрева.
б – плазменной дугой постоянного тока;
1 – внутренний стержневой электрод (катод);
2 – нагреваемое изделие;
3 – внешний кольцевой электрод (сопло- анод);
R6 – балластное сопротивление для ограничения тока а – плазменной струей дугового плазмотрона;
вспомогательной дуги;
Г – генератор постоянного тока
Основные узлы канальной И. п.: плавильная ванна и так называемая индукционная единица, в которую входят подовый камень, магнитный сердечник и индуктор. Отличие канальных печей от тигельных состоит в том, что преобразование электромагнитной энергии в тепловую происходит в канале тепловыделения, который должен быть постоянно заполнен электропроводящим телом. Для первичного пуска канальных И. п. в канал заливают расплавленный металл или вставляют шаблон из материала, который будет плавиться в печи. При завершении плавки металл из печи сливают не полностью, оставляя так называемое «болото», которое обеспечивает заполнение канала тепловыделения для последующего пуска
