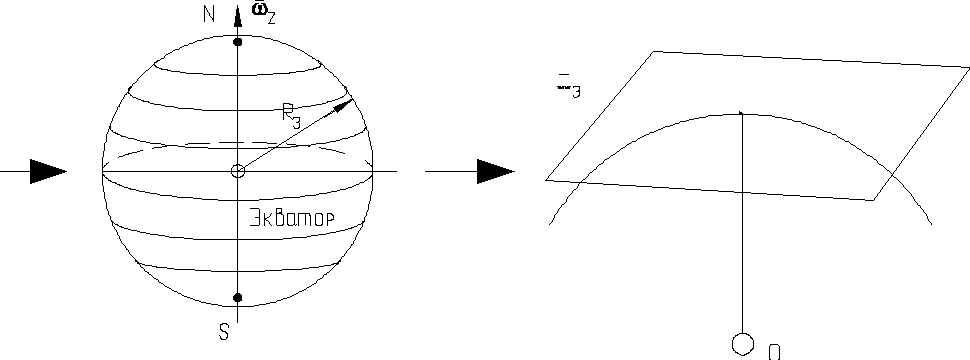

Характеристики Земли, ее атмосферы (см. Рис.1)
Более грубая модель Земли – сфера с Rз=6371 км и вектором угловой скорости суточного вращения . |
Наиболее простая модель Земли – местная горизонтальная плоскость (М.Г.П.). |
Рис. 1
Эллипсоид вращения, сфера используются при исследовании движения космических аппаратов, баллистических ракет. В случае если рассматривается движение ЛА с умеренными скоростями V 20003000 м/с в малой окрестности поверхности Земли, то Землю заменяют МГП. В этом случае горизонтальный полет на постоянной высоте считается прямолинейным. В других моделях Земли горизонтальный полет на постоянной высоте не является прямолинейным и будет иметь вид (рис.2).
Д
Рис.
2
У поверхности Земли: Н=0, Rз=6371000 м, g0=9,81 м/с2, имеем V07,9км/с=7900м/с.
Атмосфера становится исчезающе малой на высотах Н 100-115 км. В этом случае для спутника на высоте круговой орбиты Н = 100 км значение скорости определим как:
.
Эта скорость называется круговой или первой космической.

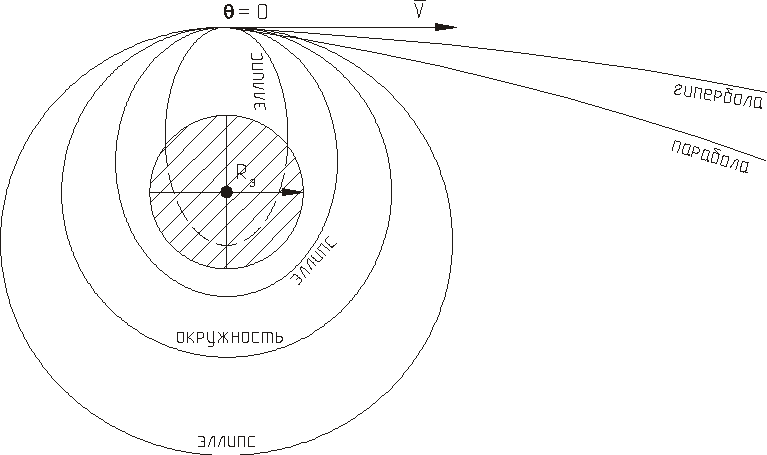

Схематически траектории полёта в зависимости от величины начальной скорости V в начальной точке при угле наклона траектории = 0 можно изобразить в следующем виде (рис.3).
Е
Рис.
3
В различных эллиптических траекториях центр масс Земли располагается в эксцентриситете эллипса. Эллипсы, пересекающие поверхность Земли, могут использоваться для описания движения баллистических ракет.
Расчеты показывают, что для
Земли: Vкр = 7,9 км/с; Vпар = 11,2 км/с;
Луны: Vкр = 1,7 км/с; Vпар = 2,4 км/с;
Марса: Vкр = 3,5 км/с; Vпар = 5 км/с.
Венеры: Vкр = 7,2 км/с; Vпар = 10.2 км/с.
На рис. 4 изображено распределение температуры воздуха в атмосфере Земли
На рис.5 показано распределение плотности воздуха в атмосфере Земли 0 и выбирается в зависимости от исследуемого диапазона высот Н0 и Н
Рис. 4 |
Рис. 5 |
У поверхности Земли
Лекция 2.
-
Аэродинамические силы и продольный момент изолированного крыла
ЛА можно разделить на составляющие, которые участвуют в создании аэродинамических сил и моментов. Наибольшую долю в создании подъемной силы обычно дает крыло. Суммарные силы и моменты всего ЛА складываются из сил и моментов его составляющих частей с учетом взаимного влияния (интерференции).
Рассмотрим сначала теоретические основы и предположения (гипотезы), на основе которых можно вывести соотношения для сил и момента изолированного крыла.
Исторически аэродинамика малых скоростей основывалась на постулате Н.Е. Жуковского (1847 - 1921) и С.А. Чаплыгина (1869 - 1942). Согласно этому постулату, точка схода воздушного потока, обтекающего крыло, фиксируется около задней кромки.
Э
Рис.
6
Вторая важная гипотеза и на ее основе теория пограничного слоя разработана немецким ученым А. Прандтлем. Согласно этой гипотезе вязкость (внутреннее трение) воздуха проявляется только в узком слое (пограничном слое), непосредственно примыкающем к поверхности обтекаемого крыла (см. рис. 7).
На рис. 8 а, б изображены картины обтекания крыльев на различных скоростях полета.
Рис. 7 |
Рис. 8а |
Рис. 8б |
О- точка критическая А, В – точки перехода ламинарного пограничного слоя в турбулентный. С – точка отрыва пограничного слоя.
Скачки уплотнения – поверхности, где скачком изменяются давление и скорость потока. При этом возникает дополнительное сопротивление профиля (крыла), которое называют волновым сопротивлением. |
Наименьшее сопротивление профиля возникает при ламинарном течении потока. Турболизация потока вызывает увеличение сопротивления трения и уменьшение подъемной силы крыла.
Дополнительные потери возникают при отрыве пограничного слоя на верхней поверхности крыла, которые обычно появляются на больших углах обтекания профиля крыла.
Рассмотрим уравнение (интеграл) Бернулли с целью объяснения причин изменения параметров воздушного потока при обтекании крыла. Бернулли, ученый швейцарского происхождения, состоявший членом Петербургской Академии Наук, применил закон сохранения энергии к двигающейся жидкости (газа) внутри трубопровода с переменным сечением (рис. 9).
Рис.9
Обозначим:
dF1, dF2 – площади сечений 1, 2;
давления и массовые плотности в сечениях 1, 2;
массы в сечениях 1, 2.
Если пренебречь изменением внутренней тепловой энергии и внутренними потерями, то можно для несжимаемой жидкости записать сумму
трех видов энергий и считать эту величину постоянной
,
где: - потенциальная энергия,
- кинетическая энергия,
- потенциальная энергия давления (работа сил давления).
Поделив и умножив на третью составляющую, будем иметь:
или, поделив на m слева и справа, получим уравнение Бернулли (уравнение напоров)
. (3.1)
Рассмотрим (3.1) для двух расчетных сечений, умножив предварительно на
, (3.2)
-аэростатическое давление; p2- статическое давление;
- динамическое давление. Часто обозначают:-скоростной напор.
