Вопрос 2 Монтаж пролётных строений на перемещающихся подмостях
Для монтажа пролётных строений плитно-ребристой конструкции (ПРК), сформированной из сборных элементов, применяются стальные перемещающиеся подмости инвентарного типа.
Блоки составной железобетонной конструкции изготавливают способом отпечатка торцов.

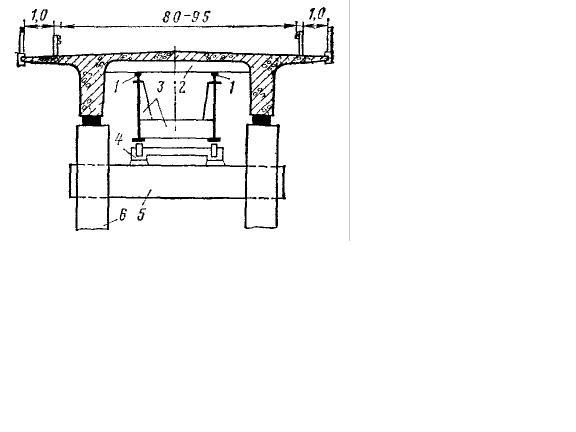

Рис. Схема расположения блоков составных плитно-ребристых пролётных строений на перемещающихся подмостях
1 – рельсы на верхнем поясе подмостей; 2 – поперечное ребро блока; 3 - перемещающиеся подмости; 4 – перекаточные ролики подмостей; 5 – вспомогательная металлическая балка для опирания подмостей; 6 – столбчатая опора
Подмости разработаны для монтажа пролётных строений длиной от 33 до 63 м. Представляют собой две сварные двутавровые балки высотой 230 см. Балки расположены на расстоянии 260 см друг от друга и связаны между собой поперечными и продольными связями. Конструкция подмостей по длине состоит из транспортабельных секций размером от 9 до 13,5 м. Соединения между секциями выполняются на стыковых накладках с высокопрочными болтами. Передняя по направлению движения часть подмостей служит аванбеком, а задняя – рабочей сборочной частью подмостей. Вдоль моста подмости перемещают по роликовым кареткам, установленным на опорах и приводимых в движение с помощью лебёдок и полиспастов. После перемещения подмости с помощью гидравлических домкратов устанавливают на опорах в рабочее положение.
Последовательность монтажа балочно-неразрезных пролётных строений с пролётами 33+n42+33 м, n33 или n42 м состоит из следующих стадий:
-
Подмости собирают на насыпи, отсыпанной до уровня верха подферменной площадки устоя;
-
Собранные подмости накатывают в первые два пролёта, а насыпь подхода досыпают до проектного профиля. Блоки пролётного строения с помощью стрелового крана устанавливают на подмости и подают на свои места скольжением по рельсовому пути, уложенному на подмостях. Скольжение блоков по рельсам осуществляется с помощью салазок на фторопласте. Блоки устанавливают на подмости без учёта строительного подъёма так как подмости имеют строительный подъём. Через каналы протаскивают пучки высокопрочной арматуры и блоки объединяют между собой на клеевых стыках. После смазывания торцов блоков клеем и коагуляции клея швы обжимают натяжением высокопрочных пучков со стороны торца собранной секции.
-
Собранную секцию пролётного строения опускают домкратами на опорные части, а подмости передвигают в следующий пролёт;

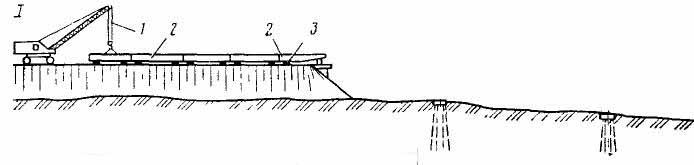

Рис. Последовательность монтажа балочно-неразрезного пролётного строения
1 – стреловой кран, 2 – перемещающиеся подмости, 3 – перекаточные устройства для подмостей, 6 – блок пролётного строения, 7 – блоки на подмостях, 8 - лебёдка
В такой же последовательности монтируют следующие секции пролётного строения. Секции стыкуют между собой в зонах нулевых моментов. Между ранее собранной и очередной монтируемой секцией оставляют широкий шов (до 70…100 см) для размещения в нём анкеров стыкуемых пучков. После сборки очередной секции и натяжения её пучков бетонируют широкий шов, применяя инвентарную опалубку.
