3.6.2 Фрезер торцовый (фт)
Фрезер торцовый ФТ предназначен для разрушения металлических предметов в скважине (переводники, долота, трубы). Он состоит (рис. 14) из переводника 1, разъёмного корпуса 2 и 5, пружины 3, штока 4, режущей головки 6, циркуляционного канала 7, резцов 8 и штырей 9 из твёрдого сплава.
Отличительная особенность ФТ - наличие подпружиненной головки, улучшающей работу фрезера и обеспечивающей постоянный контакт с фрезеруемым предметом. Принцип работы фрезера торцового подобен работе фрезера забойного. Нагрузка на 1 см диаметра режущей головки составляет 0,5-0,6 кН, а упорные торцы - 15-25 кН. Частота вращения ФТ при работе на забое 40-60 об/мин при подаче насосов 8-12 л/с.

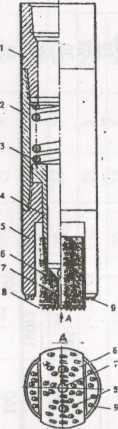

Р и с. 14. Фрезер торцовый (ФТ):
1-переводник; 2,5-разъемный корпус;
3-пружина; 4-шток; 6-режущая головка;
7-циркуляционный канал; 8-резцы
9-штыри из твердого сплава
3.6.3 Фрезер кольцевой (фк)
Фрезер кольцевой ФК предназначен для фрезерования прихваченных бурильных и насосно-компрессорных труб и насосных штанг. Он представляет собой (рис. 15) составную конструкцию, состоящую из головки 2 с присоединительной резьбой под соответствующие трубы, корпуса 1 с винтовыми пазами внутри и режуще-истирающим участком 3 на торце, армированным дроблёным ВК-8. Фрезеры изготовляются как правыми, так и левыми. Направление винтовых пазов корпуса - обратное направлению присоединительной резьбы головки. Частицы дроблёного твёрдого сплава ВК-8 не должны выступать из-под припоя.

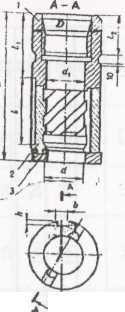

Рис. 15. Фрезер кольцевой (ФК):
1 -корпус; 2-головка; 3-режуще-истирающий участок
3.6.4 Фрезер забойный комбинированный (фзк)
Фрезер ФЗК предназначен для кольцевого фрезерования по наружному диаметру и последующего разрушения по всему сечению незакреплённых металлических предметов в обсаженной скважине. ФЗК совмещает функции кольцевых и забойных фрезеров. ФЗК (рис. 16) состоит из переводника 1, торцового фрезера 2 и кольцевого фрезера 3.

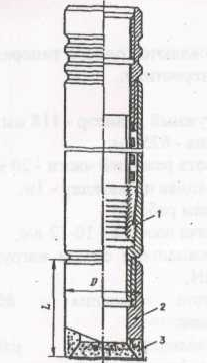

Рис. 16. Фрезер забойный комбинированный (ФЗК)
1-переводник; 2-торцовый фрезер; 3-кльцевой фрезер
3.6.5 Фрезер-воронка
Фрезер-воронка предназначен для фрезерования верхнего конца насосно-компрессорных и бурильных труб в обсадной колонне и изготавливается по ТУ 26-12-63-78. Он представляет собой (рис. 17) стандартную воронку 2, режуще-истирающую часть 3, которая армирована дробленым ВК-8 по ГОСТ 3282-74 на припое. Дроблёные частицы ВК-8 не должны выступать над припоем. Фрезер-воронка - изделие разового использования.
Основные параметры ФВ 102-70-116:
диаметр фрезеруемых труб - 73 мм;
высота армированной части - 20 мм;
присоединительная резьба ФВ для труб ГОСТ 633-80;
наружный диаметр фрезера - 116 мм;
внутренний диаметр -102 мм;
длина фрезера -180 мм;
масса - 7 кг
Режим работы: подача насосов - 12-18 л/с; осевая нагрузка - 60 кН;
частота вращения- 80-100 об/мин
Рис. 17. Фрезер-воронка
1-труболовка; 2-фрезер-воронка; 3-режущая часть фрезера-воронки
