Часть 3. Создание и редактирование диаграмм

В Excel термин диаграмма используется для обозначения всех типов графического представления числовых данных. Построение диаграмм производится на основе ряда данных. На одной диаграмме можно отображать несколько рядов данных.

Диаграмма – это объект, внедренный на один из листов рабочей книги. Она может располагаться на том же листе, на котором находятся данные или на отдельном листе. Диаграмма сохраняет связь с данными, на основе которых она построена, и при обновлении этих данных сразу же меняется вид диаграммы.

Электронные таблицы Excel позволяют строить диаграммы различных типов. Построение диаграмм осуществляется несколькими способами.

Способы построения диаграмм

Способ 1: сложные диаграммы различных типов можно создать с помощью специальной подпрограммы, которая называется Мастер диаграмм, запускаемый щелчком по кнопке на стандартной панели инструментов или меню Вставка=> Диаграмма. .

Способ 2: простейшую диаграмму можно создать, если нажать клавишу F11. В этом случае, используются установки по умолчанию, и диаграмма появится на отдельном листе. Это самый быстрый способ построения простой диаграммы. В Основном меню появится новый пункт Диаграмма, содержащий команды, с помощью которых можно вносить различные изменения в диаграмму.

Окно мастера диаграмм имеет вид:

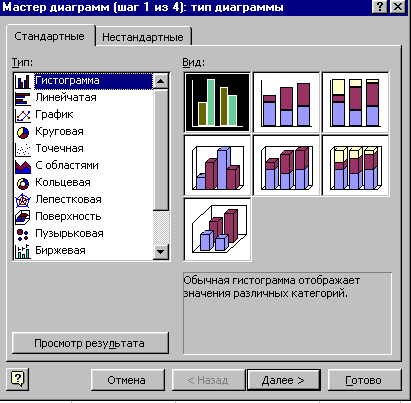

Рис.5. Окно Мастера диаграмм (шаг 1)

Удобно перед запуском Мастера диаграмм выделить область, содержащую данные, на основе которых будет строиться диаграмма, но это не является обязательным, так как эту информацию можно ввести и в процессе работы Мастера диаграмм.

Работа Мастера диаграмм

На первом этапе выбирается тип диаграммы, затем её вид. Можно выбрать как Стандартный так и Нестандартный тип диаграммы на вкладках. Если вы хотите увидеть, какая диаграмма у вас получается, то следует нажать на кнопку Просмотр результата. Затем следует щелкнуть кнопку Далее.

В результате вы попадете во второе диалоговое окно Мастера диаграмм.

На втором этапе работы мастера выбирается диапазон данных, по которым диаграмма будет строиться. Если диапазон был выбран до начала работы мастера, то он уже высвечивается в строке диапазона:; и в области предварительного просмотра в верхней части окна мастера появится приблизительное отображение будущей диаграммы.

Третий этап работы (после щелчка по кнопке Далее) состоит в оформлении диаграммы:

• Название диаграммы, подписи осей (вкладка Заголовки);

• Отображение и маркировка осей координат (вкладка Оси);

• Отображение сетки линий, параллельным осям координат (вкладка Линии сетки);

• Описание построенных графиков (вкладка Легенда);

• Отображение надписей отдельных элементов на графике (вкладка Подписи данных);

• Представление данных, использованных при построении графика, в виде таблицы (вкладка Таблица данных).

При построении некоторых типов диаграмм могут отсутствовать те или иные вкладки.

Последний четвертый этап работы мастера заключается в указании места размещения диаграммы: новый лист или один из имеющихся. Это важно для печати документа, содержащего диаграмму. После щелчка по кнопке Готово диаграмма строится автоматически и вставляется на указанный рабочий лист.
