Отключение устройств арс.
-
произвести ПСТ
-
перекрыть кран ЭПК
-
отключить ВУ АРС и ВУ АЛС
-
сорвать пломбу и отключить РЦ АРС
-
сорвать пломбу и включить УОС ( для АРС-Днепр и АРС МП) или тумблер АТ (для ДАУ АРС)
-
отпустить тормоза, привести поезд в движение с нажатой ПБ.
Приёмка арс в депо.
Перед началом приёмки машинист должен проверить наличие готовности на состав, а также все необходимые подписи (в зависимости от вида произведённого ремонта). На составе в обеих кабинах проверяет целостность пломб на всех пломбируемых аппаратах. При отсутствии пломб докладывать дежурному по депо. После включения ВБ:
-
установить РР в положение «ВП», сработают В№2
-
включить ВУ АРС и ВУ АЛС. Сработает ТВУ, загорятся «ОЧ», ЛКВД, ЛКТ, ЛСТ, ЛХРК, ЛПнТ
-
кратковременно нажать на КБ, - отключится ТВУ
-
при горящей ЛКТ открыть кран ЭПК, нажать ПБ, погаснут ЛКВД, ЛКТ, ЛСТ, ЛХРК, ЛПнТ
(при этом отпустят ВЗ№1 и 2)
-
перевести ГРКВ в Т-1, после сбора схемы - в Т-1А, вывести 2-3 позиции, затем перевести в Т-2.
-
на 17 (18) позиции РК включится ВЗ№1
-
перевести ГРКВ в 0 и отпустить ПБ. Загорятся «ОЧ», ЛКВД, ЛКТ, ЛСТ, ЛХРК, ЛПнТ,
сработают ВЗ№1 и ВЗ№2
-
отключить ВУ АРС, - сработает ЭПК. Перекрыть кран ЭПК.
14
14. Общий порядок работы с арс на линии. Проверка наката.
Для этого необходимо перевести ГРКВ в Ход-1, после набора скорости не менее 7 км/ч перевести ГРКВ в «0». Если отключить тягу раньше, то при переводе ГРКВ в «0» сработают В№1.
Проверять скатывание поезда запрещается !
Система противоскатывания.
Эта система не позволяет поезду двигаться продолжительное время со слишком малой скоростью или скатываться. Если в течение 7с. после трогания с места поезд не наберёт скорость более 5,5 км/ч (не включится Р1 – первое скоростное реле в БИС-200), то АРС выдаст команду на торможение, включатся ВЗ№1 и ВЗ№2 (если КВ не в ходовом положении) без возможности их отмены. Если в этот момент ГРКВ была в ходовом положении, то сработает ЭПК. Для дальнейшего движения необходимо переключение АРС. На вагонах Еж-3 при срабатывании противоскатывания, независимо от положения ГРКВ, ВЗ№1 не включаются и срабатывает ЭПК.
Основным управляющим элементом системы противоскатывания является РО (реле остановки), которое:
-
включается при снижении скорости поезда меньше 10 км/ч, шунтирует КЭ 19 провода, при этом
в каждом вагоне включатся РВ3, отменяя срабатывание В№2 в конце торможения
-
на всё время стоянки РО находится под питанием, имитируя нулевую скорость поезда
-
РО отключается через 7-9с. после перевода ГРКВ в ходовое положение. Это время выдержки (7-9с.) выбрано по двум причинам:
-
при трогании на 40 ‰ подъёме с половиной неработающих двигателей поезд должен
успеть набрать скорость более 5,5 км/ч (то есть, должно включиться скоростное реле Р1)
-
если при трогании на 40 ‰ подъёме машинист допустит скатывание поезда, то РО
должно отключиться раньше, чем поезд успеет набрать скорость 5,5 км/ч (то есть, до
момента включения Р1).
Если в момент срабатывания противоскатывания главная рукоятка КВ находилась в ходовом положении, то вместо ВЗ№1 сработает ЭПК. Отмена противоскатывания возможна только после переключения АРС установленным порядком.
-

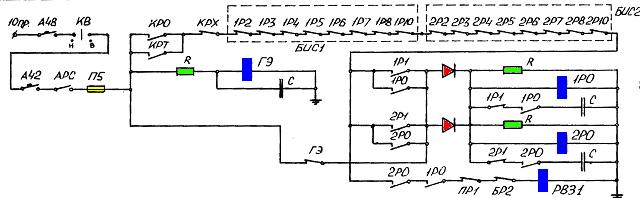

по мере снижения скорости все скоростные реле (Р10 – Р2) обоих БИСов последовательно отключаются и замыкают свои контакты. При снижении скорости менее 10 км/ч реле Р2 обоих БИСов отпускают якоря, тем самым создавая цепь питания для катушки РО. (Р1 находится под питанием в диапазоне 5,5 - 11,5 км/ч)
-
РО, включившись, шунтирует своими контактами КЭ 19 провода главного вала КВ, в результате
включаются РВ3 в каждом вагоне и размыкают блокировки в цепи В№2 (8 вагонный провод)
-
при снижении скорости менее 5,5 км/ теряют питание реле Р1 и его прямой повторитель ПР1, что
создаёт цепь питания для катушки РВЗ1 (при наличии частоты реле БР2 обесточено)
-
РВЗ1, включившись, замыкает свой контакт в цепи 48 поездного провода, в результате включаются В№1 на всём составе: …А-48--А-42--ВУ АРС--П4--контакт РВЗ1--РЦ АРС--48 Ппр.--СК--48 ваг. пр.--А-72--контакт РТ2--ВЗ№1.
-
после постановки КВ в Ход-1 включится реле КРХ и разорвёт цепь питания катушек РО и РВЗ1,
то есть, – отпустят все ВЗ№1. РО, потеряв питание, отпустит свой якорь с задержкой 7-9 с.
Порядок действий при сработке ЭПК. (ПДИ №20 СПС от 15.04.94)
-
перевести КВ в «0», а КМ – в 7-е положение, после полной остановки перекрыть кран ЭПК
-
отключить тумблеры ВУ АРС и АЛС, проверить контакты УАВА
-
после выдержки 30с. включить ВУ АРС и АЛС, загорятся ЛКВД и ЛКТ
-
открыть кран ЭПК, зарядить ТМ, дать отмену торможения от АРС нажатием на КБ (КВТ)
-
при повторном срабатывании ЭПК — полностью отключить АРС, доложить ДЦХ и вызвать на состав помощника машиниста и машиниста-инструктора.
