Площина
3.1 Способи задання площин
Площину можна задати шістьома способами:
-
Трьома точками.
-
Точкою і прямою.
-
Двома паралельними прямими.
-
Двома прямими, що перетинаються.
-
Відсіком будь-якої форми (трикутник, багатокутник, плоска замкнена крива).
-
Слідами.
Приклади задання площини різними способами наведені на рисунках 3.3 … 3.8.

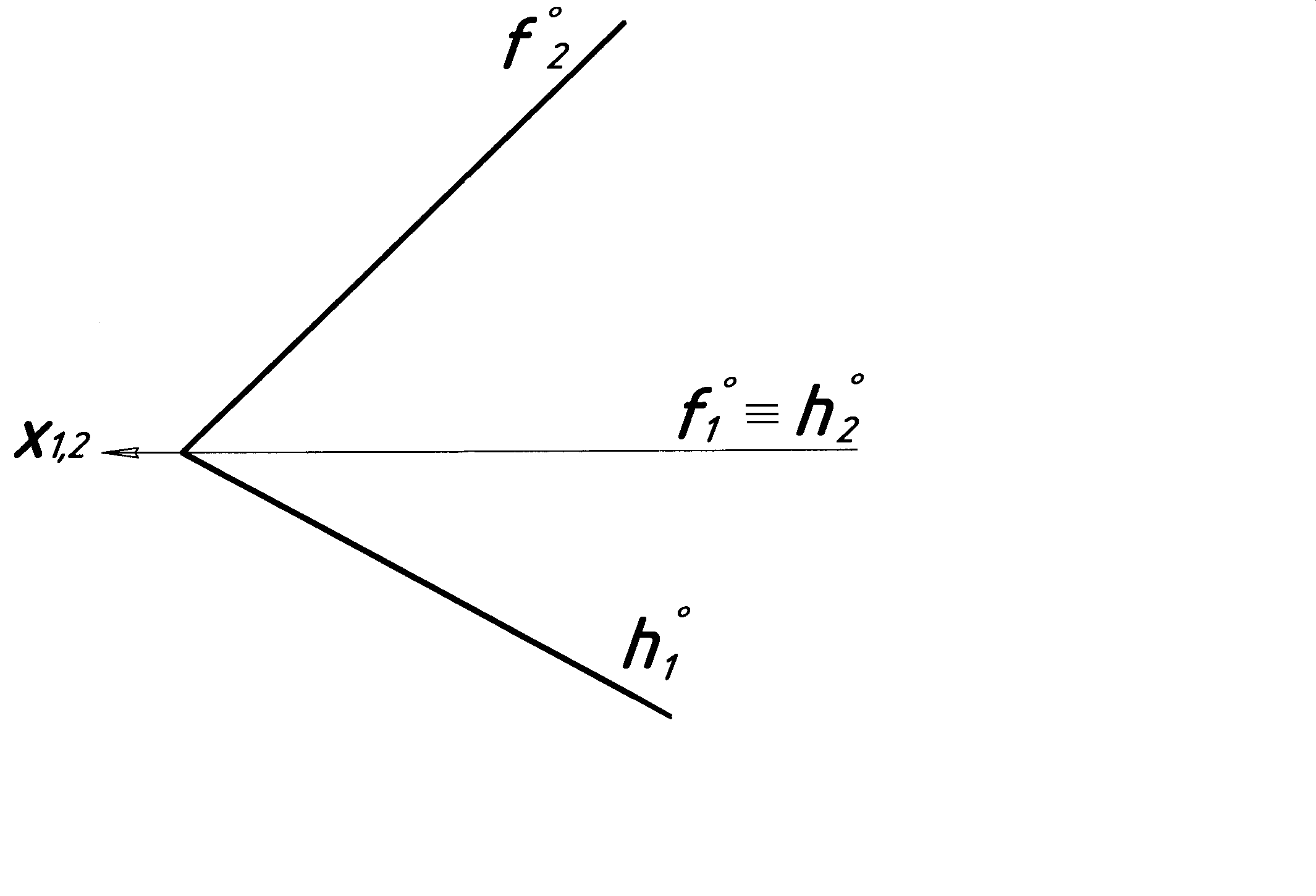

Слідом площини називається лінія перетину площини з площиною проекції. На рисунку 3.1 площина задана слідами (h f), де h–горизонтальний слід, f– фронтальний слід.
Позначення проекцій слідів:
– горизонтальна проекція горизонтального сліду – фронтальна проекція горизонтального сліду – горизонтальна проекція фронтального сліду – фронтальна проекція фронтального сліду |
|
Рисунок 3.1 |
Площини в просторі можуть займати різне положення відносно площин проекцій. Площини бувають загального положення і окремого положення. До площин окремого положення відносяться площини рівня і проекціювальні площини.
3.2 Площини загального положення

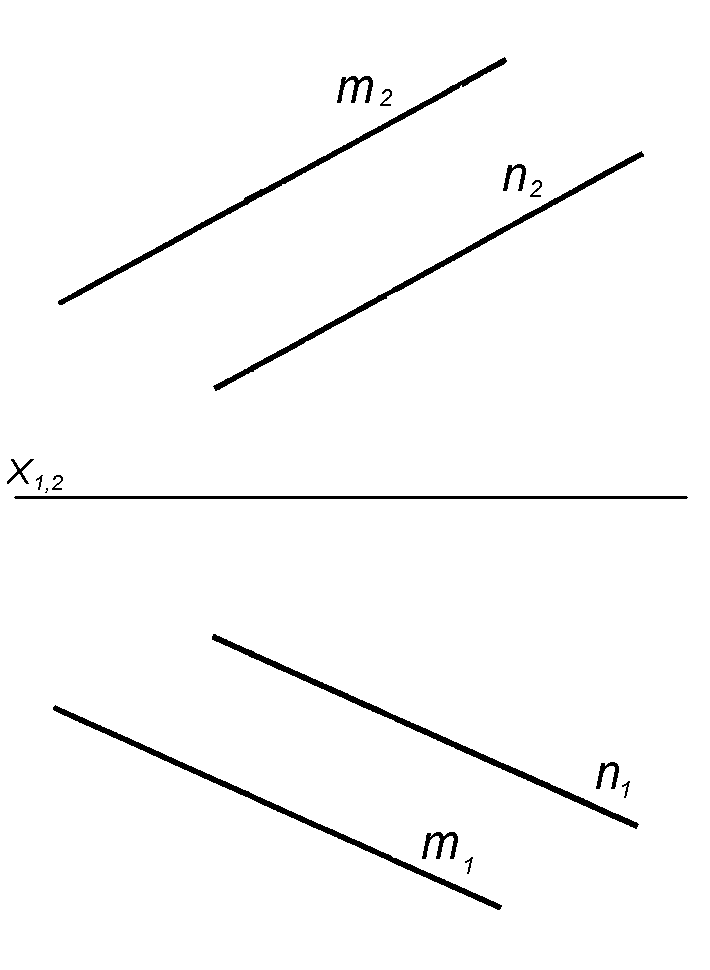

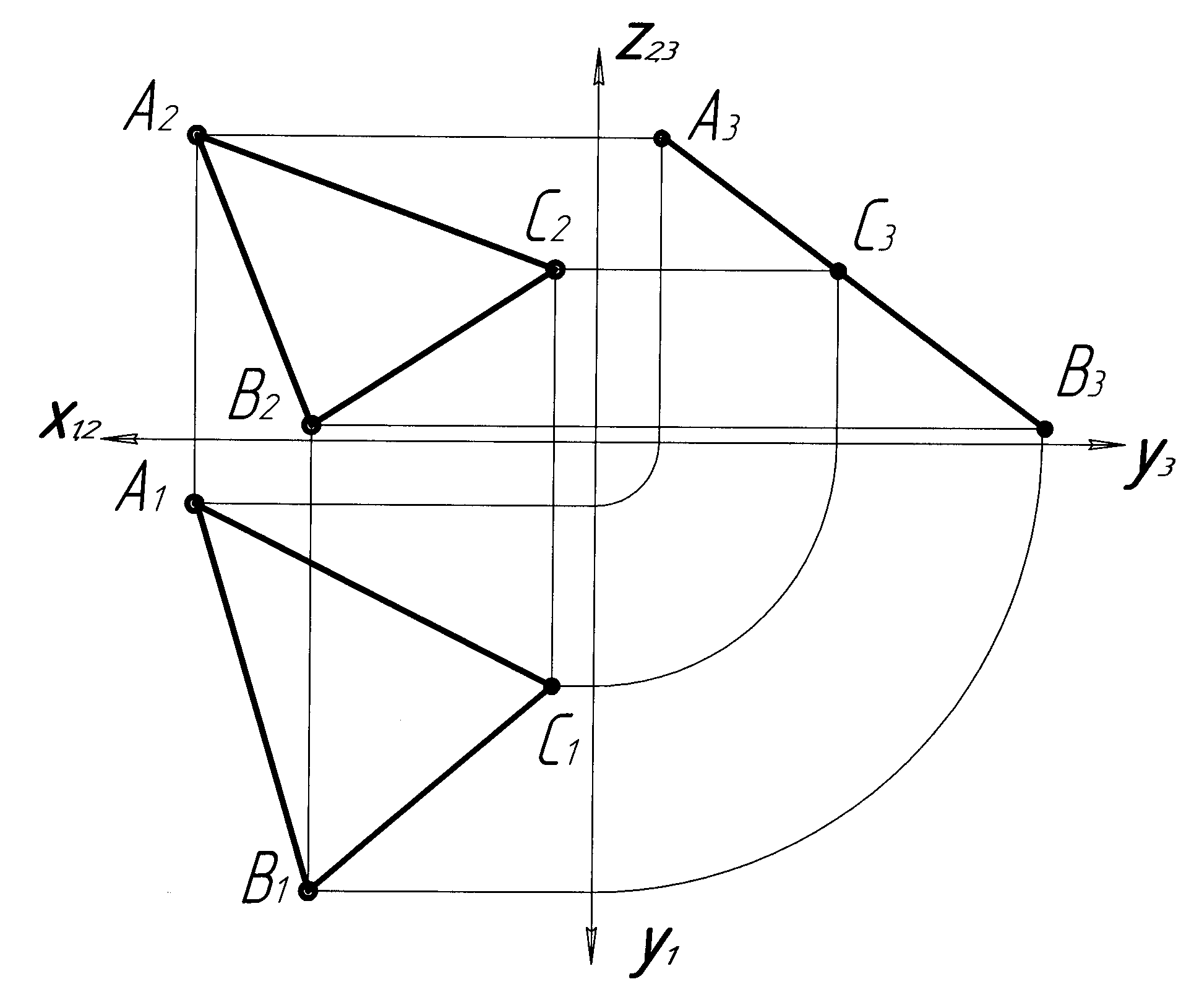

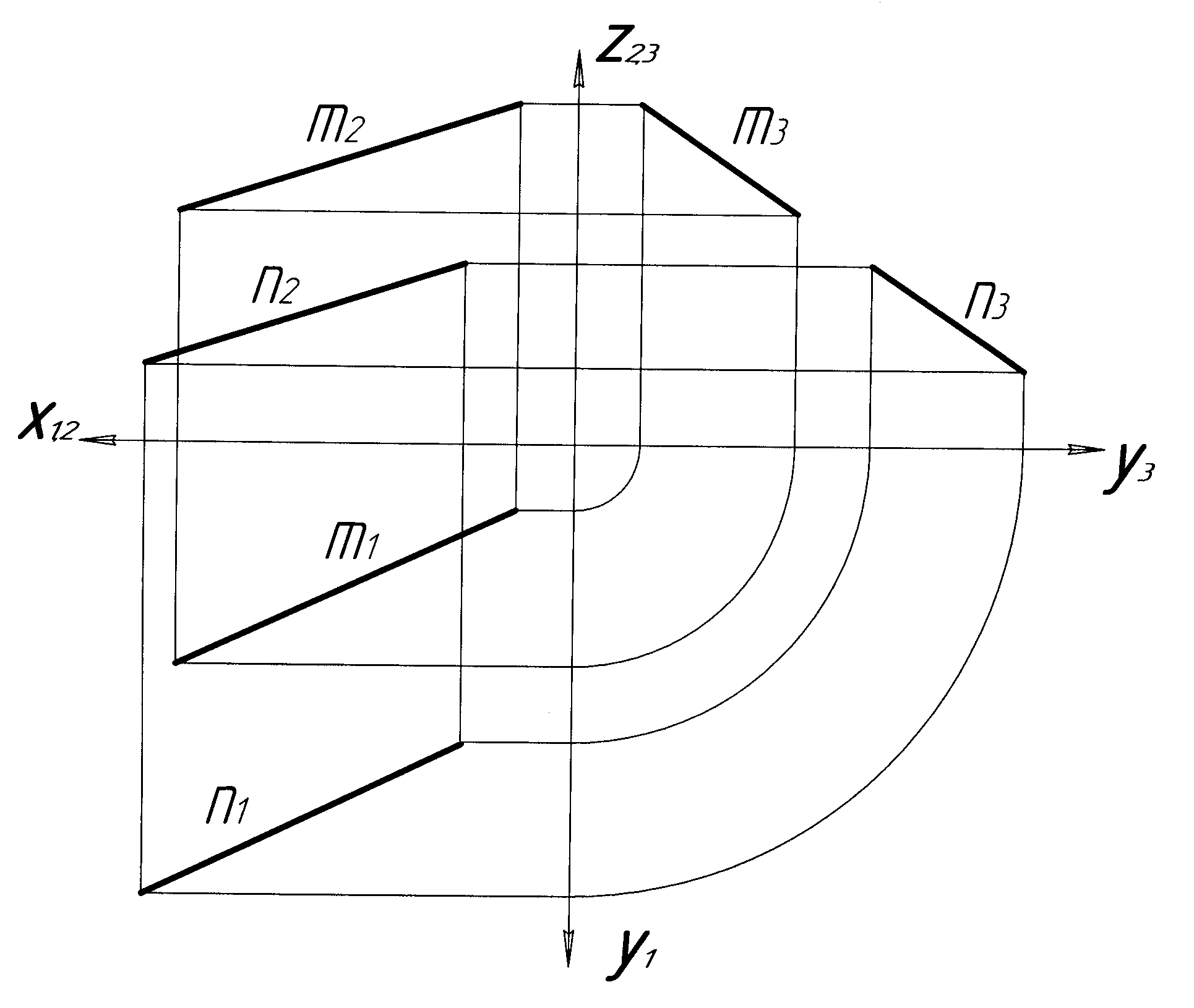

Площиною загального положення називається площина, яка не паралельна (не перпендикулярна) ні одній з площин проекцій. На рисунку 3.1 наведено приклад площини загального положення, яка задана слідами. На рисунку 3.2, а площина загального положення задана трикутником, на рисунку 3.2, б площина задана паралельними прямими.
-
а)
б)
Рисунок 3.2
3.3 Площини окремого положення
До площин окремого положення відносяться площини рівня і проекціювальні площини.
3.3.1 Площини рівня
Площини рівня – це площини, які паралельні одній з площин проекцій.
-
Площина паралельна П1 називається горизонтальною. Горизонтальна площина в системі площин проекцій П1/П2 відображається на П2 в пряму лінію, паралельну осі Ох. На П1 має натуральну величину (рис.3.3).
-
Площина паралельна П2 називається фронтальною. Фронтальна площина в системі площин проекцій П1/П2 відображається на П1 в пряму лінію, паралельну осі Ох. На П2 має натуральну величину (рис.3.4).
-
Площина паралельна П3 називається профільною. Профільна площина відображається на П1 і П2 в прямі лінії, які паралельні осям Оу і Оz. На П3 має натуральну величину (рис. 3.5).
Рисунок 3.3
Рисунок 3.4
Рисунок 3.5
3.3.2 Проекціювальні площини
Проекціювальні – називаються площини, що перпендикулярні до однієї з площин проекцій.
-
Площина перпендикулярна до П1 називається горизонтально-проекціювальною. Така площина відображається на П1 в пряму лінію і має реальні кути нахилу до П2 і П3 (рис. 3.6).
Рисунок 3.6
-

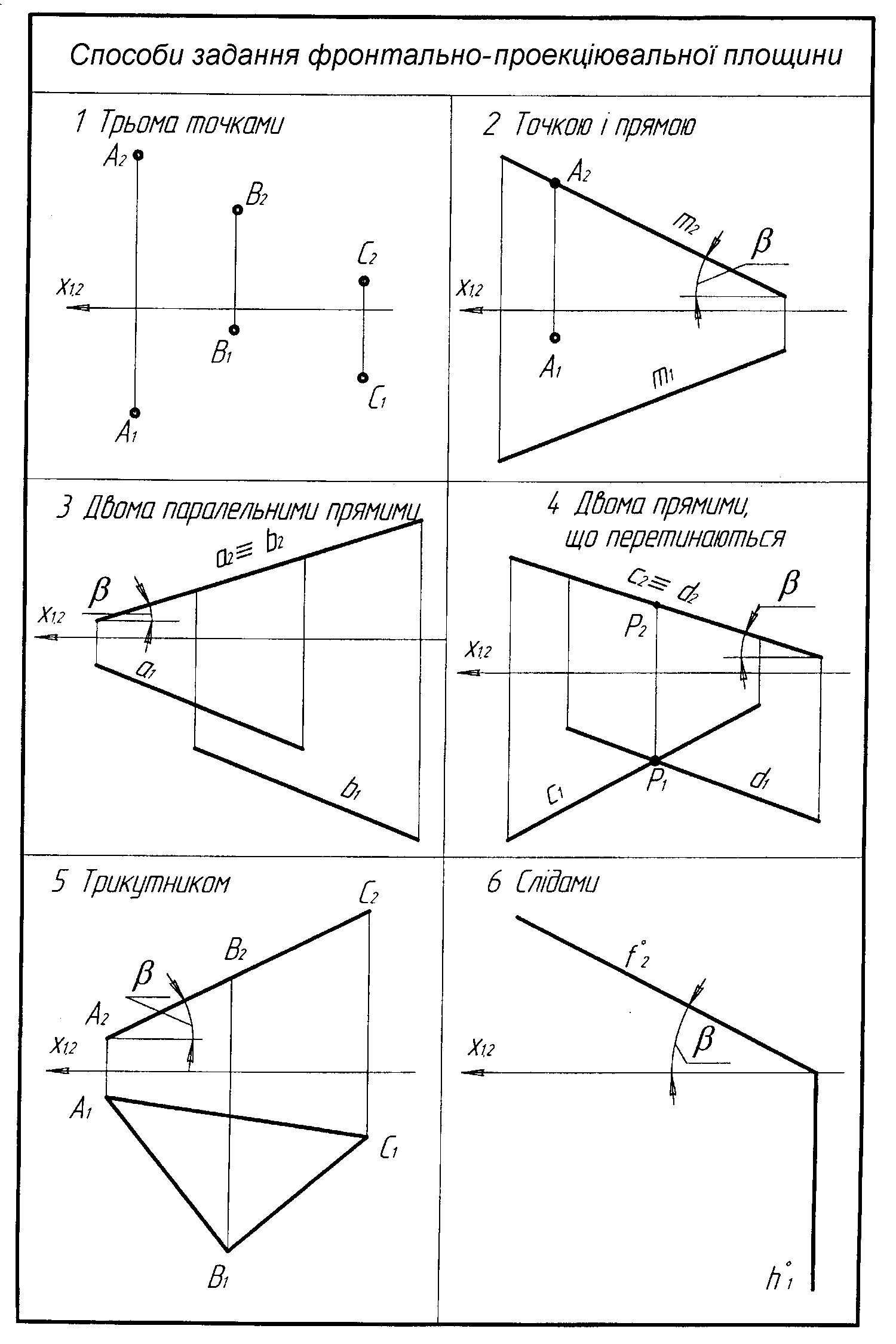

Площина перпендикулярна до П2 називається фронтально-проекціювальною. Така площина відображається на П2 в пряму лінію і має реальні кути нахилу до П1 і П3 (рис. 3.7).
Рисунок 3.7
-

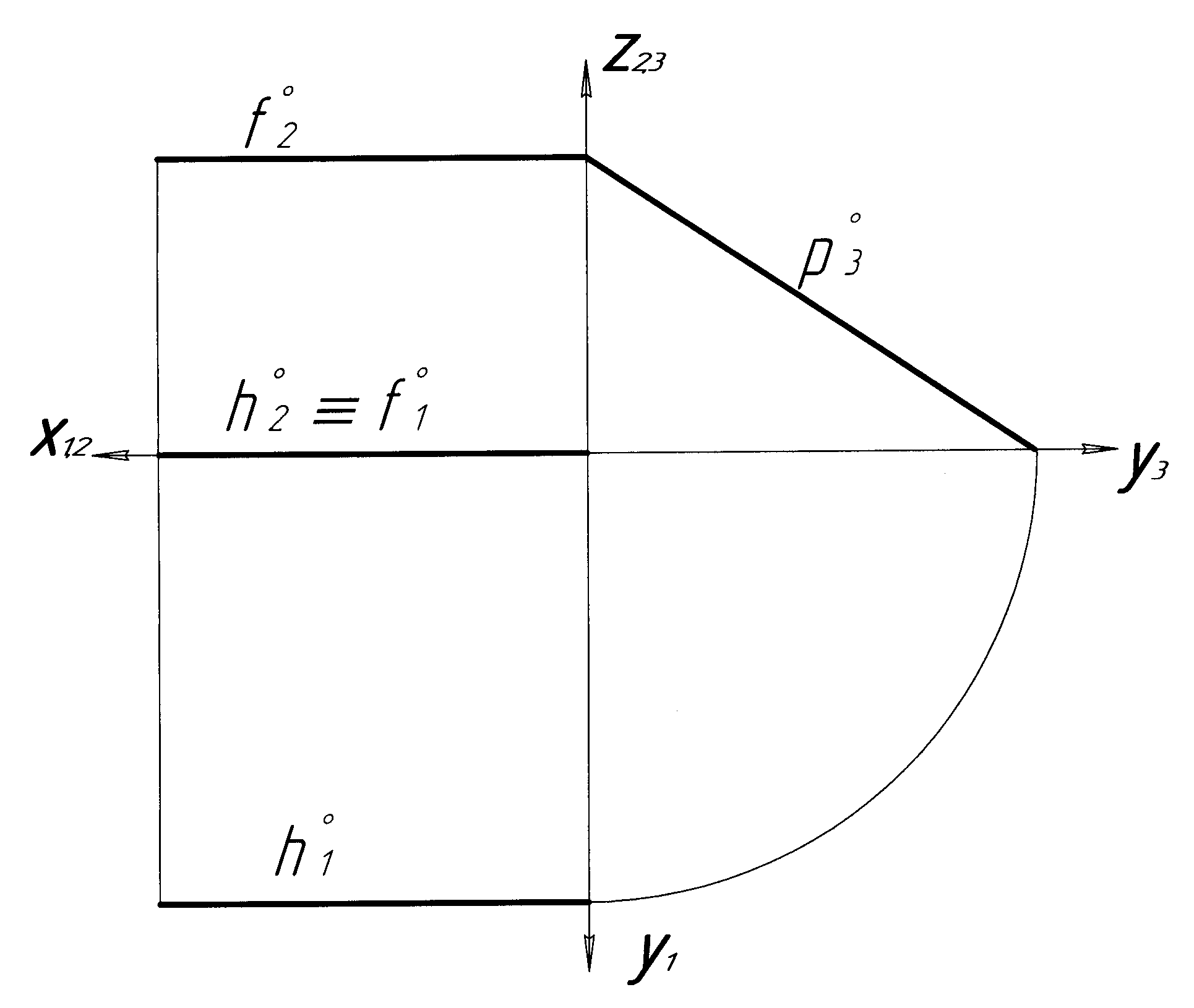

Площина перпендикулярна до П3 називається профільно-проекціювальною. Така площина відображається на П3 в пряму лінію і має реальні кути нахилу до П1 і П2 (рис. 3.8).

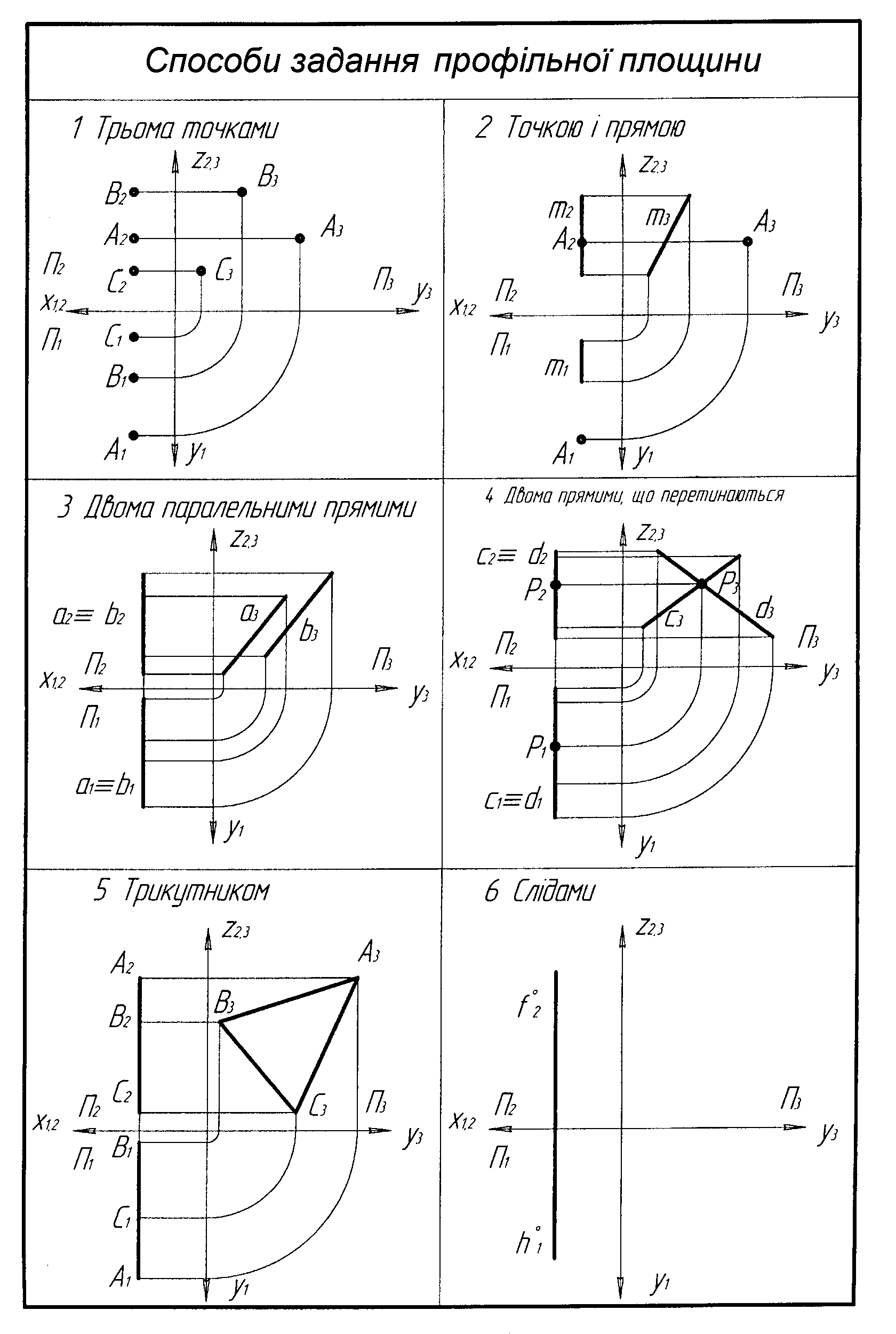

Способи задання профільно-проекціювальної площини |
|
1 Трьома точками |
2 Точкою і прямою |
3 Двома паралельними прямими |
4 Двома прямими, що перетинаються |
5 Трикутником |
6 Слідами |
Рисунок 3.8
