Типы графиков

Самый простой способ анализа изменения цен — взгляд на графическое представление их изменения. Существует несколько разных типов ценовых графиков. Для отображения ценовых колебаний, как правило, используют графики, отличные от простой линии. Их называют чартами (chart). Общим для всех графиков является то, что по горизонтальной оси (абсцисс) отсчитывается время, а по вертикальной оси (ординат) — изменение цен.

Временные интервалы при этом могут быть следующими:

• Недельный (Weekly)

• Дневной (Daily)

• 6 - ти Часовой (6 Hourly)

• 4 - х Часовой (4 Hourly)

• 2 - х Часовой (2 Hourly)

• Часовой (Hourly)

• 30 - ти – минутный (30 Minutely)

• 15 - ти минутный (15 Minutely)

• 10 - ти минутный (10 Minutely)

• 5 - ти минутный (5 Minutely)

• Тиковый

Типы CHARTS:

Тиковый график (Tick)

Наиболее детальную информацию о динамике цен дает тиковый график, отображающий каждое новое значение котировки. В отличии от других графиков технического анализа, он не привязан к фиксированной оси времени. На нем каждое движение цены по вертикали сопровождается перемещением на небольшой стандартный шаг по горизонтали. При активном рынке за некоторый заданный интервал времени происходит много движений цены, при неактивном рынке котировки обновляются редко и за этот же интервал времени отрисовывается немного «тиков».

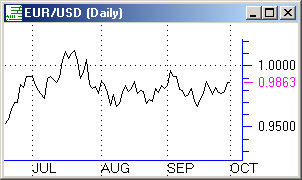

Линейный график (Line chart)

Если построить точки, соответствующие цене закрытия за каждый временной промежуток и соединить их отрезками прямых, то получится ломаная линия, которая при соответствующем масштабе визуально воспринимается как плавная кривая.

Простой линейный график не может отразить все данные по изменению цен. Но, иногда, он все же необходим. Это случается тогда, когда мало данных, либо, когда они не изменяются за определенный промежуток времени. Основным недостатком этого графика является отсутствие возможности видеть на нем движение цены в течение дня.

Столбцовый график (Bar chart)

Наиболее употребительный и относительно простой способ графического анализа цен — столбцовый график или гистограмма (Bar chat). Столбец отражает все изменения цен за определенный период времени.

На гистограмме отмечают следующие четыре важные точки:

• самую высокую (high) и самую низкую (low) цены в течение данного промежутка времени, которые соединяют вертикальной линией;

• цену открытия (open), которую отмечают коротким отрезком горизонтальной прямой, направленным влево;

• цену закрытия (close), которую отмечают коротким отрезком горизонтальной прямой, направленным вправо.

Иногда этот тип графиков также называют палочковым. Цена открытия не имеет особого значения для технического анализа, кроме тех случаев, когда открытие происходит с «окном». Под «окном» понимается ценовой разрыв между экстремальными значениями цены текущей и предыдущей торговой сессии, т. е. когда цена открытия текущей сессии выше цены закрытия предыдущей при восходящем тренде и наоборот: цена открытия текущей сессии ниже – при нисходящем тренде.

Очевидным достоинством гистограммы является возможность видеть на ней все цены в течение данной единицы времени. Наиболее популярной из них является однодневная гистограмма, за ней следует недельная. Можно выбрать и любые другие временные промежутки.

Однако, несмотря на то, что этот график отражает все четыре цены, он не лишен одного недостатка. В течение рассматриваемого временного периода цены могли измениться в пределах столбца неравномерно. В каких-то ценовых промежутках объемы торгов были значительно больше, чем в других. Поэтому толщина столбца не должна быть равномерной. Но использование неравномерного по толщине столбца сделает график очень трудным для визуального анализа. Кроме того, зрительное восприятие столбцовых графиков сильно зависит от плотности графика и продолжительности видимого периода.

Японские свечи (Candle Stick)

Японские свечи имеют близкое сходство с гистограммами. Они так же содержат четыре основные цены: high, low, open и close. Помимо обычной информации, график японских свечей поддается целому ряду специфических интерпретаций. Последние возможны благодаря удобству визуального наблюдения за этим графиком. Анализ японских свечей является формой технического анализа. Существует мнение, что график цены в идеале для визуального аналитика — это японские свечи, и ничего, кроме них. Свечи «кричат» с экрана, куда должен идти курс. Их комбинации незабываемы и остаются в памяти надолго. Со временем, непрерывно наблюдая за живой ценой по самой форме свечей, просто ценового графика и пары трендовых индикаторов и осцилляторов под графиком, вы увидите будущее цены на минуту раньше, чем это произойдет.

Что такое предлагает график свечей, чего нет на западном столбцовом графике? В отношении отображения действительных данных — ничего. Однако, что касается визуальной привлекательности и способности более легко наблюдать за соотношениями данных, свечи имеют исключительную значимость. Они предоставляют быстрый обзор последней торговой психологии.

Толстая часть линии свечи называется телом (джиттай). Оно представляет разницу между ценой открытия и закрытия дня. Когда тело черное, это означает, что цена закрытия сессии была ниже цены открытия. Считают, что черный цвет – это «медвежий» цвет. Если тело белое, это значит, что уровень закрытия был выше уровня открытия. Считают, что белый цвет – это «бычий» цвет.

Тонкие линии выше и ниже тела называются тенями. Тени представляют экстремумы сессий. Тень выше тела называется верхней тенью (увакаге) и представляет верхнюю цену за определенный период; тень ниже тела известна как нижняя тень (шитакаге) и представляет цену низа за период. Некоторые японцы называют верхнюю тень волосами, а нижнюю тень — хвостом. Японцы используют красный цвет вместо белого, чтобы показать «полую» свечу. Но, поскольку при ксерокопировании он сливается с черным, то в западной практике прижилось отображение пустого тела свечи – незакрашенным (белым).
