29. Воспроизведение единиц фв и передача их размеров. Поверочные схемы.

Для обеспечения единства измерений необходима тождественность единиц, в которых проградуированы все существующие СИ одной и той же величины. Это достигается путем точного воспроизведения и хранения в специализированных учреждениях установленных единиц ФВ и передачи их размеров применяемым СИ.

Воспроизведение единицы физической величины — это совокупность операций по материализации единицы ФВ с наивысшей в стране точностью посредством государственного эталона или исходного образцового СИ. Различают воспроизведение основной и производной единиц.

Передача размера единицы — это приведение размера единицы ФВ, хранимой поверяемым средством измерений, к размеру единицы, воспроизводимой или хранимой эталоном, осуществляемое при их поверке или калибровке. Размер единицы передается "сверху вниз"— от более точных СИ к менее точным.

Обеспечение правильной передачи размера единиц ФВ во всех звеньях метрологической цепи осуществляется посредством поверочных схем. Поверочная схема — это нормативный документ, который устанавливает соподчинение средств измерений, участвующих в передаче размера единицы от эталона к рабочим СИ с указанием методов и погрешности, и утвержден в установленном порядке. Основные положения о поверочных схема приведены в ГОСТ 8.061-80 "ГСИ. Поверочные схемы. Содержание и построение". Поверочные схемы делятся на:

• Государственная поверочная схема распространяется на все СИ данной ФВ, имеющиеся в стране. Она разрабатывается в виде гос. стандарта, состоящего из чертежа поверочной схемы и текстовой части, содержащей пояснения к чертежу.

• Ведомственная поверочная схема распространяется на СИ данной ФВ, подлежащие ведомственной поверке.

• Локальная поверочная схема распространяется на СИ данной ФВ, подлежащие поверке в отдельном органе метрологической службы.

Ведомственные поверочные схемы не должны противоречить гос поверочным схемам для СИ одних и тех же ФВ. Они могут быть составлены при отсутствии гос поверочной схемы. Ведомственная и локальная поверочные схемы оформляют в виде чертежа, элементы которого приведены на рис. 3.1.

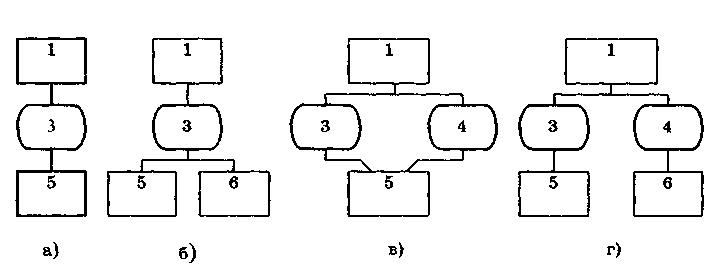

Рис. 3.1. Элементы графического изображения поверочных схем:

передача размера: а) от эталона 1 к объекту 5 методом 3; б) от эталона 1 к объектам поверки 5 и 6 методом 3; в) от эталона 1 к объекту поверки 5 методом 3 или 4; г) от эталона 1 к объекту поверки 5 методом 3 и объекту поверки 6 методом 4

Поверочная схема устанавливает передачу размера единиц одной или нескольких взаимосвязанных величин и должна включать не менее двух ступеней передачи размера. Поверочную схему при необходимости также допускается подразделять на части. На чертежах поверочной схемы должны быть указаны:

• наименования СИ и методов поверки;

• номинальные значения ФВ или их диапазоны;

• допускаемые значения погрешностей СИ;

• допускаемые значения погрешностей методов поверки. Правила расчета параметров поверочных схем и оформления чертежей поверочных схем приведены в ГОСТ 8.061-80 "ГСИ. Поверочные схемы. Содержание и построение" и в рекомендациях МИ 83—76 "Методика определения параметров поверочных схем".
