- •Министерство образования Российской Федерации
- •Определение напряжений и деформаций.
- •Разрушение конструкционных материалов
- •Расчет параметров надежности изделий
- •Исходные данные для расчета надежности
- •Приложения
- •Упругие свойства конструкционных материалов
- •Данные прочности и вязкости разрушения некоторых материалов
- •Коэффициенты интенсивности напряжений
- •Значение нормальной функции распределения
- •Литература
Данные прочности и вязкости разрушения некоторых материалов
Марка сплава |
Тип заготовки |
Образец (ориентация) |
° с
|
σТ,МПа |

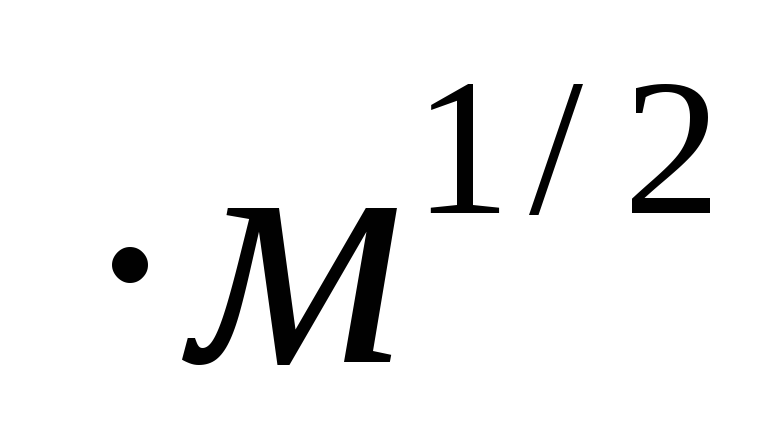

Кlc. МПа | |
|
|
Aлюминиевые сплавы | ||||
201-1-Т651 |
Лист |
L-T |
21—32 |
435—470 |
23—27 | |
|
» |
T-L |
21—32 |
435— 155 |
22-25 | |
|
» |
S-L |
24 |
380 |
20 | |
2014-Т6 |
Поковка |
L-T |
24 |
440 |
31 | |
|
» |
T-L |
24 |
435 |
18—21 | |
2020-Т651 |
Лист |
L-T |
21—32 |
525—540 |
22—27 | |
|
» |
T-L |
21—32 |
530—540 |
19 | |
2024-Т351 |
» |
L-T |
27—29 |
370—385 |
31—44 | |
|
» |
T-L |
27—29 |
305—340 |
30—37 | |
'2024-Т851 |
» |
L-T |
21—32 |
455 |
23—28 | |
|
» |
T-L |
21—32 |
440—455 |
21—24 | |
2124-Т851 |
» |
L-T |
21—32 |
440—460 |
27—36 | |
|
» |
T-L |
21—32 |
450—460 |
24—30 | |
2219-Т851 |
» |
L-T |
21—32 |
345—360 |
36—41 | |
|
» |
T-L |
21—32 |
340—345 |
28—38 | |
7049-Т73 |
Поковка |
L-T |
21—32 |
460—510 |
31—38 | |
7050-Т73651 Лист |
» |
T-L L-T |
21—32 21—32 |
460—470 460—510 |
21—27 33—41 | |
|
» |
T-L |
21—32 |
450—510 |
29—38 | |
|
» |
S-L |
21—32 |
430—440 |
25—28 | |
7075-Т651 |
» |
L-T |
21—32 |
515—560 |
27—31 | |
|
» |
T-L |
21—32 |
510—530 |
25—28 | |
|
|
S-L |
21—32 |
460—485 |
16—21 | |
7075-Т7351 |
Лист |
L-T |
21—32 |
400—455 |
31—35 | |
|
» |
T-L |
21—32 |
395—405 |
26—41 | |
7475-Т651 |
» |
T-L |
21—32 |
505—515 |
33—37 | |
7475-Т7351 |
» |
T-L |
21—32 |
395—420 |
39—44 | |
(специальная |
|
|
|
|
| |
обработка) |
|
|
|
|
| |
7079-Т651 |
» |
L-T |
21—32 |
525—540 |
29—33 | |
|
» |
T-L |
21—32 |
505—510 |
24—28 | |
7178-Т651 |
» |
L-T |
21—32 |
560 |
26—30 | |
|
» |
T-L |
21—32 |
540—560 |
22—26 | |
|
» |
S-L |
21—32 |
470 |
17 | |
Стали | ||||||
4330V (отпуск |
Поковка |
L-T |
21 |
1400 |
86—94 | |
275 "С) |
|
|
|
|
| |
» ( » 425 °С) |
» |
L-T |
21 |
1315 |
103—110 | |
4340 ( » 205 °С) |
» |
L-T |
21 |
1580— |
44—66 | |
|
|
|
|
1660 |
| |
» ( » 260°С) |
Лист |
L-T |
21 |
1495— |
50—63 | |
|
|
|
|
1640 |
| |
» ( » 425 °С) |
Поковка |
L-T |
21 |
1360— |
79—91 | |
|
|
|
|
1455 |
| |
D6AC ( » 540 °С) |
Лист |
L-T |
21 |
1495 |
102 | |
|
» |
L-T |
-54 |
1570 |
62 | |
9-4-20 ( » 550 °С) |
» |
L-T |
21 |
1280— 1310 |
132-154 | |
18Ni (200) (480°С, 6 ч) |
» |
L-T |
21 |
1450 |
110 | |
18Ni (250) (480°С, 6 ч) |
» |
L-T |
21 |
1785 |
88-97 | |
18Ni (300) (480 °С) |
» |
L-T |
21 |
1905 |
50—64 | |
18Ni (300) (480 °С, 6 ч) |
Поковка |
L-T |
21 |
1930 |
83—105 | |
AFC77 (отпуск |
Поковка |
L-T |
24 |
1530 |
79 | |
425°) |
|
|
|
|
| |
Титановые сплавы | ||||||
Ti-6Al-4V |
Лист |
L-T |
23 |
875 |
123 | |
|
Лист |
T-L |
23 |
820 |
106 | |
|
Лист |
L-T |
22 |
815—835 |
85—107 | |
|
» |
T-L |
22 |
825 |
77—116 | |
Керамические материалы | ||||||
Раствор для кирпичной кладки |
— |
— |
0,13—1,3 | |||
Бетон |
— |
— |
0,23—0,143 | |||
Al2O3 |
— |
— |
3—5,3 | |||
SiC |
— |
— |
3,4 | |||
SisN4 |
— |
— |
4,2—5,2 | |||
Силикатное стекло на основе патрон- |
— |
— |
0,7—0,8 | |||
ной извести |
|
|
| |||
Электроизоляционный фарфор |
— |
— |
1,03—1.25 | |||
WC [2,5—3 мкм) — 3% (по массе) Со |
— |
— |
10,6 | |||
WC (2,5—3 мкм)—9% (по массе) Со |
— |
— |
12,8 | |||
WC (2,5—3,3 мкм)—15% (по массе)Со |
— |
— |
16,5—18 | |||
Известняк |
— |
— |
0,99 |
Таблица 7
Значения q для σ—N данных в предположении нормального распределения
п |
Р—75 |
Р—90 |
Р—95 |
Р—99 |
Р—99.9 | ||||
γ=0,50 | |||||||||
4 |
0.739 |
1,419 |
1,830 |
2,601 |
3,464 | ||||
6 |
0,712 |
1,360 |
1,750 |
2,483 |
3,304 | ||||
10 |
0.694 |
1,324 |
1,702 |
2,411 |
3,205 | ||||
12 |
0.691 |
1,316 |
1,691 |
2,395 |
3,183 | ||||
15 |
0,688 |
1,308 |
1,680 |
2,379 |
3,163 | ||||
18 |
0,685 |
1,303 |
1,674 |
2,370 |
3,150 | ||||
20 |
0,684 |
1,301 |
1,671 |
2,366 |
3,143 | ||||
25 |
0,682 |
1,297 |
1,666 |
2,357 |
3,132 | ||||
γ=0,75 | |||||||||
4 |
1,256 |
2,134 |
2,680 |
3,726 |
4,910 | ||||
6 |
1,087 |
1,860 |
2,336 |
3,243 |
4,273 | ||||
8 |
1,010 |
1,740 |
2,190 |
3,042 |
4,008 | ||||
10 |
0,964 |
1,671 |
2,103 |
2,927 |
3,858 | ||||
12 |
0,933 |
1,624 |
2,048 |
2,851 |
3,760 | ||||
15 |
0,899 |
1,577 |
1,991 |
2,776 |
3,661 | ||||
18 |
0,876 |
1,544 |
1,951 |
2,723 |
3,595 | ||||
20 |
0.865 |
1,528 |
1,933 |
2,697 |
3,561 | ||||
25 |
0,842 |
1,496 |
1,895 |
2,647 |
3,497 | ||||
γ=0,90 | |||||||||
4 |
1,972 |
3,187 |
3,957 |
5,437 |
7,128 | ||||
6 |
1,540 |
2,494 |
3,091 |
4,242 |
5,556 | ||||
8 |
1,360 |
2,219 |
2,755 |
3,783 |
4,955 | ||||
10 |
1,257 |
2,065 |
2,568 |
3,532 |
4,269 | ||||
12 |
1,188 |
1,966 |
2,448 |
3,371 |
4,420 | ||||
15 |
1,119 |
1,866 |
2,329 |
3,212 |
4,215 | ||||
18 |
1,071 |
1,800 |
2,249 |
3,106 |
4,078 | ||||
20 |
1,046 |
1,765 |
2,208 |
3,052 |
4,009 | ||||
25 |
0,999 |
1,702 |
2,132 |
2,952 |
3,882 | ||||
γ=0,95 | |||||||||
4 |
2,619 |
4,163 |
5,145 |
7,042 |
9,215 | ||||
6 |
1,895 |
3,006 |
3,707 |
5,062 |
6,612 | ||||
8 |
1,617 |
2,582 |
3,188 |
4,353 |
5,686 | ||||
10 |
1,465 |
2,355 |
2,911 |
3,981 |
5,203 | ||||
12 |
1,366 |
2,210 |
2,736 |
3,747 |
4,900 | ||||
15 |
1,268 |
2,068 |
2,566 |
3,520 |
4,607 | ||||
18 |
1,200 |
1,974 |
2,453 |
3,370 |
4,415 | ||||
20 |
1,167 |
1,926 |
2,396 |
3,295 |
4,319 | ||||
25 |
1,103 |
1,838 |
2,292 |
3,158 |
4,143 |
Таблица 8.
