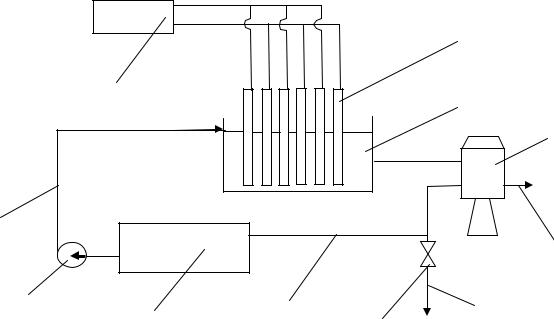

Рис. 1.21. Схема электрокоагуляционной очистки сточных вод:

1 – насос; 2 – промывочная ванна; 3 – трубопровод; 4 – выпрямитель электрического тока; 5 – электроды; 6 – электролизер; 7 – центрифуга; 8 – отвод осадка; 9 – вентиль;

10 – слив очищенной воды; 11 – трубопровод для подачи воды при повторном использовании

При пропускании электрического тока с плотностью 50-100 А/м2 через сточную воду,

движущуюся по длине электролизёра 6 в течение 10÷15 мин, происходит анодное растворение стальных электродов, и образующиеся при этом ионы двухвалентного железа восстанавливают шестивалентный хром до трехвалентного. Одновременно происходит гидролиз ионов железа и трехвалентного хрома с образованием нерастворимых гидроксидов Fe(OH)2, Fe(OH)3, Cr(OH)3. Сточная вода со взвешенными в ней гидроксидами поступает из электролизёра 6 в центрифугу 7, в которой происходят – отделение гидроксидов железа и хрома и удаление их через трубопровод 8. Очищенная от хрома вода по трубопроводу 10 поступает для дальнейшей отчистки или при закрытом вентиле 9 по трубопроводу 11 поступает для повторного использования в промывочных ваннах.

1.5.2. Флотация

Флотация – это процесс молекулярного прилипания частиц флотируемого материала к поверхности раздела двух фаз, обычно газа (чаще воздуха) и жидкости, обусловленный избытком свободной энергии поверхностных пограничных слоев, а также поверхностными явлениями смачивания.

Флотацию применяют для удаления из сточных вод диспергированных примесей, которые самопроизвольно плохо отстаиваются.

Процесс очистки производственных сточных вод, содержащих ПАВ (поверхностноактивные вещества), нефть, нефтепродукты, масла, волокнистые материалы методом флотации заключается в образовании комплексов "пузырек-частица", всплывание этих комплексов и удаление образовавшегося пенного слоя с поверхности обрабатываемой жидкости. Уплотнение и разрушение пенного слоя может быть интенсифицировано нагреванием или с помощью специальных приспособлений брызгалок. Прилипание частицы, находящиеся в ней, к поверхности газового пузырька возможно только тогда, когда наблюдается несмачивание или плохое смачивание частицы жидкостью. Образование комплекса "пузырек-частица" за-

32

1
θ
2
Рис. 1.22. Схема образования комплекса
"пузырек-частица"

висит от интенсивности их столкновения друг с другом, химического взаимодействия веществ, избыточного давления воздуха в сточной воде и т.п. В тех случаях, когда флотацию применяют для удаления растворенных веществ, например ПАВ, процесс называется пенной сепарацией или пенным концентрированнием.

Возможность образования флотационного комплекса "пузырек-частица", скорость процесса и прочность связи, продолжительность существования комплекса зависят от природы частиц, а также от характера взаимодействия реагентов с

их поверхностью и способности частиц смачиваться водой. При закреплении пузырька образуется трехфазный периметр – линия, ограничивающий площадь прилипания пузырька и яв-

ляющийся границей трех фаз: твердой, жидкой и газообразной. Касательная к поверхности пузырька (рис. 1.22) в точке трехфазного периметра и поверхность твердого тела образуют обращен-

ный в жидкость угол θ, называемый краевым углом смачивания.

Смачивающая способность жидкости зависит от ее полярности, с возрастанием которой способность жидкости смачивать твердые тела

слабеет. Внешним проявлением способности жидкости к смачиванию является величина ее поверхностного натяжения на границе с газовой средой, а также разность полярностей на границе жидкой и твердой фаз. Процесс флотации идет эффективно при поверхностном на-

тяжении воды не более 60÷65 мН/м. Степень смачиваемости водой твердых или газовых частиц, взвешенных в воде, характеризуется величиной краевого угла смачивания θ. Чем боль-

ше угол θ, тем более гидрофобна поверхность частицы, таким образом, увеличиваются вероятность прилипания к ней и прочность удержания на ее поверхности воздушных пузырьков. Такие частицы обладают малой смачиваемостью и легко флотируются. Большое значение при флотации имеют размер, количество и равномерность распределения воздушных пу-

зырьков в сточной воде. Оптимальные размеры воздушных пузырьков 15÷30 мкм, а макси-

мальные 100÷200 мкм.

Таким образом, процесс флотации заключается в следующем – при сближении в воде поднимающегося пузырька воздуха с твёрдой гидрофобной частицей разделяющая их прослойка воды при некоторой критической толщине прорывается и происходит слипание пузырька с частицей. Затем комплекс "пузырек-частица" поднимается на поверхность воды, где пузырьки собираются и возникает пенный слой с более высокой концентрацией частиц, чем в исходной сточной воде.

Прилипание происходит при столкновении пузырька с частицей или при образовании пузырька из раствора на поверхности частицы. На величину смачиваемости поверхности взвешенных частиц влияют адсорбционные явления и присутствие в воде примесей ПАВ, электролитов и др. Поверхностно-активные вещества – реагенты-собиратели, адсорбируясь на частицах, понижают их смачиваемость, т.е. делают их гидрофобными. В качестве реаген- тов-собирателей используют масла, жирные кислоты и их соли, меркаптаны, ксантогенаты, дитиокарбонаты, алкил-сульфаты, амины и другие вещества. Повысить гидрофобность частиц можно сорбцией молекул растворенных газов на их поверхность.

Энергия образования комплекса "пузырек-частица" [5]:

A=σ∙(l – Cos θ),

(1.1)

где σ – поверхностное натяжение воды на границе с воздухом.

33

Для частиц, хорошо смачиваемых водой, θ стремится к нулю, следовательно, cosθ стремится к единице, а значит, прочность прилипания минимальна. Для несмачиваемых частиц, наоборот, энергия образования комплекса "пузырек-частица" будет максимальной.

Эффект разделения флотацией зависит от размера и от количества пузырьков воздуха. При этом необходима высокая степень насыщения воды пузырьками или большое содержание газа в ней. Удельный расход воздуха снижается с повышением концентрации примесей, т.к. увеличивается вероятность столкновения и прилипания. Большое значение имеет стабилизация размеров пузырьков процессе флотации. Для этой цели вводят различные пенообразователи, которые уменьшают поверхностную энергию раздела фаз. К ним относят сосновое масло, крезол, фенолы, алкил-сульфаты натрия.

Вес частицы не должен превышать силы прилипания ее к пузырьку и подъемной силы пузырьков. Размер частиц, которые хорошо флотируются, зависит от плотности материала и

равен 0,2÷1,5 мм.

В практике очистки производственных сточных вод выработаны различные конструктивные схемы, приемы и методы флотации. Флотацию применяют для отчистки сточных вод многих производств: нефтепереработка, целлюлозно-бумажная промышленность, а также кожевенная, машиностроительная, пищевая и химическая. Флотацию используют для выделения активного ила после биохимической отчистки.

Достоинствами флотации являются:

1)непрерывность процесса;

2)широкий диапазон применения;

3)небольшие капитальные и эксплутационные затраты;

4)простота аппаратуры;

5)селективность выделения примесей;

6)более высокая скорость процесса по сравнению с отстаиванием;

7)возможность получения шлама более низкой влажности (90-95 %);

8)высокая степень отчистки (95-98 %);

9)возможность рекуперации удаляемых веществ.

Флотация сопровождается аэрацией сточных вод, снижением концентрации ПАВ и легко окисляемых веществ, бактерий и микроорганизмов. Это способствует успешному проведению следующих стадий очистки.

Наиболее существенные принципиальные отличия способов флотации связаны с насыщением жидкости пузырьками воздуха определенной крупности. По этому принципу, можно выделить следующие способы обработки производственных сточных вод:

-флотация с выделением воздуха из раствора;

-флотация с механическим диспергированием воздуха (импеллерные, безнапорные и пневматические флотационные установки);

-флотация с подачей воздуха через пористые материалы;

-электрофлотация;

-биологическая и химическая флотация.

Флотационные установки могут состоять из одного или двух отделений (камер). В однокамерных установках в одном и том же отделении происходят одновременно насыщение жидкости пузырьками воздуха и всплывание флотирующихся загрязнений. В двухкамерных установках, состоящих из приемного и отстойного отделений, в первом отделении происходят образование пузырьков воздуха и агрегатов "пузырек-частица", а во втором – всплывание шлама (пены) и осветление жидкости.

1.5.2.1. Флотация с выделением воздуха из раствора

Применяется при очистке производственных сточных вод, содержащих очень мелкие частицы загрязнений, поскольку позволяет получать самые мелкие пузырьки воздуха. Сущность метода заключается в создании перенасыщенного раствора воздуха в сточной жидко-

34

сти. Выделяющийся из такого раствора воздух образует микропузырьки, которые и флотируют содержащиеся в сточной воде загрязнения. Количество воздуха, которое должно выделиться из перенасыщенного раствора и обеспечить необходимую эффективность флотации,

обычно составляет 1÷5 % от объема обрабатываемой сточной воды. В зависимости от способа создания пузырьков различают вакуумную, напорную и эрлифтную флотацию.



























































Вакуумная флотация (рис.

1



2

3



4









































































































1.23). Преимуществом вакуум-

























































































































ной флотации является то, что



























































II

образование пузырьков газа, их























































































































слипание с частицами загрязне-

























































































































ний и всплывание образовав-





















































































































































































шихся агрегатов "пузырек-

























































































































I























































III

частица" происходят в спокой-























































ной среде и вероятность их раз-

















































































































рушения сводится к минимуму.





























































Минимальны также

энергоза-





























































траты на

насыщение

жидкости







Рис. 1.23. Схема вакуумной флотации:

воздухом,

образование

и из-







мельчение

воздушных

пузырь-





I – подача сточной воды; II – отвод пены;





ков.













III – отвод обработанной сточной воды;













Недостатки метода:



1 – аэратор; 2 – деаэратор; 3 – флотационная камера;



- необходимость

сооруже-











4 – механизм сгребания пены











ния герметичных резервуаров;

- сложность эксплуатации

вакуумных флотационных установок; - ограниченный диапазон применения вакуумных флотационных установок (концентра-

ция загрязнений в сточной воде не должна превышать 250 мг/л).

Сточная жидкость, поступающая на флотацию предварительно насыщается воздухом в течение 1÷2 мин в аэрационной камере 1, откуда она поступает в деаэратор 2 для удаления

нерастворившегося воздуха. Далее под действием разрежения (0,02÷0,03 МПа) сточные воды поступают во флотационную камеру 3, в которой растворившийся воздух при атмосферном давлении выделяется в виде пузырьков и выносит частицы загрязнений в пенный слой. Продолжительность пребывания сточной воды во флотационной камере 20 мин, а нагрузка на 1 м2 площади поверхности около 200 м3/сут. Скапливающаяся пена вращающимися скребками удаляется в пеносборник. Для отвода обработанной сточной воды обеспечивается необходимая разность отметок уровней во флотационной камере и приемном резервуаре или устанавливаются насосы.

Напорная флотация (рис. 1.24). Установки напорной флотации просты и надежны в эксплуатации. Этот метод имеет более широкий диапазон применения, поскольку позволяет регулировать степень перенасыщения в соответствии с требуемой эффективностью очистки

сточных вод при начальной концентрации загрязнений до 4÷5 г/л и более. Для увеличения степени очистки в сточную воду добавляют коагулянты. Аппараты напорной флотации обес-

печивают по сравнению с нефтеловушками в 5÷10 раз меньше остаточное содержание за-

грязнений и имеют в 5÷10 раз меньшие габариты. Процесс осуществляется в две стадии: насыщение сточной воды воздухом под повышенным давлением и выделение растворенного газа под атмосферным давлением. Напорные флотационные установки имеют производи-

тельность от 5 до 2000 м3/ч. Пребывание воды в напорной емкости составляет 10÷15 мин, а во флотационной камере – 10÷20 мин.

35

1

2

3

4

III

II

I

IV

Рис. 1.24. Схема напорной флотации:

I – подача сточной воды; II – подача воздуха; III – отвод пены;

IV – отвод обработанной воды

При напорной флотации (рис. 1.24) сточные воды по трубопроводу насосом 2 подаются в напорный бак 3 (сатуратор) из приемного резервуара 1. На всасывающем трубопроводе имеется патрубок для подсоса воздуха. Сатуратор или напорная емкость служит для равномерного растворения воздуха в сточной воде. Объем сатуратора рассчитывают на необходи-

мую продолжительность насыщения воздухом (обычно 1÷3 мин) при избыточном давлении

0,15÷0,4 МПа.

Количество растворяющегося в сатураторе воздуха должно составлять 3÷5 % объема обрабатываемой сточной воды. Насыщенная воздухом вода подается во флотационную камеру 4, где при атмосферном давлении растворенный воздух выделяется в виде пузырьков и флотирует взвешенные частицы. Всплывающая масса непрерывно удаляется механизмами для сгребания пены в пеносборники. Отвод пены осуществляется по линии III в верхней части флотатора. Осветленная вода отводится из нижней части флотатора – линия IV. Площадь

флотационной камеры следует принимать исходя из гидравлической нагрузки 6÷10 м3/ч на 1 м2 площади поверхности камеры. Продолжительность флотации составляет 20 мин.

Объем засасываемого воздуха составляет 1,5÷5 % от объема очищаемой воды. Значения параметров зависят от концентрации и свойств загрязнений. При проектировании флотаторов для обработки сточных вод с расходом до 100 м³/ч, принимаются прямоугольные флота-

торы в плане камеры глубиной 1÷1,5 м, с расходом более 100 м3/ч – радиальные флотаторы глубиной не менее 3 м. Глубина зон флотации и отстаивания назначается не менее 1,5 м, а продолжительность пребывания сточной воды в них соответственно 5 и 15 мин.

По схемам (рис. 1.23 и 1.24) вся сточная вода, поступающая на флотацию, насыщается воздухом. Схемы с рециркуляцией (рис. 1.25, а) и с частичной подачей воды насосом (рис. 1.25, б) рекомендуется использовать, если проводится предварительная коагуляция сточной воды с целью предотвращения или уменьшения разрушения хлопьев в насосе.

36

½

4

1

3

2

4

1

3

2

4

1

3

2





а)





б)









в)



Рис. 1.25. Схемы подачи воды при напорной флотации:

а – с рециркуляцией; б – с частичной подачей воды насосом; в – с рабочей жидкостью; I – подача воды; II – отвод очищенной воды; III – подача воздуха;

IV – дополнительная подача чистой воды; 1 – приемное отделение; 2 – флотационное отделение; 3 – насос; 4– напорный бак

В этих схемах только часть сточной воды подается насосом и насыщается воздухом. Схема с рабочей жидкостью (рис. 1.25, в) используется при большой концентрации загрязнений в сточной воде, когда работа флотационной установки по схеме (рис. 1.23) малоэффективна. В качестве рабочей жидкости используют уже очищенную или природную воду. При этом объем рабочей жидкости превышает объем очищаемой сточной воды. Улучшение флотации в этом случае происходит из-за сохранения хлопьев загрязнений и более быстрого их всплывания. Недостатком схемы является большой расход энергии на перекачку рабочей жидкости.

Сточные воды (рис. 1.26), насыщенные воздухом, поступают во флотационную камеру 3 снизу через вращающийся водораспределитель 2. Выделяющиеся из воды пузырьки воздуха всплывают вместе с частицами загрязнений. Вращающимся механизмом 4 пена сгребается в лоток и удаляется – линия IV.

Обработанная вода отводится с днища флотатора 1 и по вертикальным каналам переливается в отводящий кольцевой лоток 5. Пропускная способность одного радиального флотатора не должна превышать 1000 м3/ч.

Применяют цилиндрические флотаторы, имеющие разный диаметр, следовательно, разную производительность. Флотаторы отличаются конструкцией ввода и вывода сточной воды и механизма сбора пены и ее отводом.

37

IV

II

4

I

3

5

1

III





2





Рис.1.26. Схема радиального флотатора:

I – подача сточной воды; II – отвод обработанной сточной воды; III – опорожнение флотатора и отвод осадка; IV – отвод пены

Применяются также многокамерные флотационные установки. В многокамерной установке (рис. 1.27) загрязненная сточная вода, скапливаясь в емкости 1, насосом 2 сначала подается в гидроциклон 4, где удаляется часть взвешенных частиц. Затем ее направляют в первую камеру флотатора 3, где сточная вода смешивается с циркуляционной водой из напорного бака 6, насыщенной воздухом, поступающей через аэраторы 7.

II

шлам

I











4



























2

3



















1



























































































































7

5













8

6































































Рис. 1.27. Схема многокамерной флотационной установки с рециркуляцией:

I – подача сточной воды; II – отвод очищенной воды; 1 – емкость;

2 – насос; 3 – флотатор; 4 – гидроциклон; 5 – пеносъемник; 6 – напорный бак; 7 – аэраторы; 8 – насос

В первой камepe флотатора выделяются пузырьки воздуха, которые и флотируют загрязнения. После этого сточная вода поступает во вторую камеру и в последующие, в кото-
