1 Рис. 3.1. План траншеї і відвалу:1000
Рис. 3.1. План траншеї і відвалу
1:1000

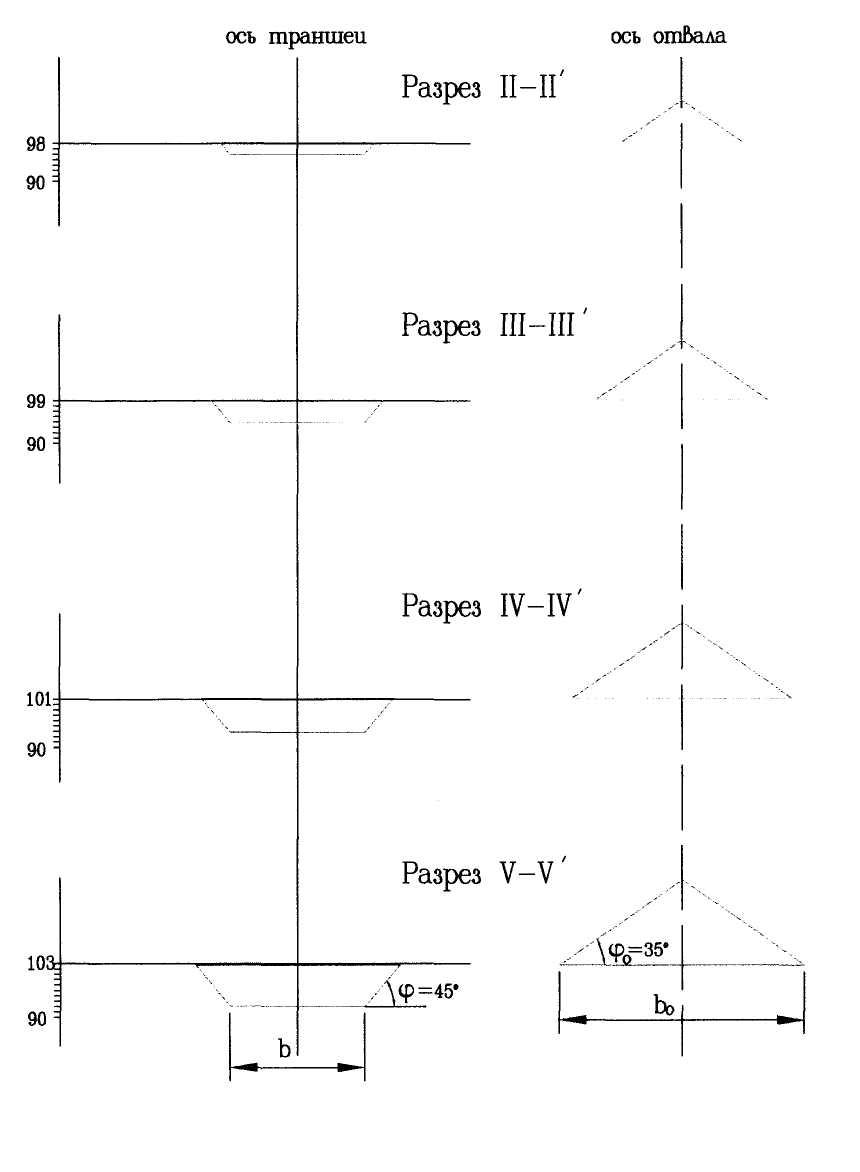

Рис. З.3. Розрізи траншеї і відвалу
Лабораторна робота №4 маркшейдерське забезпечення буропідривних робіт
Мета. Вивчити склад та послідовність маркшейдерських робіт при забезпеченні буропідривних робіт.
Завдання 1. Запроектувати на ділянці положення 20-25 підривних свердловин з розміром сітки 6х6 м.
Завдання 2. Визначивши середню висоту уступу і, прийнявши величину перебуру= 3 м, визначити загальний метраж свердловин за формулою:
, (4.1)
де – кількість свердловин.
Завдання 3. Визначити об’єм підірваного блока та вихід гірської маси з 1 м свердловини.
Визначивши площу перерізу і довжину блоку, що підривається, обчислюється об’єм за формулою:
. (4.2)
Об’єм можна обчислити помноживши площу ділянки на висоту уступу. Площа ділянки обчислюється як середнє з верхньоїта нижньоїплощ, визначених за допомогою палетки.
, (4.3)
. (4.4)
Завдання 4. В масштабі 1:1000 побудувати 2 розрізи, на яких показати розташування свердловин, ,, лінію найменшого опору по підошві (ЛОПП).
Мінімальну безпечну за умовами буріння лінію опору розрахувати за формулою:
(4.5)
1:1000

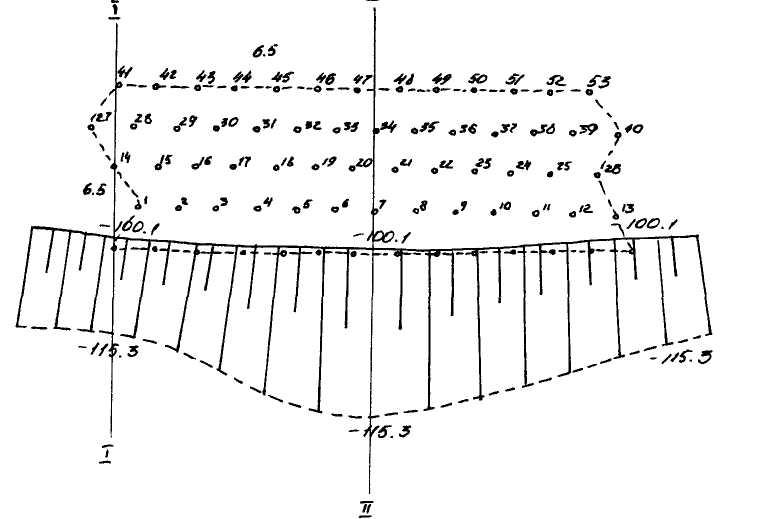

Рис. 4.1. План ділянки
1:1000

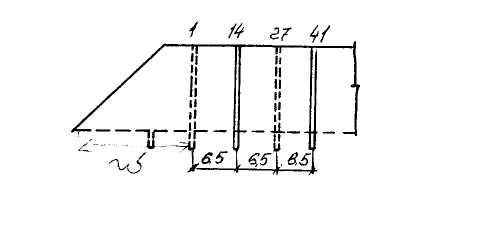

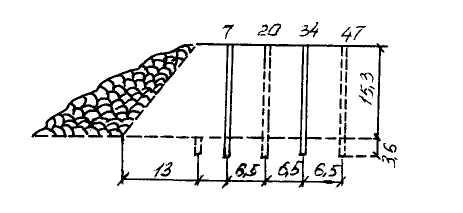

Рис. 4.2. Плани розрізів
де: - кут укосу уступу;-мінімальна безпечна відстань від бровки уступу до гусениці бурового станка приймається відповідно до правил безпеки 3 м.
Завдання 5. Навести склад маркшейдерських робіт по забезпеченню буропідривних робіт: проектні роботи; винесення в натуру підривних свердловин; способи знімальних робіт по підірваній масі.
Лабораторна робота №5
МАРКШЕЙДЕРСЬКЕ ЗАБЕЗПЕЧЕННЯ ПРОЦЕСІВ ГІРНИЧИХ РОБІТ.
І. Маркшейдерський контроль за станом та розвитком гірничих робіт.
Мета. Вивчити склад маркшейдерських робіт при контролі за розвитком гірничих робіт.
Завдання:
1. Користуючись зведеним планом гірничих робіт, визначити об’єм розкривних робіт з метою підготовки до видобутку визначеної кількості корисної копалини на позначеній ділянці. Для цього:
визначити необхідну кількість розкритих запасів, що забезпечить видобуток з врахуванням втрат;
визначити видобуток в об’ємних одиницях;
визначити площу;
визначити просування уступу для забезпечення плану видобутку;
використовуючи проектні дані, побудувати проектний профіль гірничих робіт;
визначити об’єм розкривних робіт;
визначити коефіцієнт розкриття.
2. Розрахувати елементи робочого майданчика уступу і показати їх в масштабі 1:1000.
ВИХІДНІ ДАНІ:
ділянка на плані задається викладачем;
плановий видобуток = 15 – 20 тис. т.;
проектні втрати П% = 6 – 15 %;
висота уступу корисної копалини та кут укосу уступувизначаються студентом згідно з планом; висота породного уступу дорівнює висоті уступу корисної копалини;
кут обрушення порід = 450
кут розвалу підірваної породи = 250-300
ширину заходки прийняти ;
ширина одноколійної транспортної лінії = 5 – 7,5 м;
коефіцієнт розпушення порід = 1,35;
об’ємна маса корисної копалини 3,5 т/м3;
Таблиця 5.1.
Параметри кар’єрних механічних лопат
Параметри |
ЭКГ-8И |
ЭКГ-12,5 |
ЭКГ-20 |
1. Ємкість ковша, м3 2. Радіус черпання на рівні стояння, м 3. Максимальний радіус розвантаження, м 4. Максимальний радіус черпання, м 5. Максимальна висота черпання, м 6. Максимальна висота розвантаження, м |
6,3; 8; 10
11,9
16,3
18,2
12,5
9,1 |
10; 12,5; 16
14,8
19,9
22,5
15,6
10,0 |
20
-
21,6
24,0
18,0
11,6 |
РЕКОМЕНДАЦІЇ ДО ВИКОНАННЯ РОБОТИ
Визначити необхідну кількість розкритих запасів з проектним втратами за формулою:
Qн=, (тис. т.) (5.1)
Об’єм видобутку:
, (тис. м3) (5.2)
Площа ділянки:
, (тис. м2) (5.3)
Визначення просування уступу:
, (5.4)
де - ширина заходки.
Визначити об’єм розкривних робіт способом вертикальних перерізів:
. (5.5)
Коефіцієнт розкривних робіт:
. (5.6)
Розрахунок елементів робочого майданчика:
ширина берми: ; (5.7)
ширина розвалу:; (5.8)
ширина робочого майдану: . (5.9)
