Лабораторна робота 3. Маркшейдерське забезпечення проведення траншеї

Мета. Вивчити склад та послідовність маркшейдерських робіт при проведенні траншеї.

Завдання 1. За координатами початкової та кінцевої точок (і) осі траншеї і координатами пункту знімальної основита проектними елементами траншеї побудувати план траншеї в масштабі 1:1000.

Завдання 2. Побудувати поперечні розрізи траншеї через 50 м в масштабі 1:1000.

Завдання 3. Побудувати поздовжній профіль траншеї в масштабі 1:1000, обчислити фактичні, проектні та робочі позначки.

Завдання 4. Обчислити об’єми земляних робіт способом вертикальних перерізів.

Завдання 5. Запроектувати розміщення відвалу на борті траншеї. Визначити положення осі відвалу відносно осі траншеї.

Завдання 6. Побудувати поперечні розрізи відвалу через 50 м в масштабі 1:1000 (рис. 3.3).

Завдання 7. Виконати аналіз відповідності параметрів екскаватора до параметрів траншеї та відвалу.

Завдання 8. Визначити вихідні дані для виносу траншеї в натуру.

ВИХІДНІ ДАНІ:

- координати точок: X_A=55231,25+(1·) м,Y_A=33545,03+(1·) м,Z_A=98,6 м; X_B=55411,55 м, Y_B=33551,22 м, Z_B=98,3 м; X₁=55214,32 м, Y₁=33613,53 м;

- дирекційний кут = 25˚15'30″;

- параметри траншеї і відвалу: ширина підошви траншеї =(25 + ) м; кут укосу бортів траншеї= 45⁰; кут укосу забою траншеї =30⁰; висота уступу траншеї = (12 + 0,5·) м, де- номер варіанту,- остання цифра року навчання;

- кут укосу відвалу = 35⁰;

- коефіцієнт розпушення породи 1,35;

- прийняти безтранспортний спосіб проведення траншеї з використанням крокуючого екскаватора ЭШ 14175 з верхнім завантаженням породи.

- основні параметри драглайна: об’єм ковша 14 м³; виліт стріли 75 м; радіус розвантаження Н=30 м; радіус черпання R_ч = 71,5 м; висота черпання Н_ч = 36 м.

РЕКОМЕНДАЦІЇ ДО ВИКОНАННЯ РОБОТИ

1. На плані земної поверхні в масштабі 1:1000 за координатами точок іпоказати вісь траншеї, а за даними параметрами траншеї показати верхню та нижню бровки уступу. На плані показати через кожні 50 м поперечні розрізи (рис. 3.1). Проектні елементи показати червоним кольором.

2. Прийнявши горизонтальний і вертикальний масштаб 1:1000, побудувати поздовжній профіль траншеї та визначити фактичні, проектні та робочі позначки (рис. 3.2).

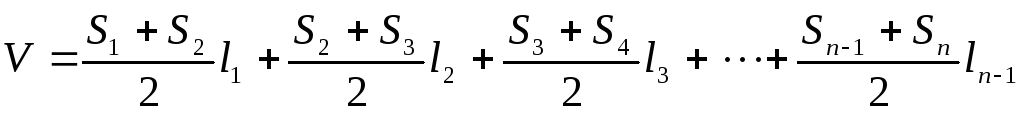

3. Прийнявши горизонтальний і вертикальний масштаб 1:1000, побудувати поперечні розрізи (рис. 3.3), визначити площі перерізів та за цими даними визначити об’єми земляних робіт за формулою:

, (3.1)

де: - площі перерізів (= 1,2,...,,- кількість перерізів);- відстані між перерізами.

4. Визначити положення вісі відвалу відносно вісі траншеї за формулою:

, (3.2)

де: - максимальна глибина траншеї;- розмір берми (відстань від верхньої бровки траншеї до нижньої бровки відвалу 5 м);- максимальна ширина відвалу при відсипці;- ширина підошви траншеї;- кут укосу борту траншеї.

, (3.3)

де: - площа перерізу траншеї;- коефіцієнт розпушення;- кут укосу відвалу.

На плані показати положення відвалу на борті траншеї (рис.3.1) та запроектувати через кожні 50 м вертикальні розрізи, як для траншеї. Поперечні перерізи побудувати в масштабі 1:1000 (рис. 3.3).

5. Зробити короткий аналіз відповідності параметрів драглайна до параметрів траншеї і відвалу. При необхідності запропонувати інший.

6. Для визначення елементів виносу траншеї в натуру визначити:

- дирекційний кут осі траншеї за формулою:

; (3.4)

• дирекційний кут напряму з точки на опорну точку

; (3.5)

- довжину траншеї

; (3.6)

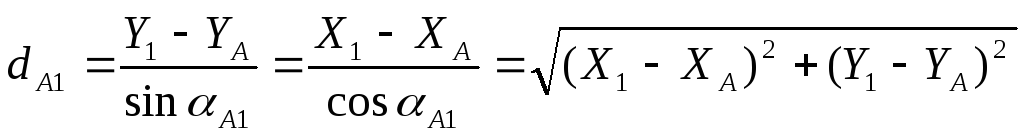

- довжину лінії

; (3.7)

• кути для виносу напрямів:

. (3.8)
