Рис. 620 (e). Багажное отделение

Нанесите уплотнение

Нанесите уплотнение

Нанесите уплотнение

Нанесите уплотнение

Нанесите

уплотнение

Нанесите уплотнение

Рис. 620 (f). Дверь

361

Нанесите уплотнение

Нанесите уплотнение

Нанесите уплотнение

Рис. 620 (g). Капот и крышка багажного отделения

362

Капот

Петля капота

Дверь

Верхняя петля передней двери



Верхняя петля задней двери





























Крышка топливного бака















Нижняя петля задней двери

Нижняя петля передней двери













Рис.620 (h). Области стальных панелей кузова для нанесения антикоррозийного покрытия

363

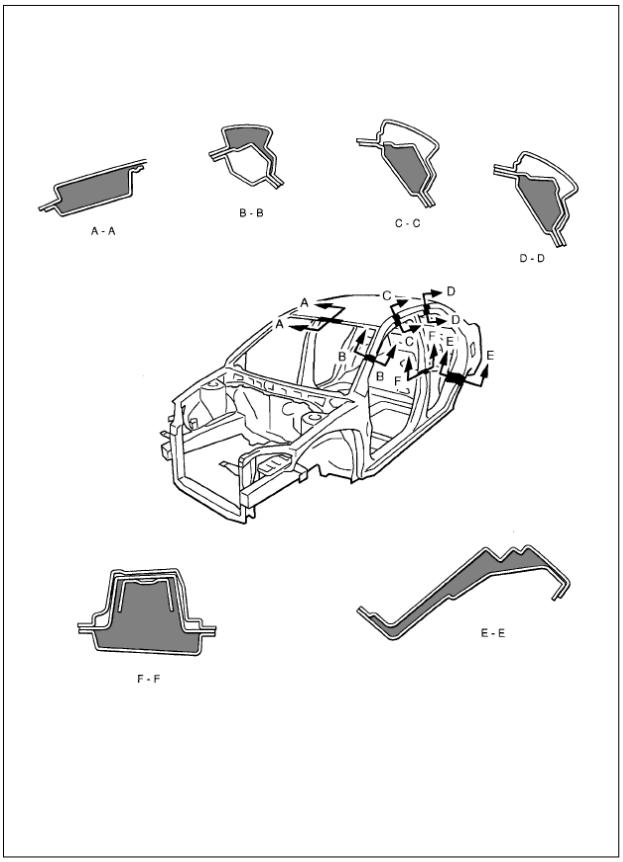

Рис. 620 (i). Точки заполнения вспененным материалом

364

Поливинилхлоридное (PVC) ударопрочное покрытие

Рис. 620 (j). Области для нанесения ударопрочного покрытия

365

Раздел 3 Технические данные кузова

I. Технические данные для проведения ремонта (Таблица 5-1)

Таблица 5-1

Технические данные зазоров для после ремонтной проверки

Элемент (Зазор)

Переднее крыло ~ внешний лист боковой стенки

Переднее крыло ~ внешний лист передней двери

Внешний лист боковой стенки ~ передняя/задняя дверь

Внешний лист двери ~ внешний лист боковой стенки

Передняя дверь ~ задняя дверь

Внешний лист боковой стенки ~ заднее стекло

Внешний лист багажного отделения ~ внешний лист боковой стенки

Внешний лист боковой стенки ~ бампер с задними сигнальными огнями

Внешняя панель багажного отделения ~ задние сигнальные огни

Задние сигнальные огни ~ задний бампер

Внешний лист боковой стенки ~ отверстие для заправки топливом

Передний бампер ~ передние фары

Левое крыло ~ передний бампер

Внешний лист блока двигателя ~ левое переднее крыло

Крыша ~ ветровое стекло

Крыша ~ заднее стекло

Левое переднее крыло ~ передние фары

Внешний лист блока двигателя ~ передние фары

Внешний лист боковой стенки ~ ветровое стекло

Данные по ремонту

2.5 мм (+1,0 мм )

5 мм ±1 мм

5.5 мм ± 1.5 мм, Разница в высоте 2 мм ± 1.5 мм

6 мм ±1.5 мм, Разница в высоте 2.5 мм ±1.5 мм

5.5 мм ± 1 мм

7 мм ± 1.5 мм

4.5 мм ± 1.5 мм

2 мм ± 0.5

5.5 мм ± 0.5 мм

3мм (+1 ,-0.5 мм)

3.5мм (1,0 мм)

3 мм ± 1 мм

1 мм (1,0 мм)

4 мм ± 1 мм

4 мм ± 0.5 мм

3 мм ± 0.5 мм

3 мм ± 0.5 мм

4.5 мм ± 1 мм

11 мм ± 0.5 мм

366

II. Дополнительные данные по моментам затяжки

Для элементов крепления, которые не описаны в разделы “Кузов” и не присутствуют в сборочных схемах, необходимо применять следующие параметры.

Таблица 5-2

Дополнительные технические данные для общих деталей крепления и деталей крепления кузова.

Диаметр резьбы

Шаг резьбы

Момент затяжки затягивания





Максимальное





(мм)

(мм)

Стандартное значение



Минимальное





(Нм)

значение (Нм)



значение (Нм)

6

1

9

12



6













8

1.25

23

26



16













8

1

25

28



17













10

1.5

59

75



37













10

1.25

63

79



45













10

1

64

80



46













12

1.75

95

111



73













12

1.5

97

113



75













12

1.25

99

115



78













14

2

160

185



122













14

1.5

180

205



146













16

2

215

245



182













16

1.5

240

270



199













18

2.5

268

298



229













18

1.5

316

346



287













20

2.5

430

470



389













20

1.5

440

480



396













367

Приложение: основные размеры кузова

1. Отсек двигателя

368













(мм)

Элемент

Описание

Диаметр

X

Y



Z

отверстия

















A, a

Отверстие для установки переднего

7 (M6 гайка)

-336.18

+/-652.5

580.69





крыла (Переднее)













B,b

Отверстие крепления переднего

10

1.09

+/-519.51

641.4





амортизатора (внутреннее)













C,c

Отверстие для установки переднего

7 (M6 гайка)

62.3

+/-661.71



665.72





крыла (Заднее)













D

Отверстие крепления водоотводного

7 (M6 гайка)

66.13

-1.2

648.7



канала крышки капота

















E,e

Отверстие установки датчика

9 (M8 гайка)

-445.74

+/-436.17

273.26





столкновения













F

Отверстие установки тормозной трубки

7 (M6 гайка)

-49

-418.74

309.12



f

Отверстие установки привода системы

9 (M8 гайка)

-48.64

417.53

291





ABS (переднее)













G,g

Отверстие установки верхней

7 (M6 гайка)

-589.94

+/-397

452.84





поперечины радиатора (переднее)













H,h

Отверстие установки боковой

10x8

-621.82

+/-403.33

94.99





изоляционной прокладки радиатора













I

Отверстие установки держателя замка

7 (M6 гайка)

-662.61

0



36.34





капота













J, j

Отверстие горизонтальной установки

9 (M8 гайка)

-651.68

-487.41

275.57





правой передней части бампера













K,k

Отверстие установки крепления

11.5x8.7

-849.35

+/-357.86

111.07





ветрового стекла













L,I

Отверстие установки верхней

7 (M6 гайка)

-553.26

+/-392.02

502.18





поперечины радиатора













M,m

Отверстие петли капота (заднее)

9 (M8 гайка)

149.64

+/-668.27

678.44



N,n

Отверстие крепления переднего крыла

10

-368.55

+/-704.84

379.94



O,o

Соединение внешней боковой панели и

£-

202.21

+/-636.33

736.57





панели крыши













P, p

Соединение внешней боковой панели и

-

851.59

+/-508.37

1092.37





приборной панели













Точка

Значение



Допуск

измерения









A-D

771±2.5

4

a-D

771±2.5





B-c

1183 + 2.5

4

b-C

1183+2.5





B-D

522±2.5

4

b-D

552±2.5





C-M

89±2.5





c-m

89±2.5















Точка



Значение



Допуск

измерения













I-j



547±2.5



4

I-J



547±2.5





I-H



410±2.5



4

I-h



410+2.5





O-p



1360±2.5



4

o-P



1360±2.5





A-o



1408±2.5



4

a-O



1408±2.5





Точка

Значение

Допуск

измерения





D-E

771±2.5

4

D-e

777±2.5



D-L

746±2.5

4

D-l

746±2.5



N-0

1410±2.5



A-c

1376±2.5

4

a-C

1376±2.5









Точка

Значение

Допуск

измерения





i-g

580+2.5

4

i-G

580±2.5



F-b

997±2.5



f-B

1088±2.5



L-c

1231±2.5

4

I-C

1231±2.5



369

2. Детали левой/правой боковин

Точка

Значение

Допуск

измерения





E-h

1555 ±2.5

4

e-H

1555±2.5



E-j

1457±2.5

4

e-J

1457±2.5



F-j

1717±2.5

4

f-J

1717±2.5









Точка

Значение

Допуск

измерения





G-n

1710+2.5

4

g-N

1710±2.5



I-щ

1208±2.5

4

i-0

1208±2.5



M-n

1548±2.5

4

m-N

1548±2.5



M-q

1568±2.5

4

m-Q

1568±2.5



Q-r

1423 ± 2.5

4

q-R

1423±2.5



E-f

1464±2.5

4

e-F

1464±2.5



H-i

1583 ± 2.5

4

h-l

1583±2.5



M-r

1545± 2.5

4

m-R

1545±2.5



N-o

1567± 2.5

4

n-0

1567 ±2.5



l-h

1583±2.5

4

i-H

1583±2.5



E-b

2840+2.5

4

e-B

2840±2.5



T-s

2540 ±2.5

4

t-S

2540 ± 2.5



370
