Рис. 21.9. Оборудование обвязки обсад-
ных колонн типа ОКК3-70–168Ч245Ч324Ч Ч426К3 на рабочее давление 70 МПа
764
Рис. 21.10. Однофланцевые колонные головки Воронежского механического завода типов Iа (à), Iá (á), II (в):
1, 5 – подвеска клиновая; 2 –ввод в кольцевой зазор; 3 – контрольное отверстие; 4 – кондуктор
765
Ò à á ë è ö à 21.3
Техническая характеристика оборудования устья скважин типов ОКК1, ОКК2 и ОКК3 на давление 21 и 35 МПа по ТУ 26-02-1146–93 конструкции ВНИИнефтемаша
|
|
Давление в секции, МПа |
Максималь- |
Ориентиро- |
|||
Тип обору- |
|
|
|
|
ная темпе- |
||
Типоразмер |
|
|
|
ратура |
вочная |
||
дования |
нижней |
средней |
верхней |
||||
|
скважинной |
масса, кг |
|||||
|
|
||||||
|
|
|
|
|
среды, °С |
|
|
|
|
|
|
|
|
|
|
|
ÎÊÊ1-21–140×219 |
|
|
|
|
|
|
|
ÎÊÊ1-21–140×245 |
|
|
|
|
|
|
|
ÎÊÊ1-21–140×273 |
|
|
|
|
|
|
|
ÎÊÊ1-21–146×219 |
21 |
– |
– |
|
560 |
|
|
ÎÊÊ1-21–146×245 |
|
|
|
|
|
|
|
ÎÊÊ1-21–146×273 |
|
|
|
|
|
|
|
ÎÊÊ1-21–168×245 |
|
|
|
|
|
|
ÎÊÊ1 |
ÎÊÊ1-21–168×273 |
|
|
|
|
|
|
|
ÎÊÊ1-35–140×219 |
|
|
|
100 |
|
|
|
ÎÊÊ1-35–140×245 |
|
|
|
|
|
|
|
ÎÊÊ1-35–140×273 |
|
|
|
|
|
|
|
ÎÊÊ1-35–146×219 |
35 |
– |
– |
|
630 |
|
|
ÎÊÊ1-35–146×245 |
|
|
|
|
|
|
|
ÎÊÊ1-35–146×273 |
|
|
|
|
|
|
|
ÎÊÊ1-35–168×245 |
|
|
|
|
|
|
|
ÎÊÊ1-35–168×273 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ÎÊÊ2-21–140×219×299 |
|
|
21 |
|
1230 |
|
|
ÎÊÊ2-21–146×219×299 |
|
|
21 |
|
1210 |
|
ÎÊÊ2 |
ÎÊÊ2-21–168×245×324 |
21 |
– |
21 |
120 |
1150 |
|
|
ÎÊÊ2-21–178×245×324 |
|
|
21 |
|
1130 |
|
|
ÎÊÊ2-35–140×219×299 |
|
|
35 |
|
1770 |
|
|
|
|
|
|
|
|

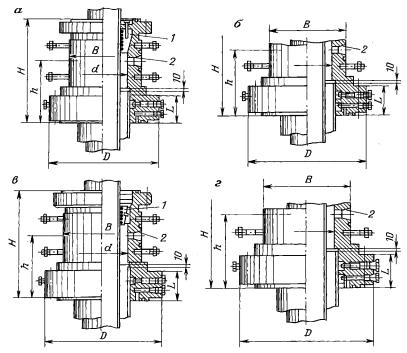

Рис. 21.11. Двухфланцевые колонные головки Воронежского механического завода:
à, á – типа I с одинарным и двойным уплотнением; в, г – типа II с одинарным и двойным уплотнением; 1 – подвеска клиновая (тип I и II); 2 – резьба К = 1,5″ (ГОСТ 6111–52)
766
Основные характеристики оборудования устья скважин типа ОКК на рабочее давление 21 и 35 МПа по ТУ 26-02-1146–93 для обвязки обсадных колонн по ГОСТ 632–80 приведены в табл. 21.3. По этим же техническим условиям изготовляет устьевое оборудование ряд заводов: ПО «Севмашпредприятие» (г. Северодвинск), Электромеханический завод «Буревестник» (г. Гатчина Ленинградской области), ОАО «Станкомаш» (г. Челябинск).
На рис. 21.10 и 21.11 показаны колонные головки Воронежского механического завода, а в табл. 21.4 и 21.5 приведены их характеристики.
Ò à á ë è ö à 21.4
Техническая характеристика однофланцевых колонных головок (I и II типа) Воронежского механического завода (ГОСТ 30196–94)
|
|
|
|
Диаметр обсадных |
|
|
|
|
Размеры, мм (см. рис. 21.10) |
||||||||||||||
|
|
|
|
колонн, мм |
|
Наименьший |
|
||||||||||||||||
Номинальные размеры |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
проходной |
|
|
|
|
|
|
|
|
|
|
|
|||||
фланца |
|
Кондук- |
|
Подвеши- |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
диаметр, мм |
|
D |
|
|
D1 |
H |
|
h |
||||||||||||
|
|
|
|
|
ваемая ко- |
|
|
|
|
|
|||||||||||||
|
|
|
|
òîð |
|
|
лонна |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
280×21-R53 |
|
|
219 |
|
|
|
146 |
|
210 |
|
|
|
|
|
368 |
|
457 |
|
320 |
||||
|
|
|
|
|
|
168 |
|
235 |
|
545 |
|
|
|
|
458 |
|
|
||||||
|
|
|
|
245 |
|
|
|
178 |
|
236 |
|
|
|
|
|
380 |
|
560 |
|
395 |
|||
350×14-R57 |
|
|
|
|
|
|
|
|
|
|
|
|
560 |
|
|
405 |
|
458 |
|
320 |
|||
350×21-R57 |
|
|
324 |
|
|
|
245 |
|
304 |
|
610 |
|
|
432 |
|
457 |
|
317 |
|||||
425×21-R66 |
|
|
|
|
|
|
324 |
|
385 |
|
|
|
|
|
510 |
|
467 |
|
290 |
||||
425×21-R66 |
|
|
426 |
|
|
|
299 |
|
399 |
|
705 |
|
|
515 |
|
500 |
|
335 |
|||||
280×35-R54 |
|
|
245 |
|
|
|
168 |
|
235 |
|
545 |
|
|
368 |
|
|
|
|
|
||||
350×35-ÂÕ160 |
|
324 |
|
|
|
245 |
|
304 |
|
|
|
|
|
|
|
457 |
|
317 |
|||||
|
340 |
|
|
|
245 |
|
300 |
|
675 |
|
|
481 |
|
460 |
|
|
|||||||
|
|
|
|
299 |
|
|
|
219 |
|
288 |
|
|
|
|
|
|
|
457 |
|
|
|||
|
|
|
|
324 |
|
|
|
245 |
|
304 |
|
|
|
|
|
|
|
500 |
|
330 |
|||
280×21-R53 |
|
|
|
|
|
|
|
|
|
225 |
|
|
|
|
|
371 |
|
457 |
|
317 |
|||
|
|
245 |
|
|
|
168 |
|
234 |
|
545 |
|
|
368 |
|
|
|
|
330 |
|||||
350×21-R57 |
|
|
|
|
|
|
|
|
|
314 |
|
|
|
|
|
432 |
|
500 |
|
335 |
|||
|
|
|
|
|
|
245 |
|
304 |
|
610 |
|
|
432 |
|
457 |
|
310 |
||||||
425×21-R66 |
|
|
426 |
|
|
|
324 |
|
406 |
|
705 |
|
|
515 |
|
500 |
|
335 |
|||||
|
|
|
|
|
|
|
|
|
|
|
510 |
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
340 |
|
385 |
|
|
|
|
|
510 |
|
467 |
|
290 |
|||
527×21-R74 |
|
|
508 |
|
|
|
|
460 |
|
855 |
|
|
628 |
|
600 |
|
405 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ò à á ë è ö à 21.5 |
|||
Техническая характеристика двухфланцевых колонных головок (I и II типа) |
|
|
|
|
|||||||||||||||||||
Воронежского механического завода (ГОСТ 30196–94) |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
Параметры фланца по ГОСТ |
Размеры обвя- |
|
|
Размеры, мм (см. рис. |
|
Высота |
|||||||||||||||||
28919–91, ммЧМПа |
|
зываемых ко- |
|
|
Наимень- |
|
|
|
21.11) |
|
|
отрезаемой |
|||||||||||
|
ëîíí, ìì |
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
øèé ïðî- |
|
|
|
|
|
|
|
|
|
части уп- |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
ходной |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
уплот- |
|
подве- |
|
|
|
|
|
|
|
|
|
|
лотняемой |
|||||
|
|
|
|
|
|
|
диаметр, мм |
|
|
|
|
|
|
|
|
|
|||||||
нижнего |
верхнего |
бокового |
|
шивае- |
|
|
D |
|
B |
H |
|
h |
|
трубы, мм |
|||||||||
|
|
|
|
|
няемой |
|
ìîé |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
350×35 |
|
280×35 |
50×35 |
|
245 |
|
168 |
|
|
230 |
678 |
|
432 |
|
|
318 |
|
150 |
|||||
425×21 |
|
350×35 |
|
324 |
|
|
|
|
305 |
|
|
|
510 |
|
|
|
|
125 |
|||||
|
|
|
|
|
|
340 |
|
245 |
|
|
312 |
705 |
|
510 |
675 |
|
330 |
|
|
|
|||
|
|
|
65×35 |
|
324 |
|
|
|
|
306 |
|
|
|
508 |
|
|
|
|
130 |
||||
|
|
|
50×35 |
|
299 |
|
219 |
|
|
270 |
|
|
|
460 |
|
|
|
|
|
150 |
|||
350×21 |
|
280×35 |
|
|
|
245 |
|
168 |
|
|
218 |
610 |
|
372 |
|
|
318 |
|
|
165 |
|||
350×35 |
|
280×70 |
|
|
|
219 |
|
|
|
|
194 |
675 |
|
|
|
|
|
|
|
|
150 |
767
|
|
|
|
|
|
|
|
Ï ð î ä î ë æ å í è å |
ò à á ë. 21.5 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
Параметры фланца по ГОСТ |
Размеры обвя- |
|
|
Размеры, мм |
|
Высота |
||||||
|
28919–91, ммЧМПа |
зываемых ко- |
Наимень- |
(ñì. ðèñ. 21.11) |
отрезаемой |
|||||||
|
ëîíí, ìì |
|||||||||||
|
|
|
|
øèé ïðî- |
|
|
|
|
|
части уп- |
||
|
|
|
|
|
|
ходной |
|
|
|
|
|
|
|
|
|
|
уплот- |
подве- |
|
|
|
|
|
лотняемой |
|
|
|
|
|
диаметр, мм |
|
|
|
|
|
|||
нижнего |
верхнего |
бокового |
няемой |
шивае- |
|
D |
|
B |
H |
h |
трубы, мм |
|
|
|
|
|
|
ìîé |
|
|
|
|
|
|
|
|
|
230×70 |
50×70 |
245 |
140 |
|
675 |
|
410 |
|
321 |
155 |
|
540×35 |
425×70 |
|
340 |
273 |
308 |
990 |
|
560 |
820 |
420 |
|
350×21 |
|
|
|
168 |
|
610 |
|
372 |
675 |
|
|
|
350×14 |
|
|
|
140 |
|
560 |
|
350 |
|
|
|
|
|
|
|
|
|
168 |
|
|
|
|
|
|
|
|
|
280×21 |
50×21 |
|
178 |
|
|
|
|
|
|
165 |
|
350×21 |
245 |
146 |
225 |
|
|
372 |
760 |
357 |
|||
|
|
|
|
|
168 |
|
|
|
|
|
|
|
|
|
|
|
|
178 |
|
610 |
|
|
|
|
|
|
|
280×35 |
50×35 |
219 |
|
200 |
|
|
|
|
|
|
|
|
280×35 |
245 |
140 |
218 |
|
|
|
675 |
|
140 |
|
|
425×21 |
350×35 |
|
324 |
245 |
305 |
705 |
|
460 |
|
|
|
350×35 |
230×70 |
50×70 |
219 |
|
200 |
|
|
390 |
760 |
345 |
165 |
|
280×70 |
|
140 |
225 |
675 |
|
408 |
675 |
|
||||
|
|
|
|
|
218 |
|
|
|
675 |
|
|
|
|
350×70 |
|
|
245 |
168 |
225 |
|
|
510 |
760 |
380 |
150 |
|
|
|
|
|
178 |
230 |
770 |
|
|
|
380 |
|
350×105 |
|
|
|
140 |
225 |
|
|
|
|
440 |
155 |
|
280×105 |
50×105 |
|
885 |
|
522 |
900 |
||||||
350×21 |
280×35 |
50×35 |
245 |
168 |
238 |
610 |
|
362 |
675 |
322 |
|
|
425×21 |
350×35 |
|
324 |
245 |
270 |
705 |
|
460 |
675 |
330 |
140 |
|
350×21 |
280×35 |
65×35 |
245 |
168 |
238 |
610 |
|
367 |
680 |
322 |
|
|
350×35 |
|
|
|
|
|
675 |
|
390 |
690 |
345 |
|
С двумя уплотнениями.
21.2. ПРОТИВОВЫБРОСОВОЕ ОБОРУДОВАНИЕ
Оборудование противовыбросовое (ОП) представляет собой комплекс, состоящий из сборки превенторов, манифольда и гидравлического управления превенторами, предназначенный для управления проявляющей скважиной в целях обеспечения безопасных условий труда персонала, предотвращения открытых фонтанов и охраны окружающей среды от загрязнения в умеренном и холодном макроклиматических районах.
Область применения ОП – строительство и капитальный ремонт нефтяных и газовых скважин.
Основные задачи комплекса – сохранение находящегося в скважине бурового раствора и проведение операций по его замещению (глушение скважины) другим с требуемыми параметрами.
Комплекс ОП обеспечивает проведение следующих работ: герметизацию скважины, включающую закрывание и открывание
плашек (уплотнителя) без давления и под давлением; спуск и подъем колонны бурильных труб при герметизированном
устье, включая протаскивание замковых соединений, расхаживание труб, подвешивание колонны труб на плашки и удержание ее в скважине плашками при выбросе;
циркуляцию бурового раствора с созданием регулируемого противодавления на забой и его дегазацию;
768
оперативное управление гидроприводными составными частями оборудования.
Основные параметры ОП и его составных частей соответствуют требованиям ГОСТ 13862–90 и данным, приведенным в табл. 21.6.
В соответствии с ГОСТом предусмотрено 10 типовых схем обвязки
ÎÏ:
схемы 1 и 2 – с механическим (ручным) приводом превенторов; схемы 3–10 – с гидравлическим приводом превенторов.
На рис. 21.12 приведены схемы 1, 3, 7 и 10. Схема включает блок превенторов (плашечные с ручным или гидравлическим управлением, кольцевой, соединительные катушки и крестовина), станцию гидроуправления превенторами и гидроуправляемыми задвижками и манифольд противовыбросового оборудования, состоящий из блока глушения, блока дросселирования с запорной и регулирующей арматурой, напорных трубопроводов и блока сепаратора бурового раствора.
Типовые схемы обвязки ОП по ГОСТ 13862–90 устанавливают минимальное число необходимых составных частей блока превенторов и манифольда, которые могут дополняться в зависимости от конкретных условий строящейся или ремонтируемой скважины.
В ОП для бурения допускается уменьшение условного диаметра прохода линий, соединяемых с дросселем, и линий глушения до 50 мм, увели- чение условного диаметра прохода линий дросселирования до 100 мм. При этом условный диаметр прохода боковых отводов устьевой крестовины должен быть не более условного диаметра прохода подсоединяемой линии манифольда.
Допускается также применять станции гидропривода с номинальным давлением из следующего ряда: 16; 25; 32; 40 МПа.
Условное обозначение ОП по ГОСТ 13862–90 состоит из слова «оборудование», шифра, построенного по приведенной ниже схеме, и наименования нормативно-технического документа на поставку или стандарта:
|
|
|
|
|
|
Ò à á ë è ö à 21.6 |
Основные параметры противовыбросового оборудования |
|
|
||||
|
|
|
|
|
|
|
|
|
|
Условный диаметр |
Номинальное |
Максимальный |
|
Условный диа- |
Рабочее давление, |
прохода манифоль- |
давление стан- |
диаметр трубы, |
||
метр прохода |
äà, ìì |
ции гидропри- |
проходящей с тру- |
|||
ÎÏ, ìì |
|
ÌÏà |
|
|
âîäà (äëÿ ñõåì |
бодержателем (под- |
|
äëÿ áóðå- |
äëÿ ðå- |
||||
|
|
|
3–10), ÌÏà |
веской) через ОП, |
||
|
|
|
íèÿ |
монта |
ìì |
|
|
|
|
|
|||
|
|
|
|
|
|
|
100 |
|
14; 21; 35; 70 1) |
|
|
|
– |
180 |
|
14; 21 2); 35 2); 70; 105 |
|
|
|
127 |
230 |
|
35 3); 70 3) |
|
|
|
146 |
280 |
|
21; 35; 70 4); 105 |
80 |
50; 65; 80 |
10,5; 14; 21; 35 |
194 |
350 |
|
21; 35 3); 70 |
|
|
|
273 |
425 |
|
21; 35 |
|
|
|
340 |
476 |
|
35; 70 |
|
|
|
377 |
540 |
|
14; 21 |
|
|
|
426 |
680 |
|
7; 14 |
|
|
|
560 |
|
|
|
|
|
|
|
1)Изготовитель – МНПЭК. |
|
|
|
|
||
2)Изготовитель – ПО «Баррикады». |
|
|
|
|||
3)Изготовитель – ОАО «ВЗБТ». |
|
|
|
|
||
4)Изготовитель – Пермский машиностроительный завод. |
|
769
Рис. 21.12. Типовые схемы обвязки противовыбросового оборудования по ГОСТ 13862–90:
à – схема 1; á – схема 3; в – схема 7; г – схема 10; 1 – плашечный превентор; 2 – задвижка с ручным управлением; 3 – крестовина; 4 – манометр с запорным и разрядным устройствами; 5 – регулируемый дроссель с ручным управлением; 6 – гаситель потока; 7 –
770
|
|
|
|
|
|
|
|
|
Ò à á ë è ö à |
21.7 |
|
||
|
|
|
Коррозионное исполнение ОП |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
Скважинная среда с объемным со- |
Обозначение коррозионно- |
|
||||||||
|
|
|
|
|
держанием |
|
|
стойкого исполнения |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ÑÎ2 – äî 6 % |
|
|
|
Ê1 |
|
|
|
|||
|
|
|
ÑÎ2 è H2S – до 6 % каждого |
|
Ê2 |
|
|
|
|||||
|
|
|
ÑÎ2 è H2S – до 25 % каждого |
|
Ê3 |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
Ò à á ë è ö à 21.8 |
||
Техническая характеристика ОП |
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
Типоразмер оборудования |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
||||
Показатель |
|
ÎÏ5-230×35–À |
|
ÎÏ-230×70–À |
|
ÎÏ-280×70 |
|
ÎÏ-350×35 |
|||||
|
|
|
|
|
|
|
|
(ÒÓ 3661-006- |
|||||
|
|
|
|
|
(ÒÓ 3-2451–91) |
|
(ÒÓ 3-2533–94) |
|
(ÒÓ 3-2496–92) |
|
|||
|
|
|
|
|
|
|
|
07500846–96) |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||||
Номер |
схемы |
обвязки |
5 è 6 |
|
5, 6 è 7 |
|
5, 6 è 7 |
|
5, 6, 7 è 8 |
||||
оборудования по ГОСТ |
|
|
|
|
|
|
|
|
|
||||
13862–90 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Условный |
|
диаметр |
|
|
|
|
|
|
|
|
|
||
прохода, мм: |
|
|
|
|
|
|
|
|
|
|
|
||
блока превенторов |
230 |
|
|
280 |
|
350 |
|||||||
Рабочее |
|
|
давление, |
|
|
|
|
|
|
|
|
|
|
ÌÏà: |
|
|
|
|
|
|
|
|
|
|
|
|
|
плашечных |
превен- |
35 |
|
|
|
70 |
|
35 |
|||||
торов и манифольда |
|
|
|
|
|
|
|
|
|
||||
Условный |
|
диаметр |
73–168 |
|
73–168 |
|
60,3–194,0 |
|
|
73–273 |
|||
òðóá, |
|
уплотняемый |
|
|
|
|
|
|
|
|
|
||
плашками |
превентора, |
|
|
|
|
|
|
|
|
|
|||
ìì |
|
|
|
|
|
|
|
|
|
|
|
|
|
Номинальное рабочее |
|
14 |
|
|
21,0 |
|
14 è 21 |
||||||
давление |
гидроуправ- |
|
|
|
|
|
|
|
|
|
|||
ления превенторами, |
|
|
|
|
|
|
|
|
|
||||
ÌÏà |
|
|
|
|
|
|
|
|
|
|
|
|
|
Состав |
комплекта ОП |
|
|
|
|
|
|
|
|
|
|||
(øèôð): |
|
|
|
|
ÏÓ1-230×35 |
|
ÏÓ1-230×35À |
|
ÏÓ2-230×35 |
|
ÏÓ2-350×35 |
||
кольцевой |
превен- |
|
|
|
|||||||||
òîð |
|
|
|
|
ÏÏÃ-230×35 |
|
ÏÏÃ-230×70 |
|
ÏÏÃ-280×70 |
|
ÏÏÃ-350×35 |
||
плашечный |
превен- |
|
|
|
|||||||||
òîð |
|
|
|
|
ÌÏÁ5-80×35 |
|
ÌÏÁ6-80×70 |
|
ÌÏÁ6-80×70 |
|
ÌÏÁ5-80×35 |
||
манифольд |
|
|
|
|
|
||||||||
гидроуправление |
ÃÓÏ14 |
|
ÃÓÏ14 |
|
ÑÓ21-65 |
|
ÑÓ14-916 |
||||||
превенторами |
|
2762×880×2530 |
|
2950×880×3535 |
|
3100×1062×3222 |
|
2900×1250×3490 |
|||||
Габаритные |
размеры |
|
|
|
|||||||||
блока |
|
превенторов |
|
|
|
|
|
|
|
|
|
||
(длина, |
ширина, |
âûñî- |
|
|
|
|
|
|
|
|
|
||
òà), ìì |
|
|
|
|
|
|
|
|
|
|
|
|
|
Масса |
полного |
êîì- |
17 094 |
|
23 278 |
|
37 565 |
|
39 900 |
||||
плекта, кг |
|
|
|
|
|
|
|
|
|
|
|
|
|
Изготовитель |
|
|
ÎÀÎ |
«ÂÇÁÒ» |
|
|
Пермский маш- |
|
ÎÀÎ «ÂÇÁÒ» |
||||
|
|
|
|
|
|
|
|
|
|
завод им. Лени- |
|
|
|
|
|
|
|
|
|
|
|
|
|
íà |
|
|
|
П р и м е ч а н и е. Для всех указанных типоразмеров условный диаметр прохода манифольда – 80 мм, рабочее давление кольцевого превентора – 35 МПа, температура скважинной среды – 150 °С.
блок дросселирования; 8 – линия дросселирования; 9 – устье скважины; 10 – линия глушения; 11 – прямой сброс; 12 – вспомогательный пульт; 13 – гидроуправление превенторами с основным пультом; 14 – кольцевой превентор; 15 – отвод к сепаратору; 16 – задвижка с гидроуправлением; 17 – обратный клапан; 18 – отвод к буровым насосам; 19 – блок глушения; 20 – регулируемый дроссель с гидроуправлением; 21 – пульт управления дросселем; 22 – отвод к системе опробования скважины
771
диаметр условный прохода ОП, мм; диаметр условный прохода манифольда, мм; рабочее давление, МПа;
тип исполнения изделия по коррозионной стойкости – в зависимости от скважинной среды (табл. 21.7);
обозначение модификации, модернизации (при необходимости). Пример условного обозначения ОП по схеме 6 на рабочее давление
35 МПа с условным диаметром прохода превенторного блока 280 мм и манифольдом с условным диаметром прохода 80 мм: оборудование ОП6280/80Ч35, ГОСТ 13862–90.
То же для ОП по схеме 9 на рабочее давление 70 МПа с условным диаметром прохода превенторного блока 280 мм, превентором с перерезывающими плашками и манифольдом с условным диаметром прохода 80 мм: оборудование ОП9с-280/80Ч70, ГОСТ 13862–90.
В табл. 21.8 приведена краткая техническая характеристика ОП, поставляемого заводами России.
ПЛАШЕЧНЫЕ ПРЕВЕНТОРЫ
Плашечные превенторы предназначены для герметизации устья при наличии в скважине труб или в отсутствие их; применяют для эксплуатации в умеренном и холодном макроклиматических районах.
Плашечные превенторы обеспечивают возможность расхаживания колонны труб при герметизированном устье в пределах длины между замковыми или муфтовыми соединениями, подшивание колонны труб на плашки и ее удержание от выталкивания под действием скважинного давления.
Установлена следующая система обозначения плашечного превентора: тип перевентора и вид привода – ППГ (плашечный с гидроприводом), ППР (плашечный с ручным приводом), ППС (плашечный с перерезываю-
щими плашками); конструктивное исполнение – с трубными или глухими плашками –
не обозначается; диаметр условный прохода, мм;
рабочее давление, МПа; тип исполнения – в зависимости от скважинной среды (К1, К2, К3).
Плашечные превенторы с гидравлическим управлением предназначе- ны для герметизации устья скважины в целях предупреждения выброса. Их изготовляют на Волгоградском заводе буровой техники (ОАО «ВЗБТ») и заводом им. Лейтенанта Шмидта (г. Баку). ВЗБТ выпускает плашечные превенторы ППГ–230Ч35 и ППГ–230Ч70.
Плашечный превентор ППГ–230Ч35 (рис. 21.13) состоит из корпуса 7

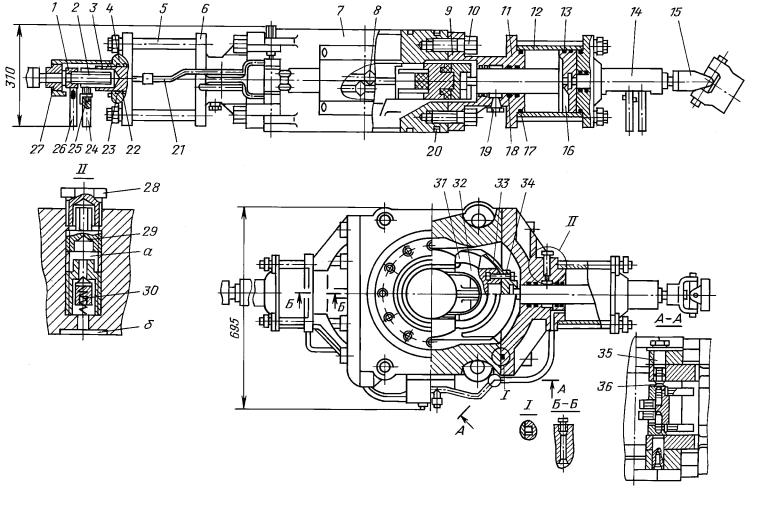

Рис. 21.13. Плашечный превентор ППГ–230Ч35:
1 – гайка; 2 – âàë; 3 – øòîê; 4, 14 – крышки; 5 – шпилька; 6, 11 – откидные крышки с гидроцилиндром; 7 – корпус превентора; 8 – распределительный коллектор; 9 – армированное уплотнение; 10, 29, 34, 35 – винты; 12 – цилиндр; 13, 17, 18, 22 – резиновые уплотнительные кольца; 15 – вилка; 16 – поршень; 19 – пробка; 20 – паропровод; 21 – маслопровод; 23 – сальниковое кольцо; 24, 26 – пальцы; 25 – îñü; 27 – втулка; 28 – пробка; 30 – обратный клапан; 31 – уплотнение плашки; 32 – вкладыш; 33 – корпус плашки; 36 – пружинное кольцо; à, á – полости для уплотнительного смазочного материала
772
