2 Об'ємно-планувальні й конструктивні рішення житлових будинків

Житлові будинки мають невеликі за розміром приміщення, що визначає їх прості конструктивні схеми з малими прольотами перекриттів і покриттів. Основним архітектурно-композиційним елементом житлового будинку, що визначає його об'ємно-планувальне рішення є квартира розрахована на проживання однієї родини. До складу квартири входять: житлові кімнати, кухня, санітарний вузол, передня, коридори, убудовані шафи, комора.

Житлові будинки повинні проектуватися з урахуванням побутового устрою родини, природно-кліматичних особливостей місця будівництва належних умов освітлення, звукоізоляції, вогнестійкості конструкцій, можливість швидкої евакуації у випадку пожежі.

До числа основних вимог, яким повинні задовольняти житлові будинки, зокрема їхні житлові приміщення, ставляться достатні розміри приміщень і оптимальні співвідношення їхніх глибин і широт (тобто гарні пропорції).

Розміри приміщень, зокрема їхньої площі, призначаються за нормами проектування. Висота житлових кімнат (від підлоги до стелі) приймається не менше ніж 2,5м. Житловим кімнатам намагаються надавати квадратну або прямокутну форму, бажано зі співвідношенням сторін 1:1,5, але не більш ніж 1:1,75.

Освітленість житлових та загальних приміщень квартири характеризується розрахунковою площею світлових прорізів (вікон і заскленої частини балконних дверей) до площі підлоги приміщення і складає не менш ніж 1:8, а для сходових клітин не більш ніж 1:8.

Шляхи та час евакуації з приміщень визначаються розрахунком (належною вогнестійкістю частин будинків, пристроєм протипожежних перешкод, що відповідають розташуванням сходів, їхніми розмірами, ухилами маршів тощо).

У даному курсовому проекті необхідно запроектувати багатоквартирний житловий будинок середньої поверховості. У житлових будинках навколо сходових кліток групуються окремі квартири, що створюють житлові секції. На планувальне рішення впливають конструктивна схема будинку.

Житлові будинки зводяться відповідно до стінової конструктивної системи, яка може бути виконана за наступними конструктивними схемами: з повздовжніми, поперечними несучими стінами та коробчаста.

У більшості випадків проектування й будівництво житлових будинків здійснюється з використанням уніфікованих конструкцій, типових рішень та індустріальних виробів. Створено міжгалузеву систему уніфікації будівельних рішень, яка заснована на положеннях МКРС (модульної координації розмірів у будівництві) [5.2].

Для житлових будинків установлені основні об'ємно-планувальні параметри:

- проліт – відстань між координаційними осями в напрямку основної несучої конструкції покриття або перекриття;

- крок – відстань між координаційними осями в іншому напрямку;

- відмітка 0,000 – рівень чистої підлоги житлового приміщення квартири

першого поверху;

- висота поверху – від рівня підлоги до рівня підлоги наступного поверху;

- висота приміщення – вимірюється від рівня підлоги до стелі.

Уніфікація, застосування типових індустріальних виробів передбачає певну систему розташування конструктивних елементів (стін) щодо координаційних осей – правила прив'язки. Деякі правила прив'язки конструктивних елементів щодо координаційних осей наведені на рис. 2.1, 2.2, 2.3.

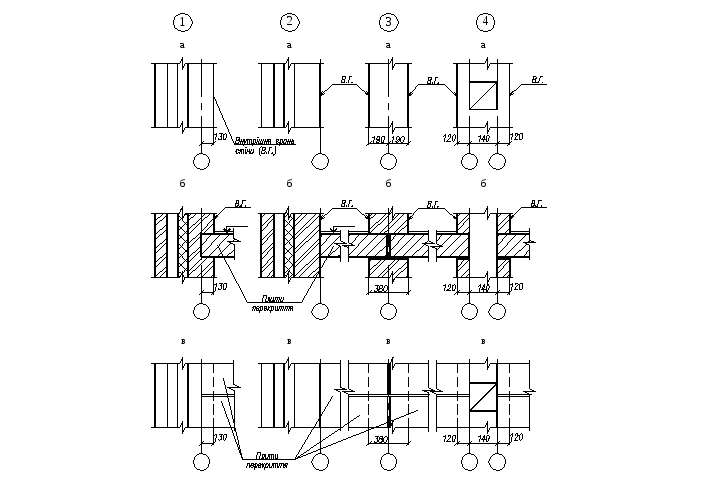

1 – зовнішні несучі стіни;

2 – зовнішні самонесучі стіни; 3 – внутрішні несучі стіни; 4 – внутрішні несучі стіни з вентиляційними каналами.

а – у плані поверхів; б – у розрізі; в – у плані перекриттів з плитами перекриттів.

Рисунок 2.1 – Прив’язки основних будівельних конструкцій будинків зі стінами з цегли до координаційних осей

1 – зовнішні уздовжні несучі стіни;

2 – зовнішні поперечні несучі стіни; 3 – внутрішні несучі стіни;

а – у плані поверхів; б – у розрізі; в – у плані перекриттів з плитами перекриттів.

Рисунок 2.2 – Прив’язки основних будівельних конструкцій крупнопанельних будинків до координаційних осей

1 – зовнішні несучі стіни;

2 – зовнішні cсамонесучі стіни; 3 – внутрішні несучі стіни;

а – у плані поверхів; б – у розрізі; в – у плані перекриттів з плитами перекриттів.

Рисунок 2.3 – Прив’язки основних будівельних конструкцій крупноблочних будинків до координаційних осей

У процесі розробки даного курсового проекту необхідно застосовувати типові конструктивні елементи, підбір яких виконується за відповідними каталогами, серіями, підручниками, даними методичними вказівками. Далі наводяться деякі рекомендації що до вибору конструкцій.
