Контрольные вопросы

1 Гигиеническое значение внутреннего температурного перепада и его нормирование. 2 Значение температуры внутренней поверхности ограждений,в связи с долговечностьюотделочного слоя ограждения.

3 Средства уменьшения внутреннего температурногоперепада.

4 Принципы измерения температуры поверхности, применяемые для этого прибора.

Лабораторна работа т4 определение коэффициента отражения тепловых Лучей от поверхности образцов различных цвеТов

Цель работы:определить коэффициент направленного отражениятепловой радиации различных материалов при сравнении интенсивности излучений, отраженных от образцов, и от эталонной матовой белой поверхности, окрашенной сернокислымбарием ( = 0,18).

4.1 Общие сведения

Следует помнить, что одним из факторов, от которых зависит степень нагреваздания, является цвет поверхности ограждений. Темные поверхности поглощают больше тепловойрадиации, чем светлые. Но не все лучи, падающие на поверхность тела, превращаются в теплоту: часть из них отражается от поверхности и присоединяется к собственным лучам, излучаемымповерхностью. Цвет характеризует свойство тела отражать лучи, но только по отношению к падающим на тело видимымлучам.Блестящаяповерхность отражает, как известно, лучипоопределенномунаправлению. Матовая поверхность состоит из очень малых излучающихплощадок, расположенных под разными углами между собой, и отражает лучи во все стороны.

4.2 Приборы и оборудование

При выполнении лабораторной работы необходимы: электронагреватель, питаемыйот сети напряжением 220 В; термостолбик; гальванометр; камера для установки образцов;образцы разногоцвета.

Источником теплового излучения служит рефлектор. Приемником излучения является термостолбик, подключенныйк чувствительному гальванометру. Образец устанавливают под углом 45° к потоку лучистойтеплоты, а термостолбик − под углом 45° к образцу, т.е. перпендикулярно к начальному потоку. Тепловые потоки ограничиваются экранами из белой жести с отверстиями.

4.3 Методика и порядок выполнения работы

До началазанятия в лаборатории студенты должны: 1 Ознакомиться с установкой и сделать ее схематический чертеж (рис. 4.1). Изучить рекомендованную литературу.

2 Заготовить форму таблицы для записи результатов измерений (табл. 4.1). 3 Ответить письменно на контрольные вопросы. Во время занятий влаборатории:

1 Проверить исправность приборов. Стрелка при выключенном рефлекторе должна находитьсяна нуле.

2 Установить в камере эталонный образец, включитьрефлектор. Через определенное времязаписать показаниегальванометра. Поочередно менять в камере образцы с разным цветом и отмечать соответствующие показатели гальванометра. Измерения провести в три цикла, после чего выключить рефлектор и сложитьобразцы материалов в местоих хранения.

3 Вычислить среднее показание из трех измерений и определить искомый коэффициент по формуле.

Таблица4.1 − Таблица регистрации результатов измерений и обработке к лабораторной работе

Номер образ-ца	Характерис-тика образца (цвет, загрязнение)	Отсчет по гальванометру								Коэф- фициент отражения тепловой радиации
		Отражение радиации от эталона				Отражение тепловой радиации от образца
		1	2	3	сред-нее	1	2	3	сред-нее

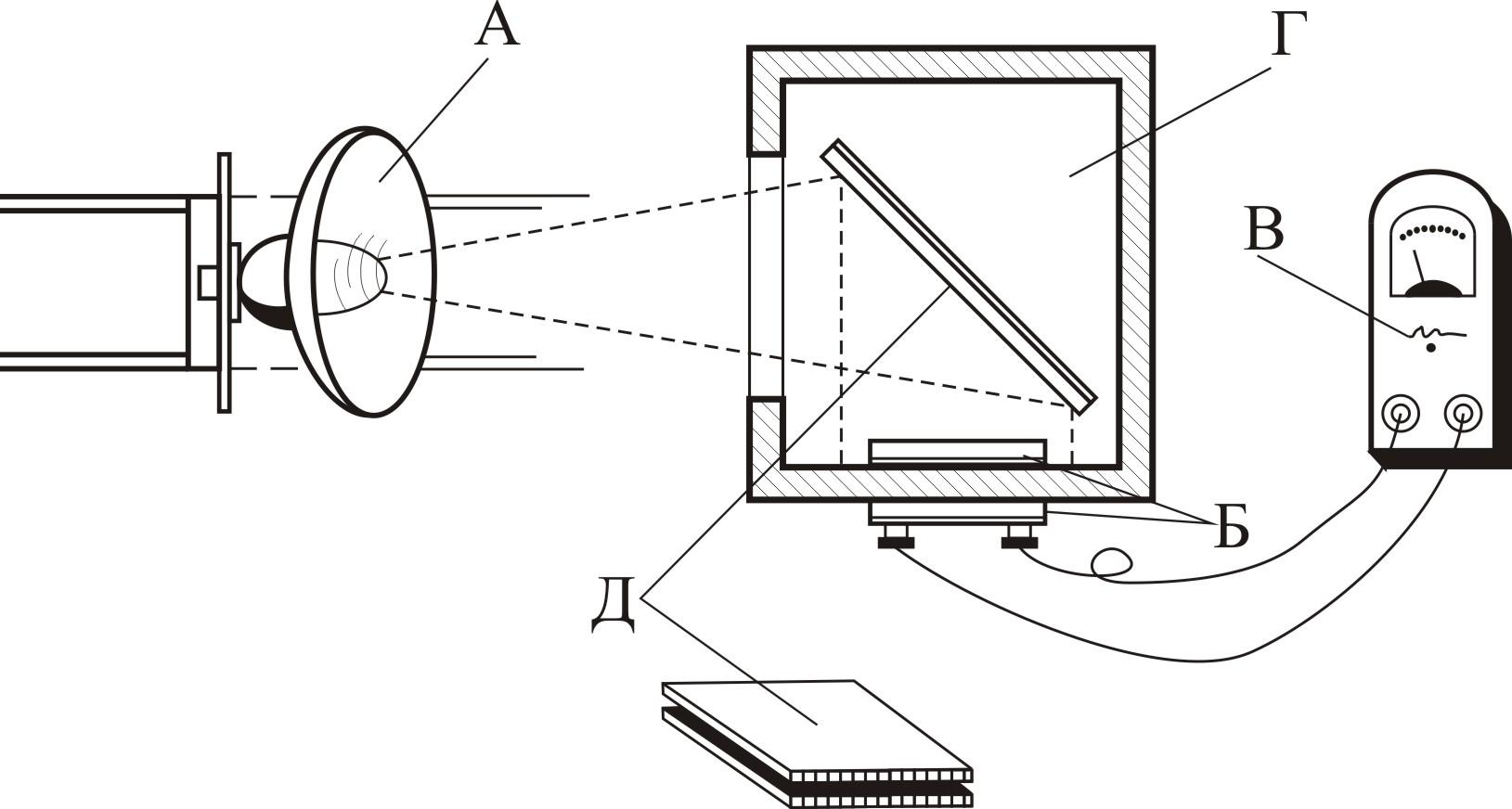

А – рефлектор220V; Б – термостолбик; В – гальванометр;

Г – камера для установки образцов; Д –образцы различных цветов

Рисунок 4.1 − Определение коэффициентов отражения тепловых лучей от поверхностей образцов различных цветов
