Контрольные вопросы
1 Физический смысл и единицы показателей: относительной влажности воздуха, абсолютной влажности воздуха, упругости водяного пара.
2 Приборы для измерения температуры и влажности воздуха, применяемые в строительных целях, их преимущества и недостатки.
3 Определение точки росы и меры предотвращения конденсации влаги на поверхности ограждений.
4 Нормированная температура в жилых и общественных зданиях.
Таблица 1.3 − Регистрация результатов измерений и их обработки
Дата, общая характе-ристика погоды, время замера |
Наи-мено-вание поме-ще-ния |
Но-мер за-мера |
Показатели психрометра |
Отно-сите-льная влаж-ность воздух , % |
Предель-ная абсо-лютная влаж-ность воздуха при данной ,г/м3 |
Фактическая абсолютная влажность воздуха при данной ,г/м3 |
Макси-мальная упругость водяного пара при данной темпера-туре,, мм рт. ст. |
Действительная упругость водяного пара , мм рт. ст. |
Точка росы , °С |
Характеристика эксплуатацион-ных условий |
Примеча-ние | |||||
Работает ли отопление (да или нет)? |
Окна (открыты или закрыты)? |
Двери (открыты или закрыты)? |
Количество людей в помещении | |||||||||||||
Темпе-ратура воздуха , °С, по сухому термо-метру |
Темпе- ратура смочен-ного термо-метра , °С |
Псих-ромет-рическая разность °С | ||||||||||||||
|
|
1 2 сред. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 2 сред. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 2 сред. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Лабораторна работа т2 определение температуры и влажности воздуха в помещениях с помощью аспирационного психрометра ассмана
Цель работы: измерить температуру и относительную влажность воздуха аспирационным психрометром, определить упругость водяного пара и точки росы в разных помещениях.
2.1 Общие сведения
Следует помнить, что температура и относительная влажность воздуха относятся к основным характеристикам микроклимата помещения. От них, а также от показателей подвижности воздуха и температуры поверхности ограждений зависит самочувствие людей, находящихся в помещениях. Оптимальное соотношение показателя микроклимата выбирают с учетом характера выполняемой физической работы и внешнего климата. Температурно-влажностный режим существенно влияет на протекание многих производственных процессов, на техническое состояние и долговечность конструкций зданий. Требуемые значения температуры и относительной влажности внутреннего воздуха для помещений различного назначения нормированны.
Для сравнения действительных температурно-влажностных условий в помещениях с требуемыми выполняются соответствующие измерения. Разовые замеры температуры и относительной влажности воздуха можно выполнить с высокой точностью с помощью переносного прибора − аспирационного психрометра Ассмана (рис. 2.1). Основными его элементами являются два высококачественных ртутных термометры с ценой деления шкалы 0,2°С. Резервуар одного из термометров обвязан лоскутом тонкого батиста, который перед измерением увлажняют дистиллированной водой. При испарении воды с поверхности резервуара, которое проходит с большей или меньшей интенсивностью в зависимости от состояния окружающей воздушной среды, теряется теплота. Вследствие этого смоченный термометр показывает температуру более низкую, чем сухой. Это позволяет по показателям двух термометров определить одновременно температуру и относительную влажность воздуха. Разница показателей сухого и смоченного термометров, которая называется психрометрической разностью, зависит не только от температуры и влажности окружающего воздуха, но также от его подвижности (с увеличением скорости движения воздуха интенсивность испарения возрастает). Для того, чтобы устранить влияние последнего, очень изменчивого и поэтому трудно учитываемого фактора, психрометр Ассмана оборудован аспирационным устройством, с помощью которого мимо резервуаров термометров воздух проходит с постоянной скоростью 2 м/с. Кроме того, для повышения точности показателей термометры защищены от воздействия теплоты, которая передается излучением никелированными планками-экранами.

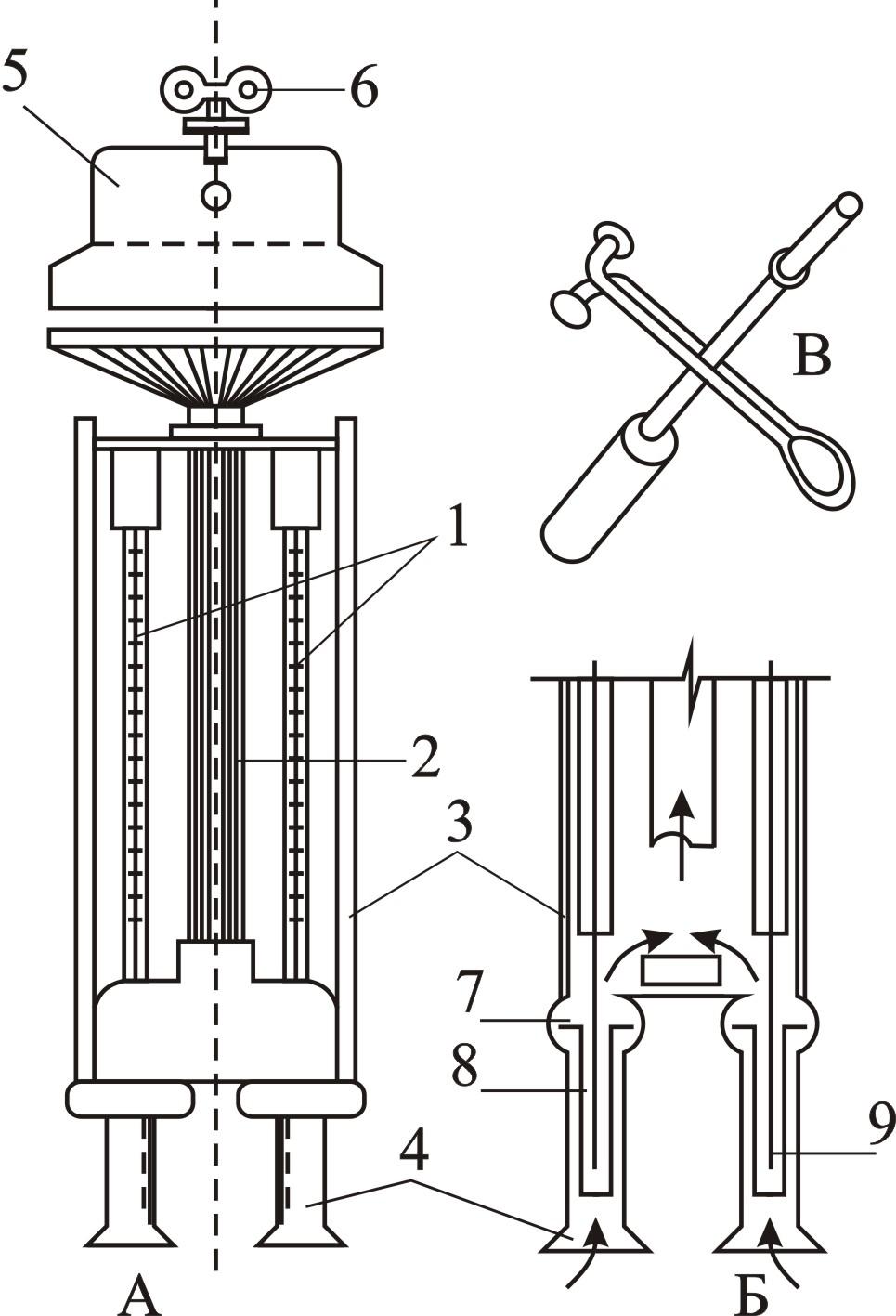

А – общий вид;
Б – размер по всасывающим патрубкам; В – пипетка с резиновой грушей и зажимом;
1 – ртутные метеорологические термометры; 2 – центральная трубка;
3 – планочные щитки;
4 – наружные всасывающие трубки;
5 – аспиратор;
6 – ключ аспиратора;
7 – пластмассовые кольца;
8 – внутренние всасывающие трубки;
9 – батист.
Рисунок2.1 − Аспирационныйпсихрометр Ассмана
Определение относительной влажности воздуха (%) выполняют по рис. 2.2 на основе показателей сухого термометра и смоченного − .По известным значениям и могут быть найдены по табл. 2.1 значение фактической абсолютной влажности воздуха (г/м3) и действительной упругости водяного пара (мм рт.ст.). Значение и подсчитывают по формулам
; .
